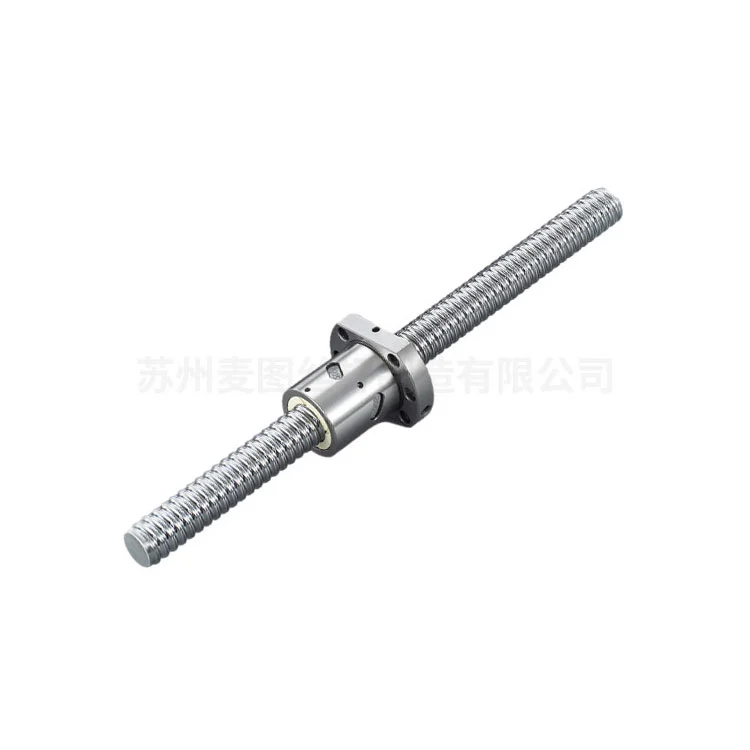

더블 너트 전조 볼나사
Maitu의 더블 너트 전조 볼 스크류는 뛰어난 효율성과 정확한 정확성으로 회전 운동을 선형 운동으로 변환하도록 전문적으로 제작된 고정밀 기계 부품입니다. 우리는 성숙한 생산 시스템과 볼 스크류 제조 공급망을 보유하고 있어 생산 및 배송 솔루션 등을 신속하게 제공할 수 있습니다.
핵심 엔지니어링 개념에 뿌리를 둔 Maitu의 고품질 이중 너트 전조 볼 스크류는 구름 접촉 메커니즘을 사용합니다. 재순환 볼 베어링은 스크류 샤프트와 너트 사이의 마찰을 최소한으로 줄입니다. 이 혁신적인 디자인은 사다리꼴 리드 스크류보다 훨씬 뛰어난 성능을 발휘하며 90% 이상의 기계적 효율성을 자랑합니다. 따라서 정밀도, 신뢰성 및 에너지 절약이 타협 불가능한 응용 분야에서는 대체할 수 없는 선택이 되었습니다.
기술적인 하이라이트
1. 스크류의 나사산은 정밀 냉간 압연 기술을 통해 생성됩니다. 이 공정은 표면 경도를 높이고 일관된 입자 구조를 보장하는 동시에 중대량 제조 실행 시 비용을 관리할 수 있게 유지합니다.
2. 너트는 볼 리턴 채널 및 디플렉터와 통합된 공간 절약형 설계를 특징으로 합니다. 이 설정은 부하와 작동 속도가 변동하는 경우에도 원활한 볼 재순환을 보장합니다.
3. 이중 너트 구성 또는 오프셋 리드와 같은 선택 가능한 예압 솔루션은 축방향 백래시를 효과적으로 제거하여 까다로운 작업에 탁월한 위치 반복성을 제공합니다.
4. ISO 3408 및 JIS B1192 표준을 엄격히 준수하여 제조되어 모든 장치에서 일관된 치수 정확도와 안정적인 성능을 보장합니다.
주요 성능상의 이점
냉간 압연 공정은 스크류 표면에 압축 잔류 응력을 전달하여 다음 세 가지 중요한 영역에서 눈에 띄는 개선을 가져옵니다.
1. 피로 수명 연장: 업계 표준 L10 수명 공식에 따라 계산된 정격 서비스 수명을 통해 동적 하중 조건에서 내구성이 향상되었습니다.
2. 우수한 강성: 최적화된 강성 특성으로 인해 이 볼 스크류는 빠른 응답성과 최소한의 구조적 변형이 필요한 응용 분야에 이상적입니다.
3. 부드럽고 조용한 작동: 고급 표면 마감(Ra 값은 일반적으로 0.4μm 이하)으로 진동을 최소화하고 작동 소음을 줄여 전체 시스템 성능을 향상시킵니다.
재료 사양
| 나사축: | HRC 58-62로 경화된 고탄소 크롬강(SCM435/SNCM220). |
| 너트 하우징: | 내식성을 위해 흑색 산화물 또는 아연-니켈 코팅을 한 합금강입니다. |
| 불알: | 고속 응용 분야를 위한 선택적인 세라믹 대체품이 포함된 100등급 크롬강(GCr15). |
응용 산업
CNC 공작기계 및 산업용 로봇
항공우주 작동 시스템
의료 영상 및 자동화 진단 장비
반도체 웨이퍼 핸들링 및 리소그래피
전기차 배터리 조립라인
당사의 더블 너트 전조 볼나사는 위치 정확도에 대해 엄격한 테스트를 거쳤습니다. 이를 통해 산업 정밀 등급(C3-C7)을 준수할 수 있습니다. 롤링 스레드 경제성과 볼 스크류 성능을 결합한 이 제품은 정밀도, 수명 및 총 소유 비용이 민감한 자동화 산업에 최적의 솔루션을 제공합니다.

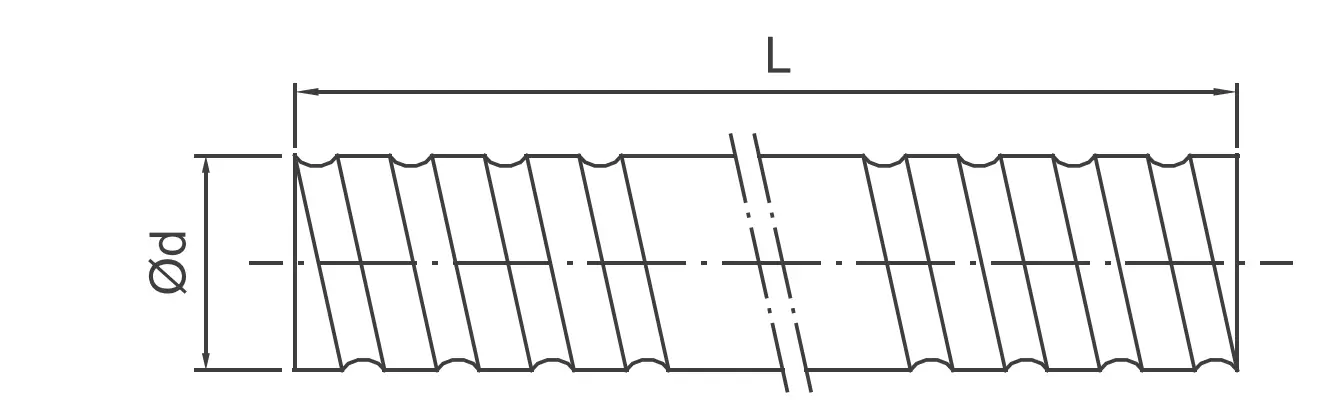

생산 매개변수
| 유형 | 정밀등급 | 방향 | 시작 | 암호 | 너트 종류 | 제한된 길이 | ||
| d | 선두 | 비즈 다 | 오른쪽/왼쪽 | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | 케이,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | 케이,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | 케이,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | 유,BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | 브이,나,유,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | 브이,나,유 | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | 나, 너 | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | 브이,나,유 | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
귀하의 필요에 맞게 Maitu를 선택해야 하는 이유는 무엇입니까?
엔지니어링 우수성 및 입증된 실적:
12년 이상의 전문 제조 경험(상하이에서 20년 전통을 이어옴)을 바탕으로 Maitu는 16,000가지 이상의 나사 구성 유형을 성공적으로 제공했습니다. 우리는 단지 부품만 판매하는 것이 아닙니다. 우리는 5,000개 이상의 글로벌 고객에게 서비스를 제공한 역사를 바탕으로 모션 제어 솔루션을 제공합니다.
더블 너트 기술을 사용한 제로 백래시 정밀도:
당사의 이중 너트 전조 볼 스크류는 선택 가능한 예압 솔루션을 통해 축방향 백래시를 제거하도록 설계되었습니다. 표준 단일 너트와 달리 당사의 이중 너트 구성은 우수한 위치 반복성과 강화된 강성을 제공하므로 C5-C7 정밀 요구 사항에 맞는 고가의 접지 나사에 대한 최적의 비용 효율적인 대안이 됩니다.
우수한 재료 무결성 및 표면 마감:
우리는 HRC 58-62까지 경화된 SCM435/SNCM220 고탄소 크롬강을 사용합니다. 당사의 정밀 냉간 압연 기술과 Ra ≤ 0.4μm의 표면 마감 처리가 결합된 당사의 스크류는 연장된 L10 피로 수명과 90%가 넘는 기계적 효율성을 제공하여 총 소유 비용(TCO)을 크게 절감합니다.
자체 개발한 ERP를 통한 고급 추적성:
품질은 우연이 아니라 과학입니다. Maitu는 독점 ERP 시스템을 활용하여 원자재 열처리부터 최종 동적 테스트까지 생산의 모든 단계를 추적합니다. 이를 통해 모든 배송은 ISO 3408 및 JIS B1192 표준을 엄격하게 준수하여 고객에게 완전한 투명성과 일관된 품질을 제공합니다.
FAQ
1. 마이투는 연삭 볼스크류에 비해 전조 볼스크류의 정밀도 등급을 어떻게 보장합니까?
연삭 나사는 전통적으로 초고정밀을 위해 사용되었지만, 더블 너트 예압 시스템과 결합된 Maitu의 고급 냉간 압연 기술을 통해 C5~C7 정밀 등급을 달성할 수 있습니다. 이는 훨씬 저렴한 가격대의 고성능 솔루션을 제공하며 정확도와 예산이 중요한 요소인 자동화 및 로봇 공학에 이상적입니다.
2. 특정 CAD 도면에 따라 맞춤형 최종 가공을 제공할 수 있습니까?
예. 우리는 맞춤형 최종 가공을 위해 특별히 고정밀 CNC 선반을 갖춘 10개의 전문 제조 라인을 운영하고 있습니다. 귀하의 응용 분야에 특정 스냅 링 홈, 키형 샤프트 또는 나사산 끝이 필요한 경우 진동과 조기 마모를 방지하기 위해 가공이 볼 트랙에 동심이 되도록 보장합니다.
3. 대량 주문 및 OEM 맞춤 제작의 일반적인 리드타임은 얼마나 됩니까?
쑤저우와 둥관에 이중 공장을 설립해 높은 생산 능력을 유지하고 있습니다. 표준 사양의 경우 당사는 상당한 양의 전조 샤프트를 보유하고 있습니다. OEM 맞춤화의 경우 ERP 모니터링 워크플로우를 통해 도면이 확인되면 대량 주문에도 적시 납품을 보장하기 위해 간소화된 생산 일정을 제공합니다.
4. 배송 전 볼스크류의 품질과 성능을 어떻게 보장합니까?
모든 Maitu 더블 너트 전조 볼나사는 엄격한 검사 프로토콜을 거칩니다. 여기에는 표면 경도 테스트, 치수 검증(ISO 3408 준수) 및 원활한 실행 테스트가 포함됩니다.

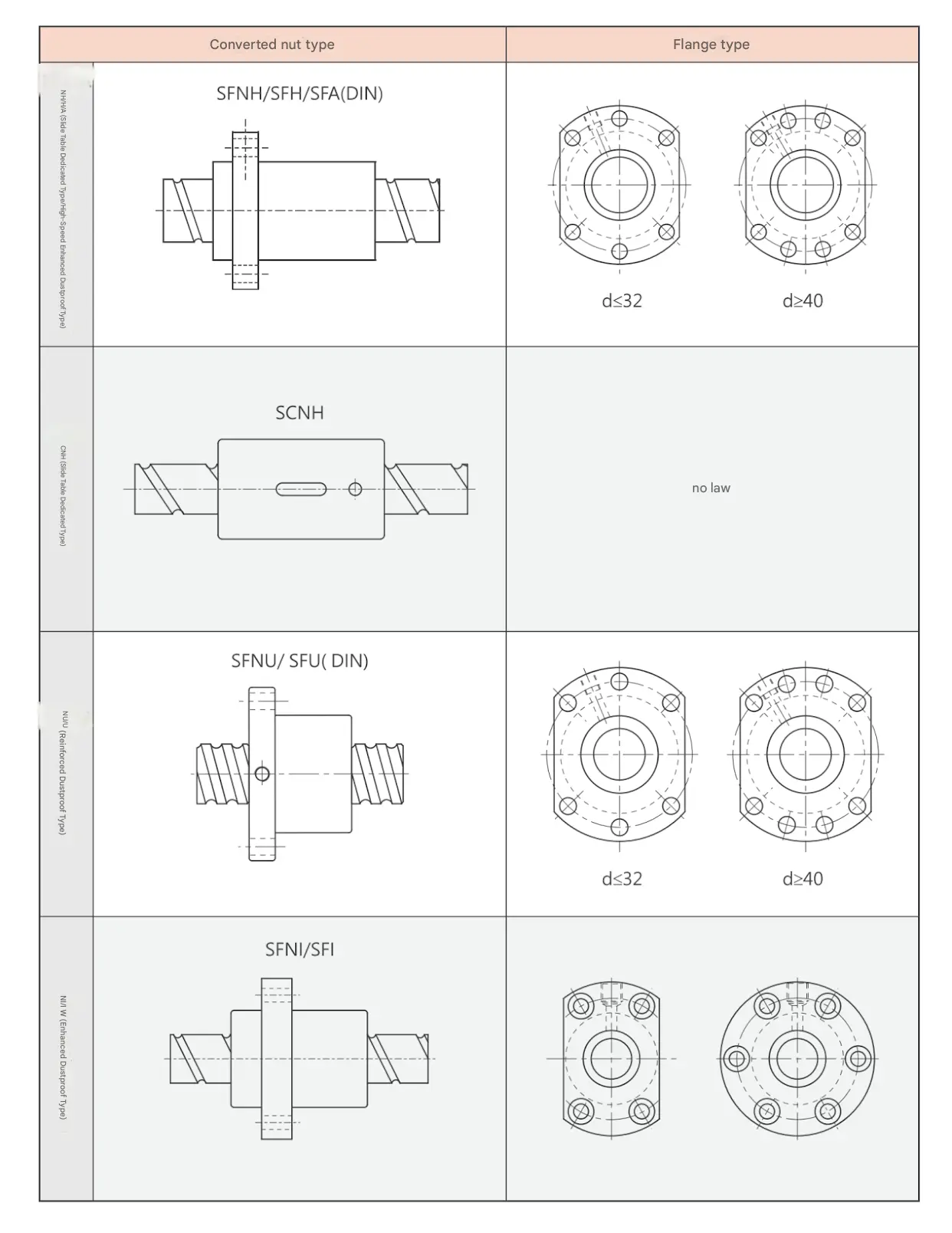

볼나사 너트 참고자료
자세한 내용 및 기타 너트 유형에 대해서는 당사에 문의하시기 바랍니다.
