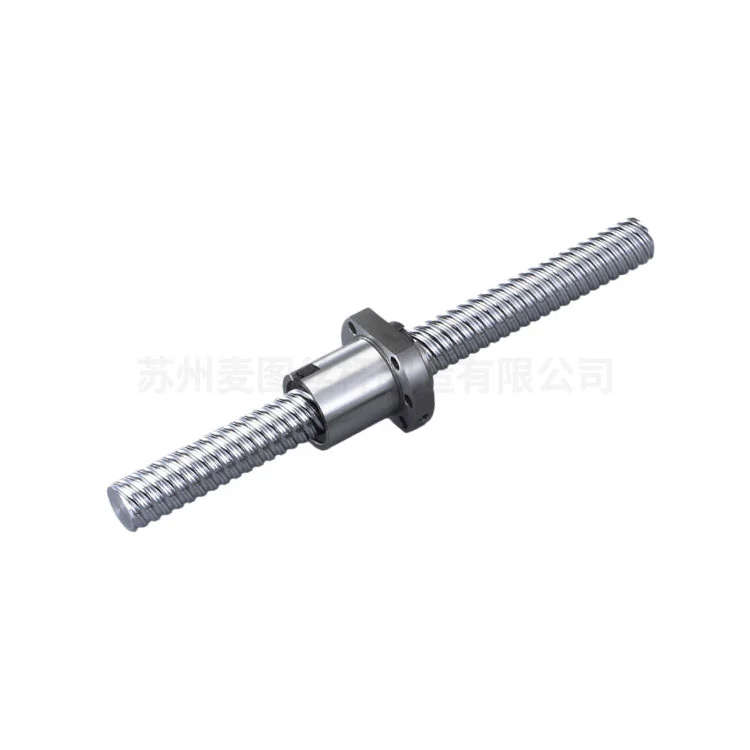

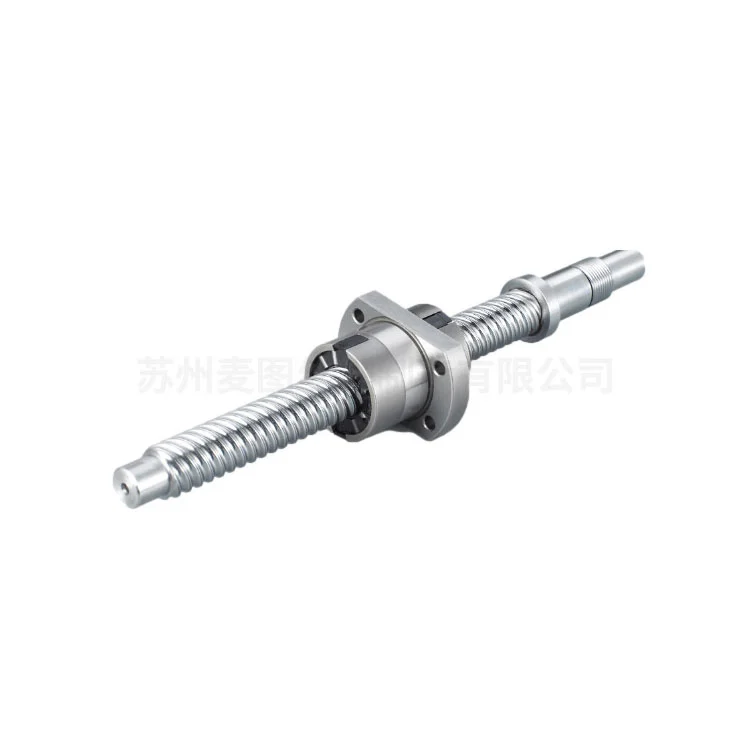

표준 너트 전조 볼나사

마이투(Maitu)는 표준 너트 전조 볼스크류 전문 제조업체입니다. 우리는 다양한 모양, 리드 및 정확도 등급의 표준 볼 스크류 및 너트를 포괄하는 충분한 재고를 유지합니다. 우리는 고품질 볼 스크류 제품을 생산하기 위해 최선을 다하고 있으며 자체적으로 완전한 공급망을 구축했습니다. 저희에게 연락을 환영합니다!

문의 보내기

제품 설명

Maitu의 이 표준 너트 전조 볼 스크류는 탁월한 효율성과 정확성으로 회전 운동을 선형 운동으로 변환하도록 설계된 정밀 기계 부품입니다. 엔지니어링 원리에 정의된 대로 볼 스크류는 구름 접촉 메커니즘으로 작동합니다. 재순환 볼 베어링은 나사축과 너트 사이의 마찰을 최소화할 수 있습니다. 사다리꼴 리드 스크류에 비해 이 디자인은 훨씬 더 높은 기계적 효율성을 제공합니다(보통 90% 이상에 도달).

기술적 특징

1. 정밀 냉간 압연 공정을 통해 나사산을 형성하며, 이 공정을 통해 표면 경도와 결정립 구조의 연속성을 향상시키는 동시에 중대형 생산에 적합한 경제성을 유지합니다.

2. 볼 리턴 채널과 디플렉터를 통합한 컴팩트한 너트 설계로 설계되어 다양한 하중과 속도에서 베어링 볼의 원활한 재순환을 보장할 수 있습니다.

3. 선택적인 예압 메커니즘(예: 이중 너트 또는 오프셋 리드)은 축방향 백래시를 제거합니다. 또한 정확한 위치 반복성을 가능하게 합니다.

성능상의 이점

냉간 압연 공정은 스크류 표면에 압축 잔류 응력을 유발하여 다음을 크게 향상시킵니다.

피로 수명: L10 수명 표준에 따른 정격 수명 계산을 통해 동적 하중 하에서 내구성이 향상되었습니다.

강성: 높은 반응성과 최소한의 변형이 필요한 응용 분야에 최적화된 강성입니다.

원활한 작동: 탁월한 표면 마감(일반적으로 Ra ≤ 0.4μm)은 진동과 소음을 줄입니다.

재료 사양

나사축:	HRC 58-62로 경화된 고탄소 크롬강(SCM435/SNCM220).
너트 하우징:	내식성을 위해 흑색 산화물 또는 아연-니켈 코팅을 한 합금강입니다.
불알:	고속 응용 분야를 위한 선택적인 세라믹 대체품이 포함된 100등급 크롬강(GCr15).

응용 산업

CNC 공작기계 및 산업용 로봇

항공우주 작동 시스템

의료 영상 및 자동화 진단 장비

반도체 웨이퍼 핸들링 및 리소그래피

전기차 배터리 조립라인

당사의 Maitu 표준 너트 전조 볼스크류는 위치 정확도에 대한 엄격한 테스트를 통과했습니다. 이것이 바로 우리가 산업 정밀 등급(C3-C7)을 준수할 수 있는 이유입니다. 롤링 스레드 경제성과 볼 스크류 성능을 결합한 이 제품은 정밀도, 수명 및 총 소유 비용이 민감한 자동화 산업에 최적의 솔루션을 제공합니다.

생산 매개변수

Standard Nut Rolled Ball Screw

유형			정밀등급	방향	시작	암호	너트 종류	제한된 길이
d	선두	비즈 다	정밀등급	오른쪽/왼쪽	시작	암호	너트 종류	제한된 길이
6	1	0.8	C10,C7	R	1	SCR00601	K	1000
8	1	0.8	C10,C7,C5	R	1	SCR00801	K	1000
	2	1.2	C10,C7,C5	R	1	SCR00802	K
	2.5	1.2	C10,C7,C5	R	1	SCR0082.5	케이,BSH
10	2	1.2	C10,C7,C5	R	1	SCR01002	케이,BSH	3000
10	4	2	C10,C7,C5	R	1	SCR01004	케이,BSH	3000
12	2	1.2	C10,C7,C5	R	1	SCR01202	K	3000
	4	2.5	C10,C7,C5	R	1	SCR01204	유,BSH
	5	2.5	C10,C7,C5	R	1	SCR01205-A	V,U,BSH,H,A
	10	2.5	C10,C7,C5	R	2	SCR01210-B	V
	20	2.5	C10,C7	R	4	SCR01220	Y
14	2	1.2	C10,C7,C5	R	1	SCR01402	K	1800
14	4	2.5	C10,C7	R	1	SCR01404	BSH	3000
16	4	2.381	C10,C7,C5	R	1	SCR01604(N)	브이,나,유,BSH	3000
	5	3.175	C10,C7,C5	R/L	1	SCR01605	V,NI,NU,BSH
	10	3.175	C10,C7,C5	R	2	SCR01610	V,NI,NU,BSH
	16	2.778	C10,C7,C5	R	4	SCR01616	Y
	32	2.778	C10,C7	R	8	SCR01632	Y
20	4	2.381	C10,C7,C5	R	1	SCR02004(N)	브이,나,유	3000
	5	3.175	C10,C7,C5	R/L	1	SCR02005	V,NI,NU,BSH,H,A
	20	3.175	C10,C7,C5	R	4	SCR02020	V,Y,H,A
	40	3.175	C10,C7	R	8	SCR02040	Y
25	4	2.381	C10,C7	R	1	SCR02504(N)	나, 너	6000
	5	3.175	C10,C7,C5	R/L	1	SCR02505	V,NI,NU,BSH,H,A
	10	4.762	C10,C7,C5	R	1	SCR02510-A	NI, NU, BSH
	10	6.35	C10,C7,C5	R	1	SCR02510-B	V
	25	3.969	C10,C7,C5	R	4	SCR02525	Y
	50	3.969	C10,C7	R	8	SCR02550	Y
32	4	2.381	C10,C7,C5	R	1	SCRO3204(N)	브이,나,유	6000
	5	3.175	C10,C7,C5	R/L	1	SCRO3205	V,NI,NU,M,H,A
	10	6.35	C10,C7,C5	R/L	1	SCR03210	V,NI,NU
	32	4.762	C10,C7	R	4	SCR03232	Y
	64	4.762	C10,C7	R	8	SCR03264	Y
40	5	3.175	C10,C7,C5	R/L	1	SCR04005	V,NI,NU,H,A	6000
	10	6.35	C10,C7	R/L	1	SCR04010	V,NI,NU
	20	6.35	C10,C7	R	2	SCR04020	V
	40	6.35	C10,C7	R	4	SCR04040	Y
	80	6.35	C10,C7	R	8	SCR04080	Y
50	5	3.175	C10,C7,C5	R	1	SCRO5005	V,H,A	6000
	10	6.35	C10,C7,C5	R/L	1	SCRO5010	V,NI,NU
	20	9.525	C10,C7	R	1	SCR05020	V
	50	7.938	C10,C7	R	4	SCR05050	Y
	100	7.938	C10,C7	R	8	SCR050100	Y
63	10	6.35	C10,C7,C5	R	1	SCR06310	V,NI,NU	7000
63	20	9.525	C10,C7	R	1	SCR06320	V,NU	7000
80	10	6.35	C10,C7,C5	R	1	SCR08010	V,NI,NU	7000
80	20	9.525	C10,C7	R	1	SCR08020	V,NU	7000

왜 우리를 선택합니까?

산업 등급 내구성(HRC 58-62):

당사의 표준 너트 전조 볼스크류는 SCM435/SNCM220 고탄소 크롬강으로 제작되었으며 HRC 58-62의 표면 경도를 달성하기 위해 경화 처리되었습니다. 이는 탁월한 내마모성을 보장하고 CNC 가공 또는 EV 배터리 라인과 같은 높은 듀티 사이클 환경에서도 연장된 서비스 수명 동안 C3-C7 정밀 등급을 유지합니다.

최적화된 비용 대비 성능 비율:

고급 냉간 압연 공정을 활용하여 기계 효율성을 저하시키지 않으면서 접지 나사에 대한 비용 효율적인 대안을 제공합니다. 90% 이상의 기계적 효율성과 Ra 0.4μm의 표면 마감을 갖춘 당사의 전조 볼 스크류는 연삭 비용의 일부만으로 의료 및 반도체 응용 분야에 필요한 부드러운 동작을 제공합니다.

확장 가능한 제조 및 맞춤화 전문성:

10개의 전문 생산 라인과 16,000개 이상의 스크류 유형을 개발한 이력을 갖춘 Maitu는 대량 표준화 실행과 복잡한 OEM 맞춤화 모두에서 탁월합니다. 자체 개발한 ERP 추적 시스템은 모든 맞춤형 리드, 직경 또는 최종 가공 요청이 결함 없는 정확도로 실행되도록 보장합니다.

검증된 품질 규정 준수 및 글로벌 범위:

12년 이상의 수출 경험을 보유한 ISO 9001 인증 제조업체로서 당사는 5,000개 이상의 글로벌 고객에게 서비스를 제공해 왔습니다. 쑤저우와 둥관에 있는 전략적 위치를 통해 성숙한 공급망을 활용하여 국제 ISO 3408 및 JIS B1192 표준을 충족하는 고성능 변속기 구성 요소를 제공할 수 있습니다.

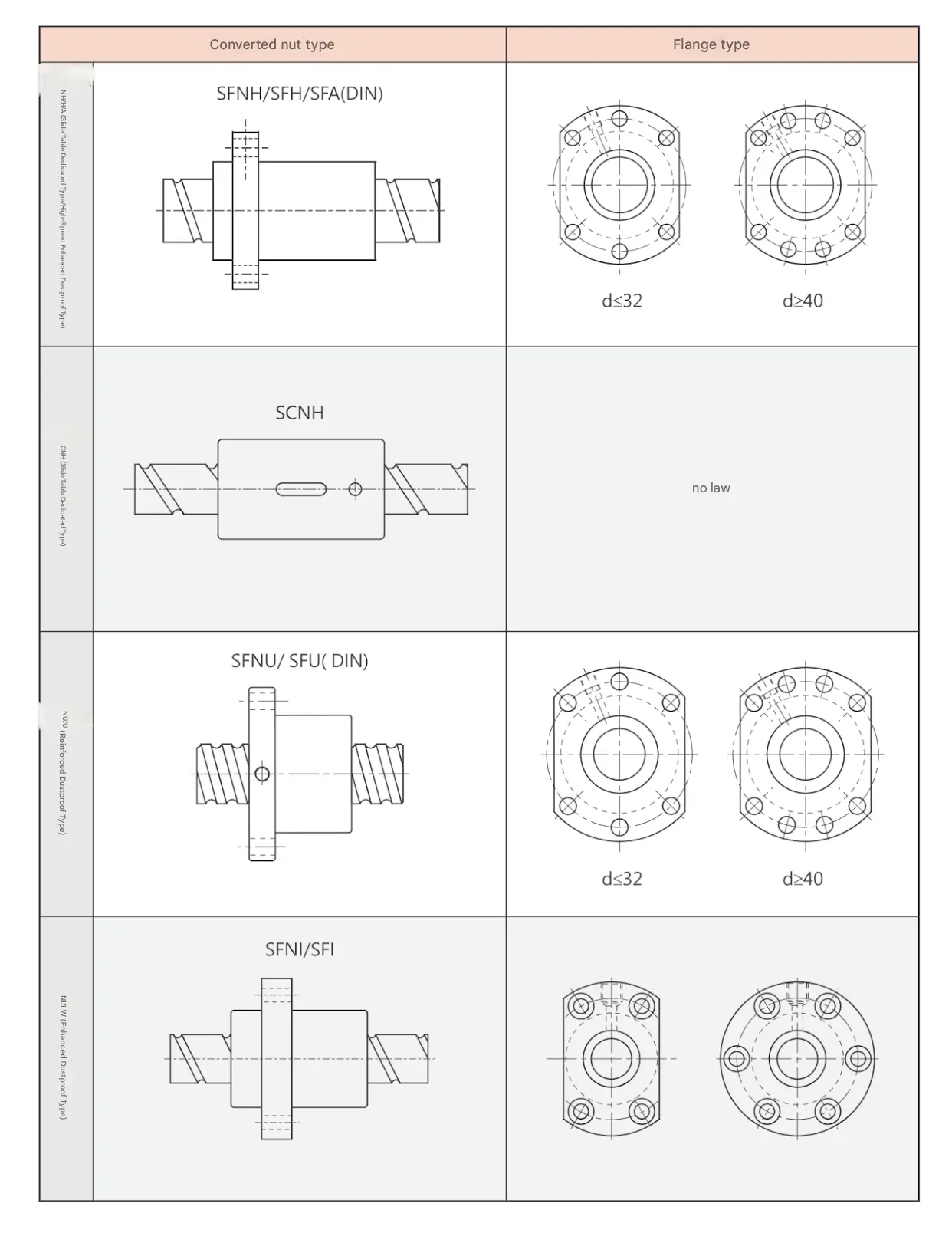

볼나사 너트 참고자료

Standard Nut Rolled Ball Screw

자세한 내용 및 기타 너트 유형에 대해서는 당사에 문의하시기 바랍니다.

FAQ: 주요 기술 문제

1. 냉간 압연 공정은 Maitu 볼스크류의 피로 수명에 어떤 영향을 미치나요?

당사의 정밀 냉간 압연 공정은 단순히 나사산을 형성하는 것 이상의 역할을 합니다. 이는 스크류 표면에 압축 잔류 응력을 유발하고 입자 구조 연속성을 유지합니다. 이는 절단 스레드에 비해 피로 강도를 크게 향상시켜 당사 제품이 동적 하중 하에서 L10 수명 표준을 충족하거나 초과할 수 있도록 하여 최종 사용자의 교체 횟수가 줄어들고 TCO(총 소유 비용)가 낮아집니다.

2. Maitu는 부식성 또는 클린룸 환경을 위한 특수 표면 처리를 제공할 수 있습니까?

전적으로. 우리는 내식성을 강화하기 위해 흑색 산화물 및 아연-니켈 도금을 포함한 다양한 너트 하우징 코팅을 제공합니다. 고속 또는 민감한 환경(예: 반도체 취급)의 경우 열팽창을 줄이고 오염을 일으킬 수 있는 기존 윤활의 필요성을 없애기 위해 옵션으로 제공되는 세라믹 볼 베어링도 제공합니다.

3. 표준 너트 압연 시리즈에 대해 어떤 정밀 등급이 보장됩니까?

당사의 표준 너트 전조 볼스크류는 일반적으로 C7 및 C5 등급을 달성하며 특정 고정밀 응용 분야에서는 C3에 도달할 수 있습니다. 각 배치는 위치 정확도와 축 백래시에 대해 엄격한 테스트를 거칩니다. 귀하의 응용 분야에 백래시가 필요하지 않은 경우 예압 메커니즘(예: 오프셋 리드)을 통합하여 최대 강성을 보장할 수 있습니다.

4. Maitu는 맞춤형 OEM 도면에 대한 기술 검증을 어떻게 처리합니까?

모든 맞춤형 프로젝트는 10명으로 구성된 엔지니어링 팀의 기술 감사로 시작됩니다. 우리는 귀하의 CAD 도면을 검토하여 동심도, 스레드 프로파일 호환성 및 재료 적합성(예: 특정 산업 분야의 PEEK 또는 스테인레스 스틸)을 검토합니다. 우리는 최종 제품이 귀하의 설계 사양과 완벽하게 일치하는지 확인하기 위해 공식적인 확인을 제공하고 제조 단계에서 종종 생산 비디오를 공유합니다.
