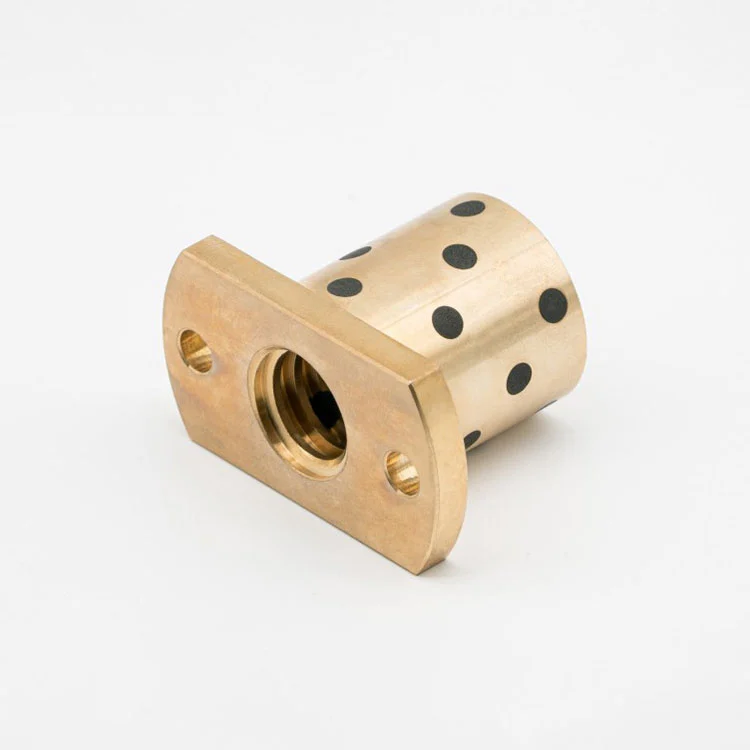

클린룸 시스템용 오일프리 사다리꼴 너트

Maitu의 고품질 클린룸 시스템용 오일프리 사다리꼴 너트 설계는 클린룸 운영 제약에 대한 깊은 이해에 뿌리를 두고 있습니다. 즉, 사람의 개입을 최소화하고 입자 생성을 줄이며 클린룸 청소 및 멸균 프로토콜과의 호환성을 보장합니다. 위생과 내화학성이 최우선인 식품 또는 제약 분야용으로 설계된 오일 프리 너트와 달리 이 제품은 낮은 입자 방출, 정전기 제어(옵션) 및 제어된 온도 및 습도 환경에 대한 클린룸 적응성을 우선시합니다.

이 너트의 차별점은 마찰로 인한 입자 발생을 최소한으로 줄이는 최적화된 구조 설계이며, 고체 윤활제 내장 기술은 휘발하거나 누출되어 클린룸 공기를 오염시킬 수 있는 액체 윤활제가 필요 없이 일관된 성능을 보장합니다. 또한, 너트 표면을 특수 정전기 방지 코팅(옵션)으로 처리하여 먼지 흡착을 방지함으로써 미세한 입자라도 제품 품질이나 실험 결과를 손상시킬 수 있는 고정밀 클린룸 응용 분야에 대한 적합성을 더욱 강화합니다.

주요 사양 및 기술 매개변수

뛰어난 기능

- 낮은 입자 방출 설계: 최적화된 구조 및 재료 선택은 마찰로 인한 입자 생성을 최소화하고 입자 방출 수준은 ISO 클래스 1 클린룸 요구 사항을 충족하여 클린룸 환경이나 고정밀 제품/실험이 오염되지 않도록 보장합니다.

- 무급유 및 유지 보수가 필요 없는 작동: 흑연/PTFE 고체 윤활제가 내장되어 지속적인 건식 작동이 가능하므로 액체 윤활 및 주기적인 유지 관리가 필요하지 않습니다. 이는 클린룸에서 사람의 개입을 줄이고 윤활유 휘발 또는 누출 위험을 방지합니다.

- 클린룸 호환 표면 처리: 클린룸 시스템용 오일 프리 사다리꼴 너트의 표면은 정밀 연마 및 선택적인 정전기 방지 코팅을 거쳐 먼지 흡착을 방지하고 클린룸 호환 클리너로 쉽게 청소할 수 있어 클린룸 위생 프로토콜을 준수합니다.

- 온도 및 습도 적응성: 크린룸의 제어된 온도(18-24℃) 및 습도(45-65%) 환경에서 안정적인 성능을 유지하도록 설계되었으며 이러한 조건에서도 성능 저하나 파티클 발생이 없습니다.

- 높은 정밀도 및 안정성: 정밀 가공으로 엄격한 치수 공차를 보장하여 정확한 모션 제어 및 안정적인 전송이 가능하며 이는 반도체 리소그래피 기계 및 광학 연마 장비와 같은 고정밀 클린룸 장비에 중요합니다.

클린룸 시스템의 대상 응용 시나리오

Maitu의 클린룸 시스템용 오일 프리 사다리꼴 너트는 다양한 클린룸 시스템과 통합되도록 특별히 맞춤화되어 제어된 저입자 환경에서 작동하는 장비의 전송 요구 사항을 해결합니다. 이 설계는 다양한 클린룸 등급 및 운영 요구 사항과의 호환성을 보장하므로 여러 고정밀 산업에 적용할 수 있습니다.

- 반도체 클린룸 장비: 반도체 웨이퍼 핸들링 로봇, 리소그래피 기계 및 웨이퍼 검사 장비에 배치되는 너트의 낮은 입자 방출 및 정밀한 전달은 민감한 반도체 부품의 오염을 방지하여 칩 및 마이크로 전자공학의 고정밀 제조를 지원합니다. 나노 크기의 입자라도 제품 고장을 일으킬 수 있는 ISO 클래스 1-3 클린룸에 특히 적합합니다.

- 항공우주 부품 클린룸 제조: 항공우주 부품 조립 기계, 클린룸의 정밀 측정 장비 및 재료 테스트 장치의 전송 메커니즘에 적용되어 안정적이고 무급유 모션 제어를 제공하여 제조 과정에서 항공우주 부품(예: 항공기 엔진, 위성 부품)의 정확성과 청결성을 보장합니다.

- 생체의학 클린룸 시스템: 클린룸이 장착된 생체 진단 장비, 세포 배양 워크스테이션 및 의료 기기 조립 라인에 사용되는 너트의 오염 제로 설계 및 낮은 입자 발생은 생체의학 클린룸 표준을 준수하여 생물학적 시료 또는 의료 기기의 교차 오염을 방지합니다.

- 광학 기기 클린룸 생산: 클린룸 내 광학 렌즈 연마기, 레이저 장비 및 광학 부품 조립 라인의 전송에 적합하며 파티클 ​​발생을 최소화하여 광학 부품의 정밀도를 보호하고 렌즈, 프리즘 및 기타 광학 제품의 성능을 보장합니다.

- 마이크로일렉트로닉스 클린룸 자동화: 마이크로일렉트로닉스 클린룸의 자동 가이드 차량(AGV), 컨베이어 시스템 및 로봇 팔에 통합되어 윤활유 누출 없이 원활하고 저소음 작동이 가능하며 클린룸의 입자 제어 표준을 유지하면서 24시간 연속 작동을 지원합니다.

- 실험실 클린룸 장비: 정밀 실험실 기기(예: 질량 분석기, 크로마토그래프) 및 클린룸의 실험 플랫폼에 적용할 수 있는 너트의 컴팩트한 디자인과 유지 관리가 필요 없는 작동은 실험 간섭을 줄여 실험 결과의 정확성과 신뢰성을 보장합니다.

제품 장점

- 클린룸 등급 준수: 일반 오일 프리 너트와 달리 당사 제품은 입자 방출 테스트 및 호환성 검증을 통해 다양한 ISO 클린룸 등급(클래스 1~클래스 100)에 맞게 특별히 보정되어 다양한 클린룸 시스템과의 원활한 통합을 보장하고 규정 위반의 위험을 제거합니다.

- 운영 중단 최소화: 유지 관리가 필요 없는 설계로 인해 제어된 환경을 방해하고 입자를 생성할 수 있는 클린룸에서 장비 분해 및 유지 관리의 필요성이 줄어듭니다. 이는 클린룸 장비의 지속적인 작동을 보장하여 생산 효율성과 실험 안정성을 향상시킵니다.

- 클린룸 프로토콜에 대한 탁월한 적응성: 너트의 표면 처리 및 재료 선택은 일반적인 클린룸 세척제 및 멸균 방법(예: UV 멸균, 물티슈 소독)과 호환되므로 세척 중 재료 품질 저하 또는 입자 생성을 방지합니다.

- 정밀 요구 사항에 대한 맞춤화 가능: 당사는 특정 클린룸 등급, 장비 치수 제약 및 부하 요구 사항을 기반으로 맞춤형 솔루션을 제공하여 소형 실험실 장비부터 대형 반도체 제조 기계에 이르기까지 고정밀 클린룸 장비를 위한 맞춤형 전송 솔루션을 제공합니다.

- 비용 효율적인 장기 작동: 내구성이 뛰어난 금속 매트릭스와 고체 윤활제 설계로 너트의 수명이 연장되고, 유지 관리가 필요 없는 작동으로 인건비와 유지 관리 비용이 절감됩니다. 경질 크롬 도금 또는 질화 결합 나사와 결합하면 전체 변속기 시스템의 수명이 더욱 연장되어 교체 비용이 절감됩니다.

공장 서비스 및 지원

- 클린룸별 맞춤화: 클린룸 전송 솔루션에 대한 전문 지식을 갖춘 당사의 엔지니어링 팀은 클린룸 등급, 장비 매개변수 및 운영 요구 사항을 기반으로 맞춤형 너트를 제공합니다. 우리는 귀하의 클린룸 시스템과의 완벽한 통합을 보장하기 위해 CAD 설계 지원 및 정밀 가공을 제공합니다.

- 무료 클린룸 호환성 상담: 제품 선택, 클린룸 클래스 호환성, 입자 배출 제어 및 유지 관리에 대한 무료 전문 상담을 제공하여 특정 클린룸 환경 및 장비에 대한 최적의 솔루션을 선택할 수 있도록 도와드립니다.

- 클린룸 등급 생산 및 배송: 모든 제품은 배송 전 오염을 방지하기 위해 깨끗한 생산 환경에서 제조됩니다. 우리는 일반적인 클린룸 등급에 대한 표준 모델의 안정적인 재고를 유지하여 영업일 기준 3~5일 이내에 배송할 수 있습니다. 맞춤형 제품은 업계 표준보다 30% 더 빠르게 제공됩니다.

- 포괄적인 애프터 서비스 지원: 모든 클린룸 시스템용 오일 프리 사다리꼴 너트에는 품질 보증이 제공됩니다. 사람의 손이 아닌 손상이 발생한 경우 당사의 애프터 서비스 팀은 운영 중단을 최소화하기 위해 중요한 클린룸 장비에 대한 현장 지원과 함께 전문적인 유지 관리 및 교체 서비스를 제공합니다.

성능 지표

- 입자 방출: 입방피트당 1개 입자(≥0.1μm), 표준 고정밀 모델에 대한 ISO 클래스 1 클린룸 요구 사항 충족 특정 요구 사항에 따라 더 낮은 배출 수준에 맞게 맞춤 설정할 수 있습니다.

- 자체 윤활 성능: 흑연/PTFE 고체 윤활제는 마찰 계수가 0.15 이하인 안정적인 윤활막을 제공하여 클린룸 환경에서 부드럽고 낮은 소음 전달(45dB 이하)을 보장합니다.

- 내하중 용량: 동적 허용 추력 범위는 2.55kN ~ 33.83kN으로 소형 실험실 장비부터 대형 반도체 처리 로봇까지 다양한 클린룸 장비의 부하 요구 사항을 충족합니다.

- 치수 정밀도: ±0.005mm의 치수 공차로 고정밀 제조 및 실험 응용 분야에 중요한 정밀한 모션 제어 및 클린룸 장비와의 원활한 통합을 보장합니다.

- 서비스 수명: 일반적인 클린룸 작동에서 너트의 서비스 수명은 ≥ 10,000 작동 시간으로 기존 윤활 너트보다 훨씬 길어 교체 빈도와 비용이 절감됩니다.

유지 관리 지침

- 청소 프로토콜: 보푸라기가 없는 천을 사용하여 클린룸 등급의 비부식성 세척제(연마제 사용하지 않음)로 너트 표면을 정기적으로 청소하여 입자 생성 없이 먼지나 부스러기를 제거합니다. 클린룸 클래스에 따라 청소 빈도를 조정할 수 있습니다(클래스 1-3은 매주, 클래스 5-100은 매월).

- 과부하 작동 방지: 너트의 지정된 하중 제한을 초과하여 클린룸 장비를 작동하지 마십시오. 이로 인해 구조적 손상이 발생하고 입자 생성이 증가하며 전송 정밀도에 영향을 주어 클린룸 제품 품질이나 실험 결과가 저하될 수 있습니다.

- 정기 검사: 분기별 검사(클래스 1-3 클린룸) 또는 반기 검사(클래스 5-100 클린룸)를 수행하여 나사산 마모, 고체 윤활제 무결성 및 연결 견고성을 확인합니다. 비정상적인 소음이나 전송 편차가 감지되면 즉시 장비 작동을 중지하고 점검하십시오.

- 보관 요구 사항: 장기간 사용하지 않을 경우 너트를 깨끗하고 건조하며 먼지가 없는 용기(클린룸 보관 기준에 부합)에 보관하여 습기, 부식 및 충돌을 피하십시오. 재설치하기 전에 너트를 청소하고 검사하여 오염이 없는지 확인하십시오.

- 결합 나사 유지 관리: 너트를 경질 크롬 도금 또는 질화 사다리꼴 나사와 페어링하여 마찰과 입자 생성을 최소화합니다. 스크류의 표면 상태를 정기적으로 검사하고 클린룸 등급의 클리너로 청소하여 최적의 매칭 성능을 보장합니다.

- 전문 교체: 나사산 손상, 고체 윤활제 고장 등 복합 결함의 경우 클린룸 적합 복장을 착용한 전문 기술 인력을 고용하여 교체를 수행합니다. 클린룸에 다시 설치하기 전에 교체된 너트가 입자 방출 테스트를 거쳤는지 확인하십시오.

FAQ

1. 이 너트는 어떤 클린룸 등급과 호환됩니까?

답변: Maitu의 클린룸 시스템용 오일프리 사다리꼴 너트는 ISO 클래스 1부터 클래스 100 클린룸과 호환됩니다. 표준 모델은 특정 등급에 맞게 보정되었으며, 고유한 클린룸 환경의 입자 방출 요구 사항을 충족하도록 제품을 맞춤화할 수 있습니다.

2. 이 너트는 작동 중에 입자를 생성합니까?

답변: 아니요. 너트는 낮은 입자 방출을 염두에 두고 설계되었습니다. 최적화된 마찰 제어 및 재료 선택으로 입자 생성을 최소화하고 방출 수준이 목표 클린룸 등급의 요구 사항을 충족하여 환경이나 제품이 오염되지 않도록 보장합니다.

3. 온습도 관리가 엄격한 클린룸에서도 사용이 가능한가요?

대답: 그렇습니다. 너트는 표준 클린룸 환경(18~24℃, 습도 45~65%)에서 안정적인 성능을 유지하도록 설계되었으며, 이러한 제어 조건에서 성능 저하나 파티클 생성이 발생하지 않습니다. 극한의 온도/습도 클린룸을 위해 당사는 맞춤형 소재 솔루션을 제공합니다.

4. 너트는 클린룸 청소 및 멸균 방법과 호환됩니까?

답변: 물론입니다. 너트의 표면 처리는 일반 클린룸 세척제 및 멸균 방법(UV 멸균, 클린룸 등급 세척제로 닦아 소독)과 호환되므로 일상적인 세척 중 재료 손상이나 입자 생성을 방지합니다.

5. 클린룸 장비에 적합한 모델을 선택하는 방법은 무엇입니까?

답변: 클린룸 등급, 장비의 치수 매개변수(P, D, L1 등), 부하 요구 사항 및 운영 시나리오를 당사 팀에 제공하십시오. 우리 엔지니어들은 전문적인 매칭 분석을 수행하고 통합을 위한 CAD 지원을 통해 최적의 표준 또는 맞춤형 모델을 추천합니다.

6. 너트는 클린룸에서 유지보수가 필요합니까?

답변: 아니요. 내장형 고체 윤활제 시스템을 사용하면 유지 관리가 필요 없는 작동이 가능하므로 주기적인 오일 주입이나 분해가 필요하지 않으므로 클린룸에서 사람의 개입이 줄어들고 작동 중단이 방지됩니다.
