Acme 사다리꼴 나사는 산업용 모션 시스템 전반에 걸쳐 어떻게 사용됩니까?

기사 요약

Acme 사다리꼴 나사산업 자동화, 기계 장비 및 정밀 포지셔닝 시스템 전반에 걸쳐 선형 모션 전송에 중요한 역할을 합니다. 이 기사에서는 Acme 사다리꼴 나사가 실제 엔지니어링 환경에서 어떻게 구성, 지정 및 적용되는지에 대한 자세하고 기술적으로 근거가 있는 설명을 제공합니다. 토론은 설계 원칙, 치수 매개변수, 하중 동작, 재료 옵션, 제조 표준 및 장기 개발 방향에 중점을 둡니다. 자주 묻는 기술적인 질문은 간결한 질문과 답변 형식으로 다루어 일반적인 엔지니어링 문제를 명확히 합니다. 콘텐츠는 전문적인 독서 습관과 글로벌 검색 엔진 최적화 표준을 충족하도록 구성되어 있습니다.

목차

• 1. Acme 사다리꼴 나사는 어떻게 선형 운동을 가능하게 합니까?
• 2. Acme 사다리꼴 나사는 어떻게 지정되고 설계됩니까?
• 3. Acme 사다리꼴 나사는 실제 응용 분야에서 어떻게 작동합니까?
• 4. 미래 모션 시스템에서 Acme 사다리꼴 나사는 어떻게 발전할까요?

1. Acme 사다리꼴 나사는 어떻게 선형 운동을 가능하게 합니까?

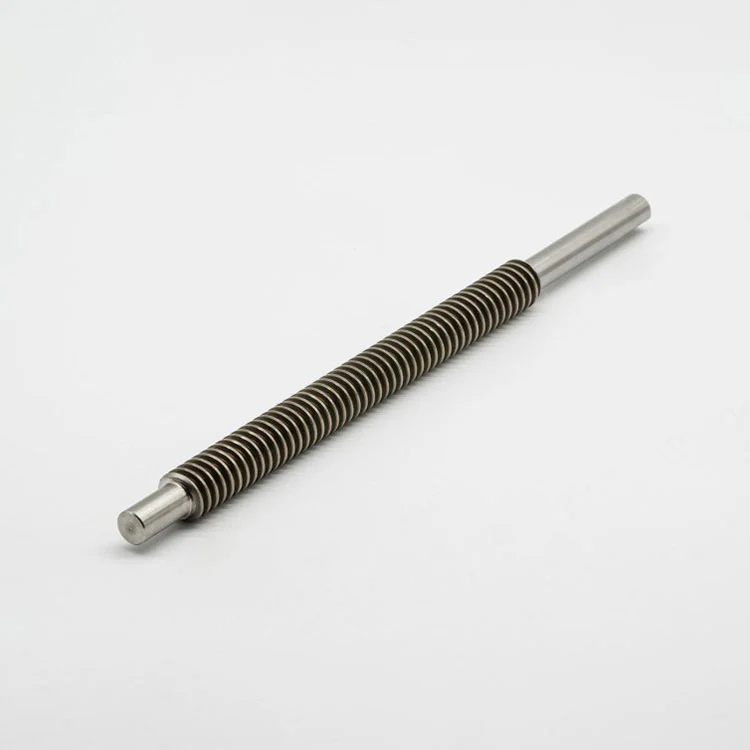

Acme 사다리꼴 나사는 정밀하게 가공된 사다리꼴 나사 프로파일을 통해 회전 운동을 선형 변위로 변환하도록 설계된 동력 전달 부품입니다. 표준 패스너와 달리 이 나사 유형은 지속적인 축 하중, 예측 가능한 모션 제어 및 반복 가능한 위치 정확도를 위해 설계되었습니다. 사다리꼴 형상은 기계적 강도, 제조 가능성 및 효율성 사이의 균형 잡힌 절충안을 제공하여 고강도 환경과 정밀 구동 환경 모두에서 널리 채택됩니다.

일반적으로 Acme 프로파일의 경우 29도, 미터식 사다리꼴 나사의 경우 30도로 표준화된 나사산 각도를 통해 나사와 결합 너트 사이의 안정적인 접촉이 가능합니다. 이러한 형상은 하중을 고르게 분산시키기에 충분한 표면 접촉 면적을 유지하면서 반경방향 응력을 줄여줍니다. 결과적으로 Acme 사다리꼴 나사는 백래시 제어, 적당한 효율성 및 기계적 자동 잠금 특성이 필요한 곳에 일반적으로 선택됩니다.

엔지니어링 관점에서 볼 때, 나사 샤프트에 적용된 토크로 인해 너트가 스레드 리드를 따라 이동하면서 선형 운동이 달성됩니다. 피치와 리드는 이동 속도, 분해능 및 하중 동작을 직접적으로 결정합니다. 이러한 매개변수는 스트로크 길이, 듀티 사이클, 환경 노출과 같은 시스템 요구 사항을 기반으로 신중하게 선택됩니다.

2. Acme 사다리꼴 나사는 어떻게 지정되고 설계됩니까?

Acme 사다리꼴 나사가 전체 사용 수명 동안 안정적으로 작동하려면 정확한 사양이 필수적입니다. 매개변수는 지역 및 응용 분야 요구 사항에 따라 ANSI B1.5 또는 DIN 103과 같은 국제 표준에 따라 정의됩니다. 다음 표에는 선택 및 설계 과정에서 엔지니어가 사용하는 일반적으로 참조되는 기술 매개변수가 요약되어 있습니다.

엔지니어링 고려 사항에는 표면 마감, 열처리 및 윤활 호환성도 포함됩니다. 더 높은 위치 정확도를 위해 접지 나사를 선택하고, 비용 효율성과 피로 강도 향상을 위해 전조 나사를 선호합니다. 선택 프로세스에는 기계적 계산, 환경적 제약 및 장기 유지 관리 계획이 통합되어 있습니다.

3. Acme 사다리꼴 나사는 실제 응용 분야에서 어떻게 작동합니까?

산업 환경에서 Acme 사다리꼴 나사는 공작 기계, 리프팅 시스템, 밸브 액추에이터, 포장 장비 및 자동화 조립 라인 전반에 걸쳐 활용됩니다. 고유한 자체 잠금 기능으로 인해 추가적인 제동 메커니즘 없이 수직 하중을 유지하는 데 적합합니다. 이러한 특성은 시스템 설계를 단순화하는 동시에 작동 안전성을 향상시킵니다.

다음 자주 묻는 질문은 사양 및 작동 중에 직면하는 일반적인 기술 문제를 해결합니다.

Q: 나사 직경에 따라 부하 용량이 어떻게 달라지나요?
A: 단면적이 더 크고 좌굴에 대한 저항성이 향상되어 나사 직경에 따라 부하 용량이 비선형적으로 증가합니다. 엔지니어는 압축 하중 하에서 안전한 작동을 보장하기 위해 축 응력 한계와 임계 좌굴 길이를 모두 평가해야 합니다.

Q: Acme 사다리꼴 나사 시스템에서는 백래시를 어떻게 관리합니까?
A: 백래시는 일반적으로 분할 너트, 백래시 방지 너트 또는 사전 로드된 이중 너트 어셈블리를 사용하여 감소합니다. 재료 페어링 및 제어된 제조 공차는 안정적인 위치 정확도에 더욱 기여합니다.

Q: 윤활은 사용 수명에 어떤 영향을 미치나요?
A: 적절한 윤활은 나사와 너트 인터페이스 사이의 마찰 마모를 최소화하고 작동 온도를 낮추며 서비스 간격을 연장합니다. 윤활유 선택은 속도, 부하 및 먼지나 습기와 같은 환경 노출에 따라 달라집니다.

성능 일관성은 정렬 정확도와 장착 강성에 의해서도 영향을 받습니다. 정렬 불량으로 인해 스레드 접촉이 고르지 않게 되어 국부적인 마모가 가속화되고 동작의 부드러움이 감소됩니다. 따라서 시스템 수준 통합은 구성 요소 수준 사양만큼 중요합니다.

4. 미래 모션 시스템에서 Acme 사다리꼴 나사는 어떻게 발전할까요?

자동화 시스템이 더 높은 신뢰성과 더 낮은 유지 관리를 요구함에 따라 Acme 사다리꼴 나사는 재료 과학 발전과 정밀 제조 기술을 통해 계속 발전하고 있습니다. 향상된 합금 구성, 표면 코팅 및 복합 너트 재료는 마찰 계수를 줄이면서 작동 수명을 연장합니다.

디지털 제조 및 CNC 연삭 기술을 통해 공차가 더욱 엄격해지고 나사산 형상이 더욱 일관되게 유지됩니다. 이러한 개발은 예측 가능한 선형 모션이 필수적인 반자동 및 스마트 기계 시스템으로의 통합을 지원합니다. 볼 나사와 같은 대체 기술이 고속 응용 분야를 지배하는 반면, 사다리꼴 나사는 견고성, 비용 제어 및 자동 잠금 성능이 우선시되는 분야에서 관련성을 유지합니다.

이러한 맥락에서 심층적인 엔지니어링 전문 지식과 수직적 생산 능력을 갖춘 제조업체는 맞춤형 사양과 안정적인 공급망을 지원하는 데 점점 더 중요한 역할을 하고 있습니다.

쑤저우 마이투는 발전하는 산업 표준 및 응용 분야 요구 사항에 맞춰 정밀하게 설계된 Acme 사다리꼴 나사 솔루션에 지속적으로 중점을 두고 있습니다. 재료 최적화, 프로세스 제어 및 애플리케이션 중심 설계를 통해 브랜드는 신뢰성과 장기적인 가치를 요구하는 모션 시스템을 지원합니다.

자세한 기술 상담, 맞춤형 사양 또는 응용 분야별 권장 사항에 대해서는 관심 있는 당사자가 다음을 수행하는 것이 좋습니다.저희에게 연락주세요프로젝트 요구 사항 및 엔지니어링 목표를 논의합니다.
