표준 미터법 나사 스터드

Suzhou Maitu는 다양한 강도 등급과 다양한 표면 처리 옵션을 갖춘 광범위한 중국 표준 미터법 나사 스터드를 제공합니다. Suzhou Maitu는 12년 동안 사다리꼴 나사의 생산, 판매 및 솔루션 서비스를 전문으로 해왔습니다. 장기적인 적용 데이터와 다양한 고객 기반의 피드백을 바탕으로 표준 미터법 삼각형 나사 스터드가 동력 전달 시스템에 성공적으로 구현되는 경우가 많다는 점은 주목할 가치가 있습니다. 당사의 스터드는 정확한 국제 표준에 따라 제조되어 변속기 및 잠금 요구 사항에 대해 신뢰할 수 있고 일관된 성능을 제공합니다.

문의 보내기

제품 설명

Suzhou Maitu 제조업체의 표준 미터법 나사 스터드는 광범위한 기계 응용 분야에서 안전한 고정 및 조립을 위해 설계된 기본 스레드 구성 요소를 나타냅니다. 통일되고 국제적으로 인정받는 미터법 치수가 특징인 이 스터드는 ISO 미터법 시스템에 따라 표준화된 클래식 60° 삼각형 스레드 프로파일을 특징으로 합니다. 이 특정 형상은 부품 간에 강력하고 안정적이며 진동에 강한 연결을 생성하도록 정밀하게 설계되었습니다.

표준 미터법 나사산의 특징은 조임력을 생성하고 유지하는 데 있어 높은 효율성입니다. 날카롭고 대칭적인 V자형 프로파일은 일치하는 너트 또는 탭 구멍과의 긴밀한 결합을 허용하여 정밀 기기에서 중장비에 이르기까지 어셈블리의 구조적 무결성에 중요한 안전한 장착을 보장합니다. 이러한 보편적인 표준화는 호환성을 보장하고 글로벌 공급망 전반에 걸쳐 소싱 및 유지 관리 프로세스를 단순화합니다.

그러나 표준 삼각형 나사산의 날카로운 꼭대기와 뿌리로 인해 빈번한 선형 운동이나 높은 축 하중이 관련된 응용 분야에는 적합하지 않습니다. 동력 전달을 위해 설계된 사다리꼴 나사산과 달리 미터법 나사 스터드의 주요 기능은 고정 고정입니다. 그 프로파일은 높은 인장 강도에 최적화되어 있지만 반복적인 결합이나 더러운 환경에서 마모 및 손상에 더 취약합니다.

따라서 표준 미터법 나사 스터드의 적절한 표면 처리 적용은 스터드의 성능과 수명을 향상시키는 데 중요합니다. 탄소강 스터드의 경우 내식성을 위한 아연 도금 또는 내구성과 무반사 마감을 위한 흑색 산화 처리가 일반적입니다. 이러한 보호 층은 조립 중 고착을 방지하고 녹 및 환경 저하에 대한 저항력을 제공하여 시간이 지나도 고정된 조인트의 신뢰성을 보장하도록 설계되었습니다.

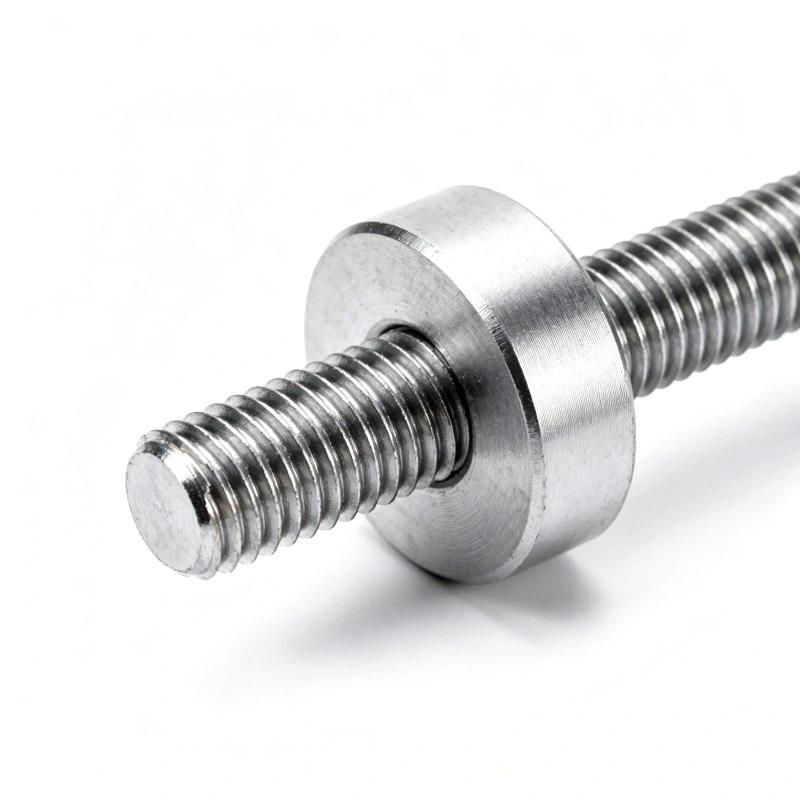

Standard Metric Screw Stud

제품 재료

당사의 표준 미터법 나사 스터드는 주로 원료 검사 절차를 통해 엄격하게 선택된 고품질 S45C 탄소강(정적 고정 시나리오의 핵심 재료)으로 제조됩니다. 일반적으로 사용되는 탄소강 외에도 304/316 스테인리스강(화학 장비, 해양 기계 등 부식이 심한 환경용), 합금강(중장비의 고강도 체결 요구 사항용), 황동, 청동, PEEK 등 특수 소재(정밀 전자 장비 및 특수 작업 조건용) 등 조달 요구 사항에 따라 맞춤형 소재 옵션을 제공합니다. 모든 재료는 국제 표준을 충족하며 추적성을 보장하기 위해 완벽한 재료 검사 보고서를 보유하고 있습니다.

제품 성능

① 클램핑 성능: 표준 60° 삼각형 스레드 프로파일을 채택한 제품은 높은 클램핑력 효율성을 가지며, 일치하는 너트 또는 탭 구멍과 견고하고 진동 방지 연결을 형성할 수 있으며 인장 강도는 해당 등급 요구 사항을 충족합니다(제품에서 제공하는 강도 등급과 일치).

② 내마모성 : 전문적인 표면 처리 후 실 표면의 내마모성이 크게 향상되어 표준 삼각 실의 날카로운 문장과 뿌리가 가혹한 환경에서도 쉽게 착용되는 문제를 해결합니다.

③ 내식성: 아연 도금, 흑색 산화 및 기타 표면 처리는 녹 및 환경 저하에 효과적으로 저항할 수 있으며 내식성 테스트는 산업 표준을 충족합니다(예: 아연 도금 제품은 48시간 이상 중성 염수 분무 테스트를 통과할 수 있음).

④ 치수 안정성: 정밀 가공 공정을 통해 각 나사 스터드의 치수 공차가 ISO 표준 범위 내에서 엄격하게 제어되며 장기간 사용 시 변형 없이 성능이 안정적입니다.

제품 프로세스

① 원료가공 : 선별된 원료를 정밀절단 및 템퍼링 처리하여 소재의 인성과 인장강도를 향상시킵니다.

② 스레드 성형: 고급 스레드 롤링 기계를 사용하여 60° 삼각형 스레드를 일체형으로 형성하여 스레드 프로파일의 균일성과 정밀도를 보장하고 전통적인 절단 공정으로 인해 발생하는 스레드 버 및 불균일한 피치 결함을 방지합니다.

③ 정밀 가공: 고정밀 CNC 선반을 사용하여 나사 스터드 끝의 평탄도와 직각도를 보장하므로 조립이 편리합니다.

④ 표면 처리 : 전문 전기 도금, 용융 아연 도금 또는 흑색 산화 공정을 채택하고 전처리 (녹 제거, 탈지) 및 후 처리 (밀봉)를 통해 코팅의 두께와 균일 성을 엄격히 제어하여 표면층의 접착 및 보호 효과를 보장합니다.

⑤ 품질 검사 : 각 공정에는 전문 QC 인력이 갖추어져 있으며 완제품은 나사 게이지, 마이크로미터 및 기타 전문 장비로 검사되어 각 제품이 표준을 충족하는지 확인합니다.

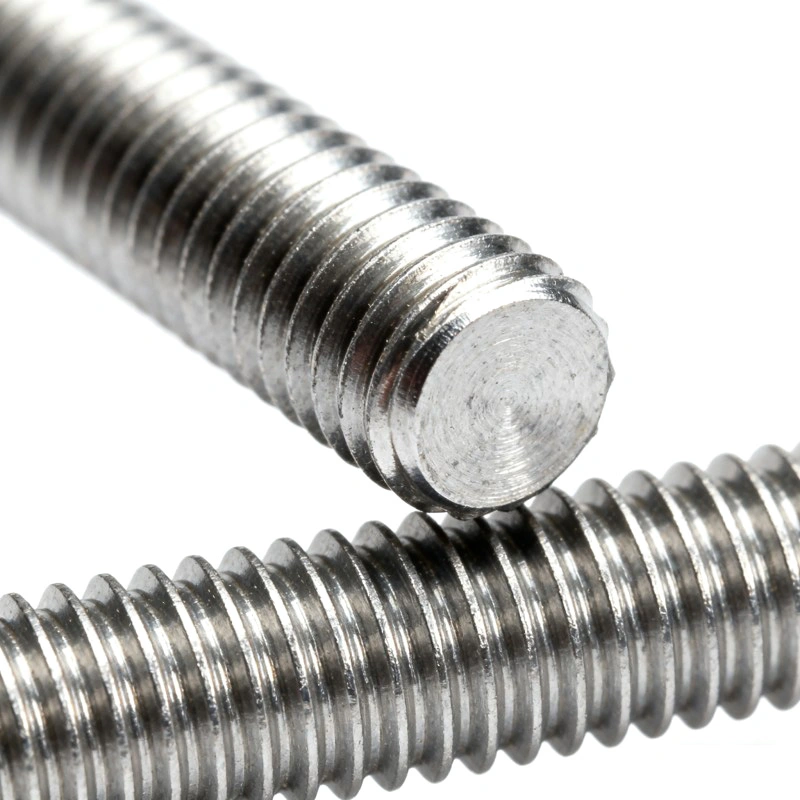

Standard Metric Screw Stud

제품 장점

① 높은 호환성: ISO, DIN, ANSI 국제 표준을 완벽하게 준수하며 스레드 크기가 통일되어 다른 국제 브랜드의 미터법 너트 및 탭 구멍과 완벽하게 일치할 수 있어 글로벌 호환성을 실현하고 구매자의 조달 및 유지 관리 비용을 절감합니다.

② 맞춤형 유연성: 매개변수 표의 표준 사양 외에도 비표준 스레드 크기, 길이, 재료 및 표면 처리를 포함하여 구매자의 도면 및 요구 사항에 따라 맞춤형 서비스를 제공하여 다양한 응용 시나리오의 개인화된 요구 사항을 충족할 수 있습니다.

③ 긴 수명 : 고품질 재료와 전문적인 표면 처리의 결합으로 제품의 내식성 및 내마모성이 우수하여 체결 조인트의 수명이 연장되고 교체 빈도가 줄어 듭니다.

④ Cost-Effective : 최적화된 생산공정과 성숙한 공급망을 통해 고품질과 합리적인 가격의 균형을 실현합니다. 대량 조달은 우대 가격을 누릴 수 있으며 성능 테스트를 위해 무료 샘플을 제공하여 구매자의 조달 위험을 줄일 수 있습니다.

공장 장점

① 전문 경험: 2014년에 설립되어 나사 생산 분야에서 12년 이상의 전문 경험을 보유하고 있으며 나사산 부품의 R&D, 생산 및 판매에 중점을 두고 있으며 5,000명 이상의 국내외 고객에게 서비스를 제공하고 다양한 체결 및 전송 문제 해결에 대한 풍부한 경험을 보유하고 있습니다.

② 첨단 장비: 첨단 나사 전조기, 고정밀 CNC 선반, 전문 테스트 장비 등 10개의 생산 라인을 갖추고 전체 생산 공정을 포괄하여 안정적인 제품 품질과 효율적인 생산 능력을 보장합니다(지난 3년간 연간 해외 주문 80,000개 이상 생산).

③ 엄격한 품질 관리: ISO 9001 품질 관리 시스템 인증을 받아 전문 QC 팀 6명으로 구성되어 원자재 검사부터 완제품 배송까지 전 과정의 품질 관리를 구현하고, 생산 및 품질 프로세스를 추적하기 위한 ERP 시스템을 구축합니다.

④ 완벽한 서비스 시스템 : 판매 전 상담(자재 및 사양 선택 안내), 판매 맞춤화(도면 확인 및 샘플 제작), 애프터 지원(물류 최적화 및 유지보수 안내)까지 원스톱 서비스를 제공하며, OEM 서비스를 통해 구매자의 맞춤형 요구 사항을 충족할 수 있습니다.

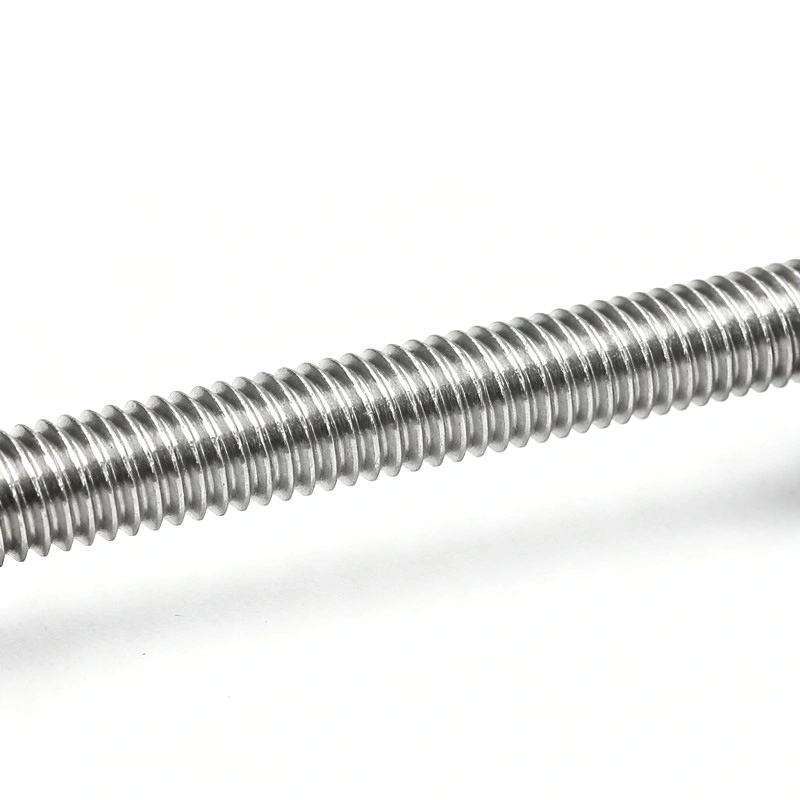

Standard Metric Screw Stud

생산 매개변수

기초적인	용인	용돈,	메이저 디아, d		피치 직경, d2 및 기능 직경			d1	d3
실	수업	예	메이저 디아, d		피치 직경, d2 및 기능 직경
지정	수업	예	최대.	최소	최대.	최소	톨.
M1.6×0.35	6g	0.019	1.581	1.496	1.354	1.291	0.063	1.202	1.075
M1.6×0.35	6시간	0	1.6	1.515	1.373	1.31	0.063	1.221	1.094
M1.6×0.35	4g6g	0.019	1.581	1.496	1.354	1.314	0.04	1.202	1.098
M2×0.4	6g	0.019	1.981	1.886	1.721	1.654	0.067	1.548	1.408
M2×0.4	6시간	0	2	1.905	1.74	1.673	0.067	1.567	1.427
M2×0.4	4g6g	0.019	1.981	1.886	1.721	1.679	0.042	1.548	1.433
M2.5×0.45	6g	0.02	2.48	2.38	2.188	2.117	0.071	1.993	1.84
M2.5×0.45	6시간	0	2.5	2.4	2.208	2.137	0.071	2.013	1.86
M2.5×0.45	4g6g	0.02	2.48	2.38	2.188	2.143	0.045	1.993	1.866
M3×0.5	6g	0.02	2.98	2.874	2.655	2.58	0.075	2.438	2.272
M3×0.5	6시간	0	3	2.894	2.675	2.6	0.075	2.458	2.292
M3×0.5	4g6g	0.02	2.98	2.874	2.655	2.607	0.048	2.438	2.299
M3.5×0.6	6g	0.021	3.479	3.354	3.089	3.004	0.085	2.829	2.634
M3.5×0.6	6시간	0	3.5	3.375	3.11	3.025	0.085	2.85	2.655
M3.5×0.6	4g6g	0.021	3.479	3.354	3.089	3.036	0.053	2.829	2.666
M4×0.7	6g	0.022	3.978	3.838	3.523	3.433	0.09	3.22	3.002
M4×0.7	6시간	0	4	3.86	3.545	3.455	0.09	3.242	3.024
M4×0.7	4g6g	0.022	3.978	3.838	3.523	3.467	0.056	3.22	3.036
M5×0.8	6g	0.024	4.976	4.826	4.456	4.361	0.095	4.11	3.868
M5×0.8	6시간	0	5	4.85	4.48	4.385	0.095	4.134	3.892
M5×0.8	4g6g	0.024	4.976	4.826	4.456	4.396	0.06	4.11	3.903
M6×1	6g	0.026	5.974	5.794	5.324	5.212	0.112	4.891	4.596
M6×1	6시간	0	6	5.82	5.35	5.238	0.112	4.917	4.622
M6×1	4g6g	0.026	5.974	5.794	5.324	5.253	0.071	4.891	4.637
M8×1.25	6g	0.028	7.972	7.76	7.16	7.042	0.118	6.619	6.272
M8×1.25	6시간	0	8	7.788	7.188	7.07	0.118	6.647	6.3
M8×1.25	4g6g	0.028	7.972	7.76	7.16	7.085	0.075	6.619	6.315
M8×1	6g	0.026	7.974	7.794	7.324	7.212	0.112	6.891	6.596
M8×1	6시간	0	8	7.82	7.35	7.238	0.112	6.917	6.622
M8×1	4g6g	0.026	7.974	7.794	7.324	7.253	0.071	6.891	6.637
M10×1.5	6g	0.032	9.968	9.732	8.994	8.862	0.132	8.344	7.938
M10×1.5	6시간	0	10	9.764	9.026	8.894	0.132	8.376	7.97
M10×1.5	4g6g	0.032	9.968	9.732	8.994	8.909	0.085	8.344	7.985
M10×1.25	6g	0.028	9.972	9.76	9.16	9.042	0.118	8.619	8.272
M10×1.25	6시간	0	10	9.788	9.188	9.07	0.118	8.647	8.3
M10×1.25	4g6g	0.028	9.972	9.76	9.16	9.085	0.075	8.619	8.315
M10x1	6g	0.026	9.974	9.794	9.324	9.212	0.112	8.891	8.596
M10x1	6시간	0	10	9.82	9.35	9.238	0.112	8.917	8.622
M10x1	4g6g	0.026	9.974	9.794	9.324	9.253	0.071	8.891	8.637
M10x0.75	6g	0.022	9.978	9.838	9.491	9.391	0.1	9.166	8.929
M10x0.75	6시간	0	10	9.86	9.513	9.413	0.1	9.188	8.951
M10x0.75	4g6g	0.022	9.978	9.838	9.491	9.428	0.063	9.166	8.966
M12×1.75	6g	0.034	11.966	11.701	10.829	10.679	0.15	10.071	9.601
M12×1.75	6시간	0	12	11.735	10.863	10.713	0.15	10.105	9.635
M12×1.75	4g6g	0.034	11.966	11.701	10.829	10.734	0.095	10.071	9.656
M12×1.5	6g	0.032	11.968	11.732	10.994	10.854	0.14	10.344	9.93
M12×1.5	6시간	0	12	11.764	11.026	10.886	0.14	10.376	9.962
M12×1.5	4g6g	0.032	11.968	11.732	10.994	10.904	0.09	10.344	9.98
M12×1.25	6g	0.028	11.972	11.76	11.16	11.028	0.132	10.619	10.258
M12×1.25	6시간	0	12	11.788	11.188	11.056	0.132	10.647	10.286
M12×1.25	4g6g	0.028	11.972	11.76	11.16	11.075	0.085	10.619	10.305
M12×1	6g	0.026	11.974	11.794	11.324	11.206	0.118	10.891	10.59
M12×1	6시간	0	12	11.82	11.35	11.232	0.118	10.917	10.616
M12×1	4g6g	0.026	11.974	11.794	11.324	11.249	0.075	10.891	10.633
M14x2	6g	0.038	13.962	13.682	12.663	12.503	0.16	11.797	11.271
M14x2	6시간	0	14	13.72	12.701	12.541	0.16	11.835	11.309
M14x2	4g6g	0.038	13.962	13.682	12.663	12.563	0.1	11.797	11.331
M14×1.5	6g	0.032	13.968	13.732	12.994	12.854	0.14	12.344	11.93
M14×1.5	6시간	0	14	13.764	13.026	12.886	0.14	12.376	11.962
M14×1.5	4g6g	0.032	13.968	13.732	12.994	12.904	0.09	12.344	11.98
M15×1	6g	0.026	14.974	14.794	14.324	14.206	0.118	13.891	13.59
M15×1	6시간	0	15	14.82	14.35	14.232	0.118	13.917	13.616
M15×1	4g6g	0.026	14.974	14.794	14.324	14.249	0.075	13.891	13.633
M16x2	6g	0.038	15.962	15.682	14.663	14.503	0.16	13.797	13.271
M16x2	6시간	0	16	15.72	14.701	14.541	0.16	13.835	13.309
M16×1.5	4g6g	0.038	15.962	15.682	14.663	14.563	0.1	13.797	13.331
M16×1.5	6g	0.032	15.968	15.732	14.994	14.854	0.14	14.344	13.93
M16×1.5	6시간	0	16	15.764	15.026	14.886	0.14	14.376	13.962
M17×1	4g6g	0.032	15.968	15.732	14.994	14.904	0.09	14.344	13.98
M17×1	6g	0.026	16.974	16.794	16.324	16.206	0.118	15.891	15.59
M17×1	6시간	0	17	16.82	16.35	16.232	0.118	15.917	15.616
M18×1.5	4g6g	0.026	16.974	16.794	16.324	16.249	0.075	15.891	15.633
M18×1.5	6g	0.032	17.968	17.732	16.994	16.854	0.14	16.344	15.93
M18×1.5	6시간	0	18	17.764	17.026	16.886	0.14	16.376	15.962
M20×2.5	4g6g	0.032	17.968	17.732	16.994	16.904	0.09	16.344	15.98
M20×2.5	6g	0.042	19.958	19.623	18.334	18.164	0.17	17.251	16.624
M20×2.5	6시간	0	20	19.665	18.376	18.206	0.17	17.293	16.666
M20×1.5	4g6g	0.042	19.958	19.623	18.334	18.228	0.106	17.251	16.688
M20×1.5	6g	0.032	19.968	19.732	18.994	18.854	0.14	18.344	17.93
M20×1.5	6시간	0	20	19.764	19.026	18.886	0.14	18.376	17.962
M20×1	4g6g	0.032	19.968	19.732	18.994	18.904	0.09	18.344	17.98
M20×1	6g	0.026	19.974	19.794	19.324	19.206	0.118	18.891	18.59
M20×1	6시간	0	20	19.82	19.35	19.232	0.118	18.917	18.616
M22×2.5	4g6g	0.026	19.974	19.794	19.324	19.249	0.075	18.891	18.633
M22×2.5	6g	0.042	21.958	21.623	20.334	20.164	0.17	19.251	18.624
M22×1.5	6시간	0	22	21.665	20.376	20.206	0.17	19.293	18.666
M22×1.5	6g	0.032	21.968	21.732	20.994	20.854	0.14	20.344	19.93
M22×1.5	6시간	0	22	21.764	21.026	20.886	0.14	20.376	19.962
M24x3	4g6g	0.032	21.968	21.732	20.994	20.904	0.09	20.344	19.98
M24x3	6g	0.048	23.952	23.577	22.003	21.803	0.2	20.704	19.955
M24x3	6시간	0	24	23.625	22.051	21.851	0.2	20.752	20.003
M24x2	4g6g	0.048	23.952	23.577	22.003	21.878	0.125	20.704	20.03
M24x2	6g	0.038	23.962	23.682	22.663	22.493	0.17	21.797	21.261
M24x2	6시간	0	24	23.72	22.701	22.531	0.17	21.835	21.299
M24x2	4g6g	0.038	23.962	23.682	22.663	22.557	0.106	21.797	21.325
M25×1.5	6g	0.032	24.968	24.732	23.994	23.844	0.15	23.344	22.92
M25×1.5	6시간	0	25	24.764	24.026	23.876	0.15	23.376	22.952
M25×1.5	4g6g	0.032	24.968	24.732	23.994	23.899	0.095	23.344	22.975
M27x3	6g	0.048	26.952	26.577	25.003	24.803	0.2	23.704	22.955
M27x3	6시간	0	27	26.625	25.051	24.851	0.2	23.752	23.003
M27x2	6g	0.038	26.962	26.682	25.663	25.493	0.17	24.797	24.261
M27x2	6시간	0	27	26.72	25.701	25.531	0.17	24.835	24.299
M27x2	4g6g	0.038	26.962	26.682	25.663	25.557	0.106	24.797	24.325
M30×3.5	6g	0.053	29.947	29.522	27.674	27.462	0.212	26.158	25.306
M30×3.5	6시간	0	30	29.575	27.727	27.515	0.212	26.211	25.359
M30×3.5	4g6g	0.053	29.947	29.522	27.674	27.542	0.132	26.158	25.386
M30×2	6g	0.038	29.962	29.682	28.663	28.493	0.17	27.797	27.261
M30×2	6시간	0	30	29.72	28.701	28.531	0.17	27.835	27.299
M30×2	4g6g	0.038	29.962	29.682	28.663	28.557	0.106	27.797	27.325
M30×1.5	6g	0.032	29.968	29.732	28.994	28.844	0.15	28.344	27.92
M30×1.5	6시간	0	30	29.764	29.026	28.876	0.15	28.376	27.952
M30×1.5	4g6g	0.032	29.968	29.732	28.994	28.899	0.095	28.344	27.975
M33×2	6g	0.038	32.962	32.682	31.663	31.493	0.17	30.797	30.261
M33×2	6시간	0	33	32.72	31.701	31.531	0.17	30.835	30.299
M33×2	4g6g	0.038	32.962	32.682	31.663	31.557	0.106	30.797	30.325
M35×1.5	6g	0.032	34.968	34.732	33.994	33.844	0.15	33.344	32.92
M35×1.5	6시간	0	35	34.764	34.026	33.876	0.15	33.376	32.952
M36x4	6g	0.06	35.94	35.465	33.342	33.118	0.224	31.61	30.654
M36x4	6시간	0	36	35.525	33.402	33.178	0.224	31.67	30.714
M36x4	4g6g	0.06	35.94	35.465	33.342	33.202	0.14	31.61	30.738
M36×2	6g	0.038	35.962	35.682	34.663	34.493	0.17	33.797	33.261
M36×2	6시간	0	36	35.72	34.701	34.531	0.17	33.835	33.299
M36×2	4g6g	0.038	35.962	35.682	34.663	34.557	0.106	33.797	33.325
M39×2	6g	0.038	38.962	38.682	37.663	37.493	0.17	36.797	36.261
M39×2	6시간	0	39	38.72	37.701	37.531	0.17	36.835	36.299
M39×2	4g6g	0.038	38.962	38.682	37.663	37.557	0.106	36.797	36.325
M40×1.5	6g	0.032	39.968	39.732	38.994	38.844	0.15	38.344	37.92
M40×1.5	6시간	0	40	39.764	39.026	38.876	0.15	38.376	37.952
M40×1.5	4g6g	0.032	39.968	39.732	38.994	38.899	0.095	38.344	37.975

자주 묻는 질문

1. 맞춤형 서비스를 제공할 수 있나요?

예, 우리는 완전한 맞춤화를 지원합니다. 세부 도면(나사 크기, 길이, 재료, 표면 처리 및 기타 요구 사항 포함)만 제공하면 당사의 전문 엔지니어링 팀이 타당성을 확인하고 샘플 생산 서비스를 제공하며, 양 당사자가 샘플을 확인한 후 대량 생산이 수행됩니다.

2. 재료 검사 보고서와 제품 품질 인증서를 제공합니까?

예, 당사의 모든 제품에는 해당 품질 인증서가 첨부되어 있으며 구매자의 요구 사항에 따라 재료 검사 보고서(재료 구성, 인장 강도 및 기타 지표 포함) 및 표면 처리 테스트 보고서(염수 분무 테스트 보고서 등)를 제공할 수 있습니다. 이는 모두 국제 표준을 준수합니다.

3. 특히 대량 주문 및 맞춤형 주문의 경우 배송 시간은 얼마나 됩니까?

재고가 있는 표준 사양의 경우 배송 시간은 영업일 기준 3~5일입니다. 대량 주문(1000개 이상)의 경우 배송 시간은 영업일 기준 7~15일입니다. 맞춤형 주문의 경우 배송 시간은 영업일 기준 10~20일(맞춤형의 복잡성에 따라 다름)이며 정시 배송을 보장하기 위해 생산 일정을 최적화합니다.

4. 운송 중 제품 품질 불일치 또는 손상 문제를 해결하는 방법은 무엇입니까?

당사는 운송 중 표준 미터법 나사 스터드 손상을 방지하기 위해 엄격한 포장 표준(충돌 방지 포장재 사용)을 갖추고 있습니다. 품질 불일치나 운송 손상이 있는 경우, 상품 수령 후 영업일 7일 이내에 관련 사진과 테스트 보고서를 제공해 주시면 신속하게 확인하고 교체, 재작업, 보상 등의 해결 방법을 무료로 제공해 드리겠습니다.

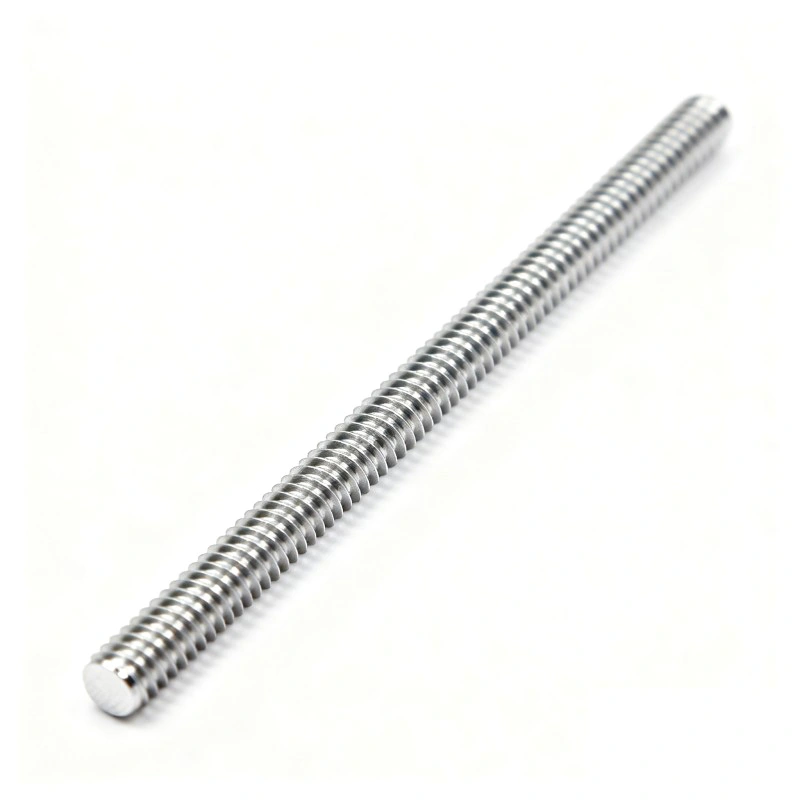

Standard Metric Screw Stud
