고정밀 모션 제어 시스템을 위한 최고의 선택이 더블 너트 전조 볼스크류인 이유

현대 자동화에서 정밀 모션 구성요소는 효율성, 정확성 및 내구성을 보장하는 데 중요한 역할을 합니다. CNC 기계, 로봇 공학 및 산업 자동화에 사용되는 가장 신뢰할 수 있는 전송 구성 요소 중 하나는D더블너트 전조볼나사. 이 첨단 기계 부품은 뛰어난 부하 용량, 백래시 감소, 높은 위치 정확도로 널리 알려져 있습니다.

이 종합 가이드에서는 이중 너트 전조 볼 스크류의 작동 방식, 장점, 주요 산업 응용 분야, 재료 선택, 성능 비교 및 ​​제조업체의 선호 사항을 살펴봅니다.마이투글로벌 산업을 위한 고품질 모션 솔루션을 제공합니다. 이러한 시스템을 이해함으로써 엔지니어와 조달 전문가는 정밀 모션 구성 요소를 선택할 때 더 많은 정보를 바탕으로 결정을 내릴 수 있습니다.

목차

• 1. 더블너트 전조볼스크류란?
• 2. 더블 너트 전조 볼 스크류는 어떻게 작동합니까?
• 3. 엔지니어가 더블 너트 설계를 선택하는 이유는 무엇입니까?
• 4. 더블 너트 전조 볼스크류의 주요 장점
• 5. 더블 너트 롤링 vs 그라운드 볼 스크류
• 6. 주요 산업 응용 분야
• 7. 재료 및 제조공정
• 8. 적합한 볼나사 선택 방법
• 9. 설치 및 유지관리 팁
• 10. Maitu 볼 스크류 솔루션을 선택하는 이유는 무엇입니까?
• 11. 자주 묻는 질문

1. 더블너트 전조볼스크류란?

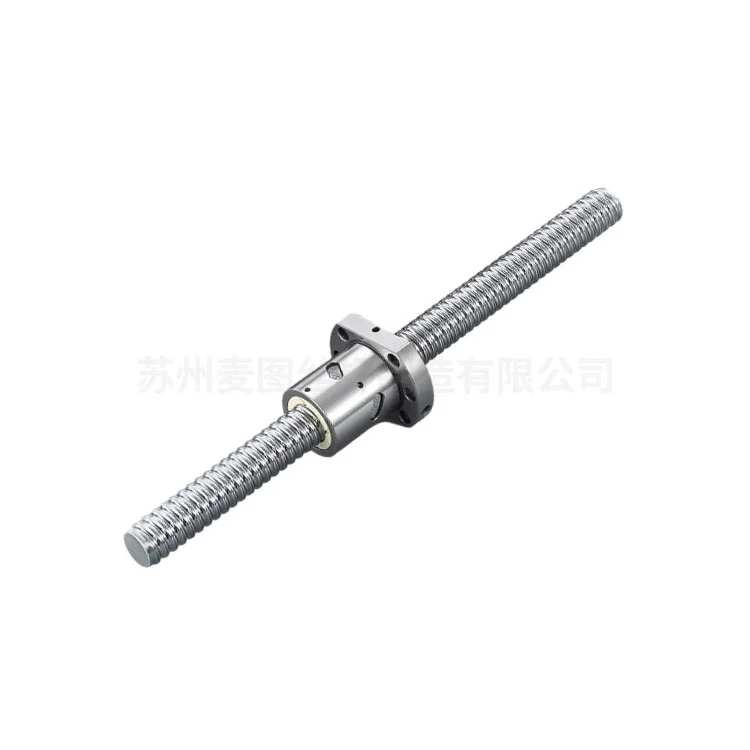

A 더블 너트 전조 볼나사마찰을 최소화하면서 회전운동을 정밀한 직선운동으로 변환하도록 설계된 기계식 선형운동 장치입니다. 이는 나사산 샤프트, 2개의 볼 너트, 나사 샤프트와 너트 홈 사이를 이동하는 재순환 강철 볼로 구성됩니다.

결정적인 특징은이중 너트 구성이를 통해 엔지니어는 너트를 서로 예압하여 백래시를 제거할 수 있습니다. 이를 통해 위치 정확도와 강성이 향상되어 고정밀 모션 제어 환경에 적합한 시스템이 됩니다.

전통적인 리드 스크류와 비교하여 볼 스크류는 롤링 볼이 슬라이딩 접촉 표면을 대체하기 때문에 마찰을 크게 줄입니다. 이는 효율성을 높이고 열 발생을 줄이며 서비스 수명을 연장합니다.

2. 더블 너트 전조 볼 스크류는 어떻게 작동합니까?

볼 스크류의 작동은 동작을 효율적으로 전달하는 재순환 볼 메커니즘에 의존합니다. 나사가 회전하면 볼이 나사축의 홈과 볼 너트 사이를 굴러 직선 운동을 합니다.

주요 작동 원리

• 나사축에 회전 운동이 적용됩니다.
• 볼 베어링은 너트와 나사 홈 사이를 굴러갑니다.
• 롤링 마찰은 슬라이딩 마찰을 대체합니다.
• 볼 리턴 시스템은 볼을 지속적으로 재순환시킵니다.
• 더블 너트는 백래시를 제거하기 위해 예압을 적용합니다.

두 너트 사이의 예압으로 인해 어셈블리는 나사 샤프트와 긴밀한 접촉을 유지하여 축방향 유격을 방지합니다. 이는 정밀 기계의 정확한 위치 지정과 부드러운 움직임을 보장합니다.

3. 엔지니어가 더블 너트 설계를 선택하는 이유는 무엇입니까?

정밀 기계 시스템에서 백래시는 위치 정확도에 큰 영향을 미칠 수 있습니다. 백래시는 나사산과 너트산 사이에 틈새가 있을 때 발생하며, 운동 방향이 바뀔 때 지연이나 진동이 발생합니다.

이중 너트 설계는 두 개의 볼 너트 사이에 제어된 예압을 도입하여 이 문제를 해결합니다. 예압은 내부 여유 공간을 제거하고 모션 명령에 대한 즉각적인 응답을 보장합니다.

엔지니어링 이점

• 백래시가 0이거나 거의 0에 가까운
• 더 높은 강성과 강성
• 위치 정확도 향상
• 향상된 동적 성능
• 향상된 진동 제어

이 설계는 특히 고속 CNC 기계, 자동 조립 시스템, 반도체 제조 장비에 유용합니다.

4. 더블 너트 전조 볼스크류의 주요 장점

이러한 장점으로 인해 많은 자동화 시스템 설계자는 산업용 모션 응용 분야에 이중 너트 전조 볼 스크류를 선호합니다.

5. 더블 너트 전조 볼스크류 vs 그라운드 볼스크류

볼 스크류를 선택할 때 엔지니어들은 종종 전조 볼 스크류와 연삭 볼 스크류를 비교합니다. 각 제조 방법은 용도에 따라 고유한 장점을 가지고 있습니다.

전조 볼스크류는 성능과 비용 간의 탁월한 균형을 제공하므로 산업 자동화 시스템에 널리 사용됩니다.

6. 주요 산업 응용 분야

이중 너트 전조 볼 스크류는 신뢰성과 효율성으로 인해 현대 제조 및 자동화 시스템에서 널리 사용됩니다.

일반적인 애플리케이션

• CNC 공작기계
• 산업용 로봇
• 자동화된 조립 라인
• 반도체 장비
• 의료 기계
• 포장 및 인쇄 기계
• 레이저 절단 장비

이러한 응용 분야에는 정밀한 위치 지정, 부드러운 동작 및 높은 내구성이 요구되는데, 이는 더블 너트 볼 스크류 시스템이 효과적으로 제공하는 특성입니다.

7. 재료 및 제조공정

고품질 볼 스크류는 신뢰성을 보장하기 위해 고급 소재와 정밀 제조 기술을 사용합니다.

공통재료

• 합금강(고강도 및 내구성)
• 탄소강
• 경화 베어링 강철
• 내식성을 위한 표면처리강판

주요 제조 공정

• 냉간 압연 스레드 형성
• 정밀 열처리
• 표면 경화
• 볼 트랙 마무리
• 품질 검사 및 테스트

다음과 같은 제조업체마이투고급 가공 및 품질 관리 기술을 활용하여 까다로운 산업 환경에 적합한 안정적인 볼 스크류 시스템을 생산합니다.

8. 적합한 볼나사 선택 방법

올바른 볼 스크류 선택은 기계 성능 요구 사항과 관련된 여러 기술적 요소에 따라 달라집니다.

선택 기준

• 필요한 부하 용량
• 포지셔닝 정확도
• 작동 속도
• 리드 및 피치 크기
• 환경 조건
• 설치공간

엔지니어는 선택한 볼 스크류가 최적의 성능과 내구성을 제공하는지 확인하기 위해 기계 사양을 주의 깊게 분석해야 합니다.

9. 설치 및 유지관리 팁

적절한 설치 및 유지 관리는 볼 스크류 시스템의 사용 수명을 크게 연장합니다.

설치 팁

• 나사축과 지지 베어링의 정확한 정렬을 보장합니다.
• 적절한 장착 고정 장치를 사용하십시오.
• 설치 중 오염 방지
• 권장 윤활제를 바르십시오

유지 관리 권장 사항

• 정기 윤활
• 예압 상태의 정기 점검
• 깨끗한 운영 환경
• 비정상적인 진동이나 소음이 있는지 확인하세요.

이러한 지침을 따르면 모션 제어 시스템의 높은 정밀도와 신뢰성을 유지하는 데 도움이 됩니다.

10. Maitu 볼 스크류 솔루션을 선택하는 이유는 무엇입니까?

글로벌 모션 전송 산업에서는 일관된 제품 성능을 보장하기 위해 신뢰할 수 있는 제조 파트너가 필수적입니다.마이투현대 자동화 장비용으로 설계된 고품질 볼 스크류 시스템 생산을 전문으로 합니다.

주요 장점

• 고급 생산 기술
• 엄격한 품질 검사 시스템
• 맞춤형 엔지니어링 솔루션
• 안정적인 제품 성능
• 글로벌 공급능력

지속적인 혁신과 제조 전문성을 통해 Maitu는 여러 산업 분야의 엔지니어들이 신뢰하는 모션 전송 솔루션을 제공합니다.

11. 자주 묻는 질문

1. 더블너트 볼스크류의 가장 큰 장점은 무엇입니까?

더블 너트 구조는 예압 조정을 통해 백래시를 제거하여 위치 결정 정확도와 기계적 강성을 향상시킵니다.

2. 전조 볼스크류는 CNC 기계에 적합합니까?

예. 전조 볼스크류는 비용 효율성과 함께 보통 수준에서 높은 수준의 정밀도가 요구되는 CNC 기계에 널리 사용됩니다.

3. 볼 스크류의 수명은 일반적으로 얼마나 됩니까?

적절한 윤활 및 유지 관리를 통해 볼 스크류는 산업 환경에서 수백만 사이클 동안 안정적으로 작동할 수 있습니다.

4. 이중 너트 볼스크류를 일반적으로 사용하는 산업은 무엇입니까?

로봇공학, CNC 가공, 자동화 시스템, 반도체 장비, 포장 기계 등에 널리 사용됩니다.

5. 올바른 예압 수준을 어떻게 선택합니까?

예압 선택은 필요한 강성, 하중 조건 및 기계 역학에 따라 달라집니다. 엔지니어는 일반적으로 제조업체에서 권장하는 예압 수준을 선택합니다.

결론

그만큼더블 너트 전조 볼나사정밀 선형 모션 시스템을 위한 가장 효율적이고 안정적인 구성 요소 중 하나로 남아 있습니다. 백래시 감소, 고효율, 긴 사용 수명 등의 장점을 통해 현대 제조 및 자동화 장비에서 중요한 역할을 합니다.

산업 기술이 계속 발전함에 따라 고성능 변속기 부품은 생산성과 정확성을 향상시키는 데 여전히 필수적입니다. 신뢰할 수 있는 제조업체를 선택하면 일관된 제품 품질과 장기적인 운영 안정성이 보장됩니다.

자동화 장비, CNC 기계 또는 산업용 모션 시스템을 위한 전문적인 볼 스크류 솔루션을 찾고 있다면 엔지니어링 팀마이투도움을 드릴 준비가 되어 있습니다. 제품 세부 정보, 사용자 정의 옵션 및 기술 지원에 대해서는 언제든지 문의해 주세요.저희에게 연락주세요.
