UP 클래스 초정밀 선형 가이드는 어떻게 공작 기계 위치 정확도를 향상합니까?

표준 리니어 가이드는 작동 중 위치 편차, 진동 및 정밀 감쇠를 쉽게 유발하여 CNC 공작 기계, 반도체 및 의료 정밀 장치와 같은 고급 장비의 가공 정확도 및 수율에 심각한 영향을 미칩니다. 주요 단점을 요약하면 다음과 같습니다.

- 느슨한 공차 제어: 표준 N/H/P 등급 가이드는 높이 및 너비 편차 범위가 커서 다축 공작 기계의 조립 평탄도가 일관되지 않습니다.

- 작동 중 진동 및 지터: 일반 레일은 고속 왕복 운동 중에 뚜렷한 마찰 진동을 발생시켜 정확한 위치 결정을 방해합니다.

- 불안정한 하중 응력 분포: 불균일한 힘 베어링은 국부적인 변형을 초래하여 장기간 작동하는 동안 위치 결정 정확도가 점차 감소합니다.

- 빠른 정확도 감쇠: 내마모성이 낮고 표면 조도가 낮기 때문에 장거리 작동 및 잦은 윤활 교체 후 정밀도가 급격히 저하됩니다.

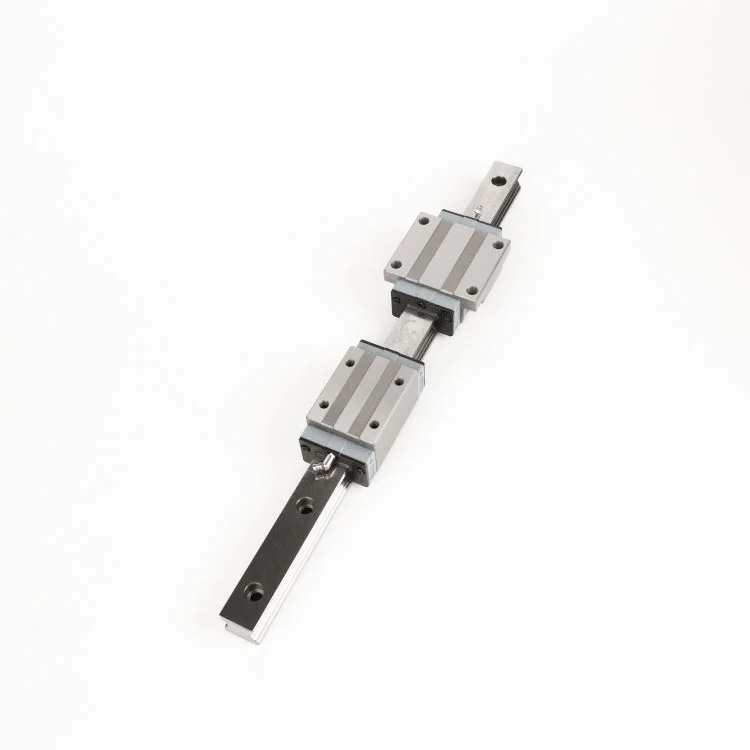

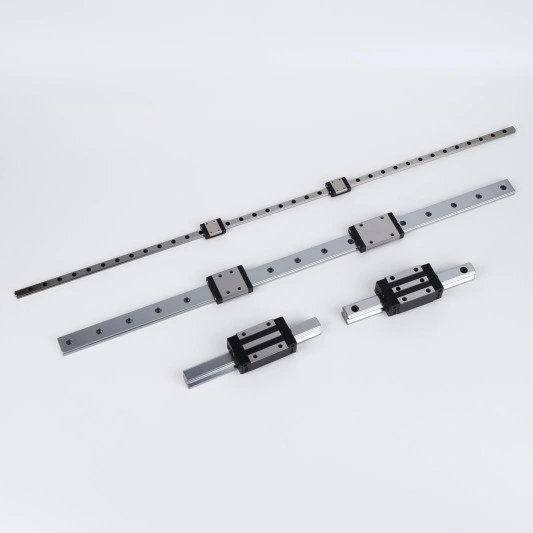

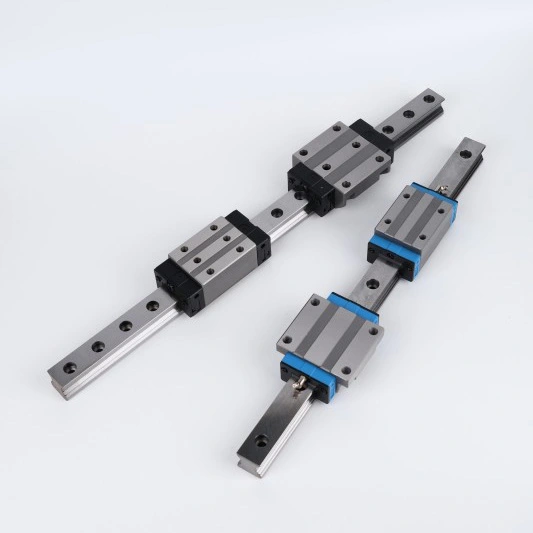

마이투 UP 클래스 초정밀 선형 가이드의 핵심 장점

마이투 초정밀 선형 가이드업그레이드된 재료, 최적화된 구조 설계 및 더욱 엄격한 제조 표준을 통해 기존 가이드 레일의 정확도 병목 현상을 해결합니다. 고급 공작 기계 장비에 안정적인 미크론 수준의 위치 결정 성능을 제공합니다.

1. 30% 더 엄격해진 제조 공차로 매우 낮은 편차 보장

- 업계 표준 레일보다 제조 공차가 30% 더 엄격한 초정밀 연삭 공정을 채택합니다.

- △H(높이 편차), △W(폭 편차)를 엄격하게 관리합니다. 레일이 500mm 이하인 경우 UP 등급 공차 편차는 2μm에 불과하여 다축 조립에 대한 초고일관성을 실현합니다.

- 모든 완성된 레일은 프로필 투영 정밀도 테스트를 통과하며 각 배치에 대해 제공되는 공식 검사 보고서를 통해 안정적인 포지셔닝 벤치마크 정확도를 보장합니다.

2. 4점 접촉 구조로 하중 및 동작 안정성 최적화

- 최적화된 궤도 형상 설계로 4점 균일 응력 접촉을 형성하여 무거운 하중과 모멘트 하중을 고르게 분산시킵니다.

- 불균형한 힘으로 인한 국부 변형 및 위치 오프셋을 효과적으로 방지하여 일관된 선형 모션 트랙을 유지합니다.

- 강력한 다축 모멘트 부하 적응성, 복잡한 고정밀 공작 기계 연계 처리와 완벽하게 일치합니다.

3. 고경도 SUJ2강으로 장기간 정밀 감쇠 방지

- 고탄소 크롬 베어링강(SUJ2 등가)으로 제작되었으며 58-62 HRC로 고주파 경화되었습니다.

- 매우 높은 재료 경도는 내마모성을 크게 향상시켜 장기간 마찰로 인한 치수 변화를 방지하고 영구적인 위치 안정성을 보장합니다.

- 정밀 연삭 궤도 표면은 Ra 0.4–0.8μm에 도달하여 마찰 저항과 미세한 운동 오류를 최소화합니다.

4. 저진동 및 저소음 모션으로 동적 포지셔닝 최적화

- 최적화된 롤링 매칭 구조로 표준 가이드 대비 작동 소음을 40% 감소시켰습니다.

- 고속 작동 중 고주파 진동을 효과적으로 억제하여 동적 위치 지터를 제거합니다.

- 재윤활 간격을 2,000km로 연장하여 잦은 유지보수 및 오일 교체로 인한 정밀도 변동을 줄입니다.

전문적인 씰링 및 표면 보호로 장기적인 정확도 유지

- 다중 미로 씰링 시스템: 강화된 씰링 구조가 통합되어 먼지, 절삭액 및 불순물이 궤도로 유입되는 것을 차단하여 마모 및 정밀 손상을 방지합니다.

- 맞춤형 부식 방지 처리: 옵션으로 제공되는 흑색 산화물 코팅 및 무전해 니켈 도금으로 녹 및 표면 산화를 방지하고 습하고 복잡한 처리 환경에서도 원래의 정밀도를 유지합니다.

핵심 애플리케이션 시나리오

마이투UP급초정밀 선형 가이드제로 오류 포지셔닝과 장기적으로 안정적인 정밀도가 요구되는 장비를 위해 특별히 설계되었습니다.

- 고정밀 CNC 공작 기계:

초정밀 머시닝센터, 정밀절단 및 연삭장비

- 반도체 제조 장비:

웨이퍼 핸들링 플랫폼, 정밀 감지 및 포지셔닝 장비

- 정밀 측정 장비:

3차원 측정기, 광학 감지 시스템

- 산업용 로봇공학:

고정밀 포지셔닝 로봇 팔 및 자동화된 핸들링 장비

- 의료기기 제조:

의료용 부품의 고정밀 성형 및 가공 장비

정밀 선형 모션 솔루션에 대한 Maitu의 고유한 장점

- 12년 이상의 전문 제조 경력:

16,000개 이상의 선형 모션 부품 사양을 갖춘 성숙한 생산 경험을 바탕으로 5,000개 이상의 글로벌 산업 고객에게 서비스를 제공합니다.

- 완전한 디지털 품질 추적성:

ERP 시스템은 원료 경화, 정밀 분쇄부터 완제품 테스트까지 전체 프로세스 모니터링을 실현하여 일관된 배치 정확성을 보장합니다.

- 듀얼 채널 공급 보장:

독립적으로 자체 개발한 고정밀 가이드 + 공인된 국제 브랜드 유통으로 비용 효율적인 초고정밀 맞춤형 요구 사항을 한 번에 충족합니다.

- 낮은 MOQ 및 빠른 배송:

각 제품에 대한 완전한 테스트 보고서를 통해 단일 샘플 맞춤화 및 안정적인 대량 배송을 지원합니다.

요약

공작 기계 위치 정확도는 엄격한 공차 제어, 안정적인 구조 작동 및 장기적인 감쇠 방지 성능에 따라 달라집니다. 마이투UP급 초정밀 리니어 가이드더욱 엄격한 제조 표준, 고경도 내마모 소재 및 진동 감쇠 모션 설계를 통해 기존 가이드 레일의 일반적인 정밀 문제점을 효과적으로 해결합니다. 수율과 가공 정밀도를 향상시키는 고급 공작 기계를 위한 가장 안정적인 업그레이드 솔루션입니다.

문의하기UP급 리니어 가이드 매개변수 비교 및 ​​맞춤형 정밀 모션 솔루션을 만나보세요!
