서포트 유닛 고정측 및 지지측

Maitu의 지지 장치 고정 및 지지 측면은 정밀하게 설계되었으며 기본적으로 고정 측면과 지지 측면의 두 가지 유형으로 제공되며 각각은 시스템 내에서 특정 기계 기능을 수행하도록 설계되었습니다. 지지 장치의 구성은 모든 리드 스크류 조립의 기본 측면으로, 작동 안정성을 보장하고 정밀한 선형 운동을 달성하는 데 중요합니다.

문의 보내기

제품 설명

Maitu 공장의 지지 장치 고정 및 지지 측면의 특징은 축 방향과 방사형 방향 모두에서 움직임을 제한하는 능력입니다. 일반적으로 앵귤러 콘택트 베어링 쌍 또는 스러스트 베어링과 결합된 깊은 홈 볼 베어링을 통합하여 나사의 방사형 하중과 스러스트 하중을 모두 견고하게 흡수합니다. 이 구성은 견고한 축 고정을 제공하도록 설계되어 고정밀 포지셔닝과 상당한 양방향 추력 전달이 필요한 응용 분야에 없어서는 안 될 구성 요소입니다.

반대로, 지지 장치 고정 및 지지 측면은 방사형 지지를 제공하면서 축방향 플로트를 허용하는 용량이 특징입니다. 일반적으로 단일 깊은 홈 볼 베어링 또는 방사형 부싱을 사용하여 열 변화로 인해 나사 샤프트가 축 방향으로 자유롭게 팽창하거나 수축할 수 있습니다. 이 특정 설계는 긴 나사 조립품의 열 신장을 보상하고 위험한 내부 응력, 결합 및 잠재적인 시스템 오류를 방지하는 데 중요합니다.

그러나 고정측과 지지측 사이의 선택은 단순한 선택이 아니라 체계적인 설계 결정입니다. 잘못된 구성은 정확도 감소, 과도한 소음 및 조기 베어링 고장을 초래할 수 있습니다. 따라서 이러한 장치의 적절한 페어링과 정확한 정렬은 전체 모션 시스템의 무결성을 위해 나사 자체만큼 중요합니다.

우리는 통합 나사 및 지지 장치 솔루션을 제공하는 데 관심이 있습니다. 당사의 지지 장치 고정 및 지지 측면은 사다리꼴 및 ACME 나사의 사양과 일치하도록 설계되었습니다.

생산 매개변수

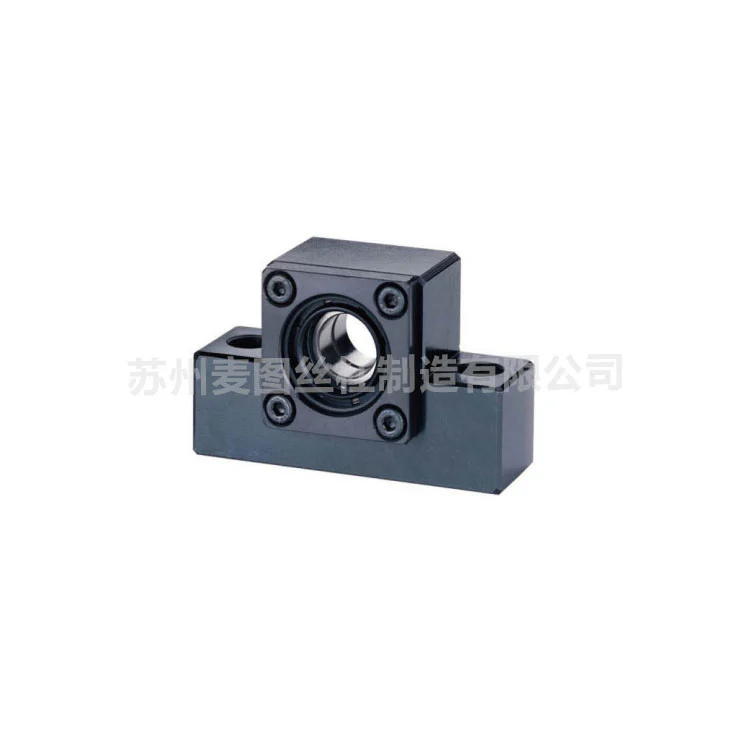

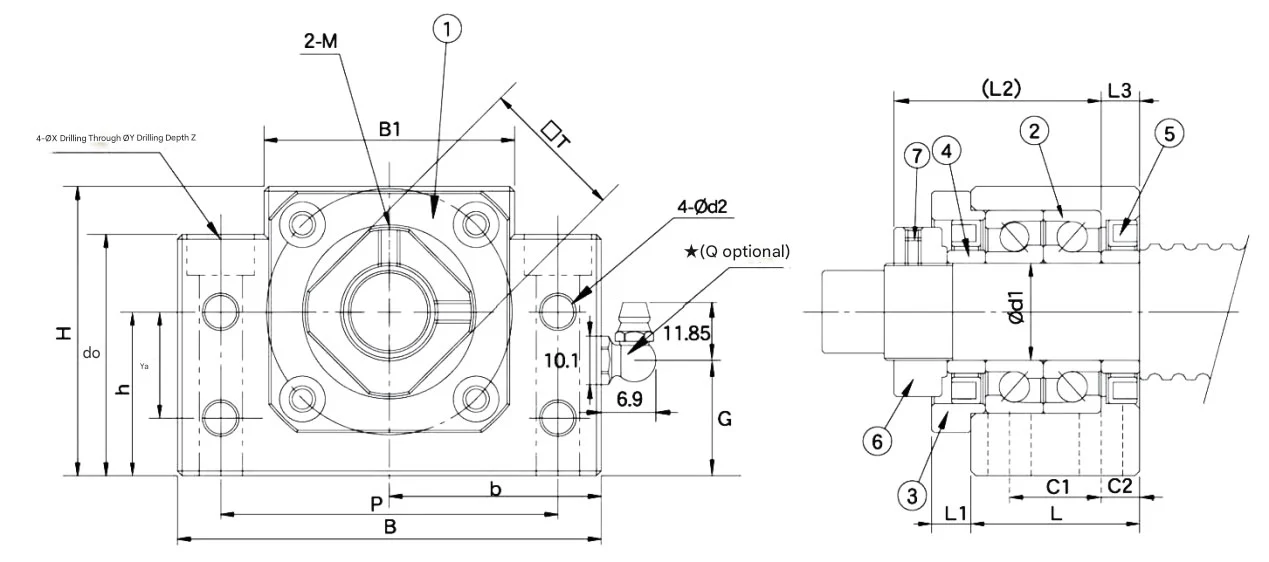

서포트 유닛 고정측 MBK 시리즈

모델	지름	L	L1	L2	L3	B	H	b	h	지하 1층	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

서포트 유닛 서포트측 MBF 시리즈

모델	지름	L	B	H	b	h	지하 1층	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

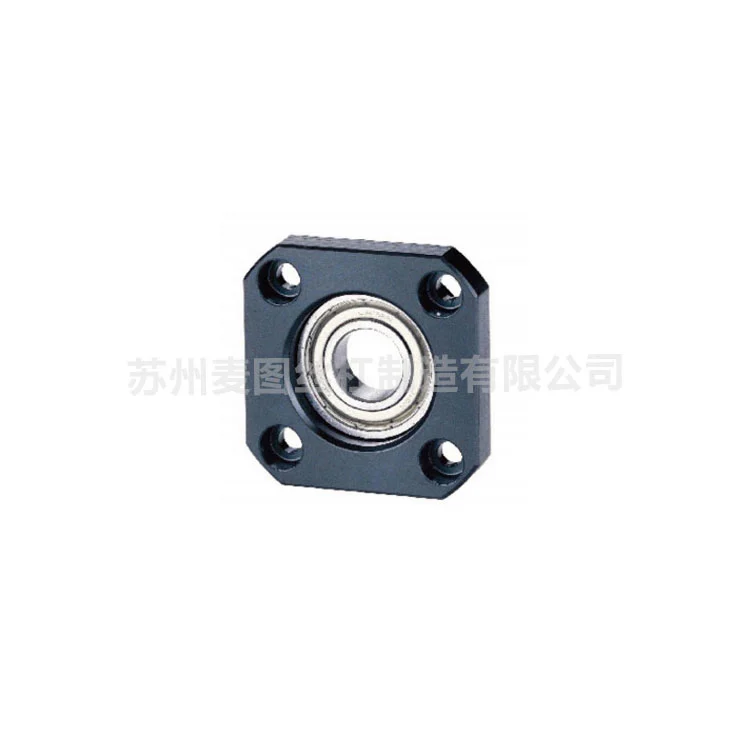

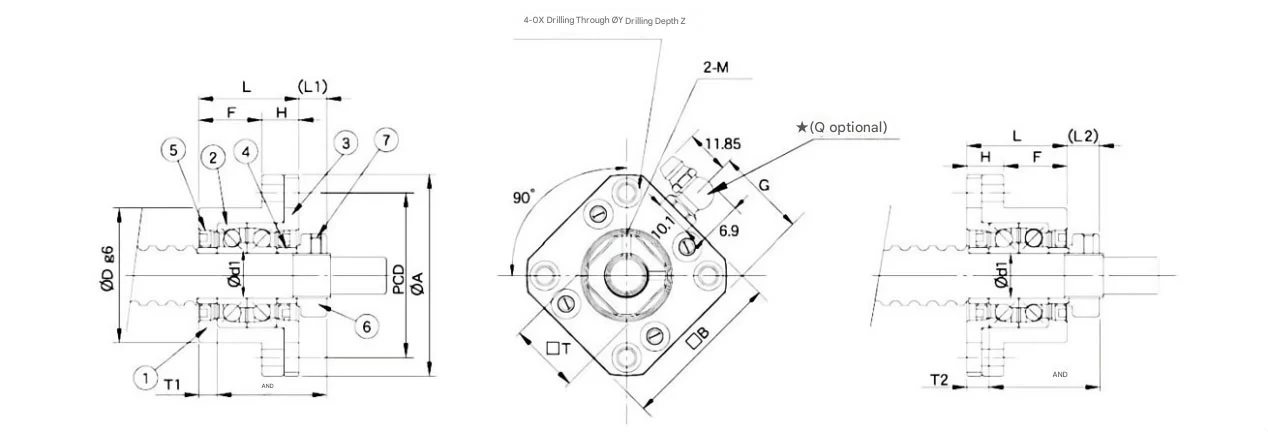

서포트 유닛 고정측 MFK 시리즈

모델	지름	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

서포트 유닛 서포트측 MEF 시리즈

모델	지름	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

마이투 제품을 선택하는 이유는 무엇입니까?

체계적인 모션 무결성

우리는 단지 부품만 판매하는 것이 아닙니다. 통합 모션 솔루션을 제공합니다. 당사의 고정 및 지지 장치는 사다리꼴 및 ACME 나사 사양과 완벽하게 일치하도록 설계되어 정렬 오류를 제거하고 전체 전송 시스템의 구조적 무결성을 보장합니다.

고급 열 보상 설계

당사의 "지지 측면" 장치는 축방향 플로트를 허용하도록 특별히 설계되었습니다. 나사 샤프트가 온도 변화에 따라 자유롭게 팽창하거나 수축할 수 있도록 함으로써 우리의 설계는 긴 나사 조립에서 조기 시스템 고장의 주요 원인인 내부 응력과 결합을 방지합니다.

고강성 양방향 하중

정밀한 위치 지정을 위해 당사의 "고정 측면" 장치에는 고급 앵귤러 콘택트 베어링이 통합되어 있습니다. 이 구성은 뛰어난 축방향 및 반경방향 제약을 제공하여 상당한 양방향 추력을 흡수하여 무거운 산업 부하에서도 정확한 정확도를 유지합니다.

12년 이상의 제조 전문성

상하이 잉치(Shanghai Yingqi)에서 유래한 전통과 쑤저우에서 10년 동안 독립 제조를 진행한 마이투(Maitu)는 깊은 도메인 경험을 제공합니다. 당사의 ISO 9001 인증 시설은 자체 개발한 ERP 시스템을 사용하여 생산의 모든 단계를 모니터링하여 모든 지원 장치가 엄격한 산업 허용 오차를 충족하는지 확인합니다.

입증된 성능 및 맞춤화

전 세계 고객에게 80,000개 이상의 제품을 공급함으로써 입증된 실적을 제공합니다. 표준 탄소강이 필요하든, 스테인레스강이나 청동과 같은 특수 재료가 필요하든, 10명의 엔지니어로 구성된 당사 팀은 특정 환경 및 기계적 요구 사항에 맞게 지지 장치를 맞춤화할 수 있습니다.

FAQ

지지 장치 고정 측과 지지 측을 올바르게 선택하는 방법은 무엇입니까?

표준 고정밀 설정에는 하나의 고정 측면(나사를 축 방향으로 잠그고 추력 하중을 처리하기 위해)과 하나의 지지 측면(열 팽창을 허용하면서 방사상 지지를 제공하기 위해)이 필요합니다. 당사 엔지니어링 팀은 귀하의 하중 방향 및 속도 요구 사항에 따라 특정 베어링 구성(예: 각도 접촉 대 깊은 홈)을 결정하는 데 도움을 드릴 수 있습니다.

귀하의 지지 장치는 사다리꼴 나사와 ACME 나사 모두와 호환됩니까?

예. 우리는 통합 솔루션을 전문으로 합니다. 당사의 지지 장치는 30° 사다리꼴 및 29° ACME 나사의 엔드 저널 치수와 일치하도록 특별히 가공되었습니다. 이는 매끄러운 핏을 보장하여 고속 작동 중 진동과 소음을 줄입니다.

Maitu는 이러한 장치의 베어링 수명을 보장하기 위해 어떤 조치를 취합니까?

우리는 정밀한 하우징 보어 연삭, 고탄소 크롬 베어링강 선택 등 엄격한 품질 관리 절차를 활용합니다. 우리 장치는 오염을 방지하기 위해 통제된 환경에서 조립되어 윤활유와 씰이 장기간 유지 보수가 필요 없는 성능을 제공하도록 보장합니다.

맞춤형 샤프트 직경과 특수 재료에 대한 지원 장치를 제공할 수 있습니까?

전적으로. 다양한 표준 사양을 제공하고 있으며, 당사 공장에는 CNC 선반과 고정밀 머시닝 센터가 갖춰져 있어 맞춤형 설계도 가능합니다. 우리는 귀하의 특정 도면과 기술 노트를 기반으로 부식성 환경을 위한 스테인레스 스틸을 포함한 다양한 재료를 사용하여 장치를 제조할 수 있습니다.

핫 태그: 지지유닛 고정측 및 지지측 공급업체, 제조업체, 공장
