부드럽고 안정적인 선형 운동을 위해 어떤 사다리꼴 나사 너트를 선택해야 합니까?

추상적인

A 사다리꼴 나사 너트기계가 덜거덕거리거나 위치를 벗어나거나 예상보다 훨씬 빨리 마모되기 전까지는 단순해 보입니다. 반복성을 저해하는 백래시, 부하 시 삐걱거리는 소리/소음, 끈끈한 움직임, 잦은 재윤활, 먼지와 잔해로 인한 나사산 손상을 처리한 적이 있다면, 근본 원인은 나사 자체가 아닌 너트 선택(재질, 맞춤, 형상 및 설치 방법)인 경우가 많습니다.

이 가이드에서는 부하, 속도, 정확성, 환경, 장착 스타일, 유지 관리 기대치 등 실제 결정 사항을 자세히 설명합니다. 귀하의 응용 분야에 필요한 방식으로 작동하는 너트입니다. 실용적인 비교표, 조기 고장을 방지하는 설치 요령, 깔끔하고 구매 가능한 사양을 작성하는 데 도움이 되는 짧은 FAQ도 있습니다.

개요

• 일반적인 실패 모드와 이로 인해 발생하는 문제점
• 다른 동작 옵션과 비교하여 사다리꼴 너트의 동작 방식
• 주문하기 전에 사용할 수 있는 선택 체크리스트
• 재료 및 디자인 옵션(백래시 방지 및 오일 프리 선택 포함)
• 너트 폼 팩터 및 장착 제약 조건
• 서비스 수명을 연장하는 설치 및 유지 관리 습관
• 맞춤형 너트가 "충분히 가까운" 표준 부품보다 더 의미가 있는 경우
• FAQ 및 빠른 사양 템플릿

목차

1. 실제 기계에서 사다리꼴 너트가 일반적으로 실패하는 경우
2. 모션 시스템에서 사다리꼴 나사 너트가 실제로 수행하는 작업
3. 실용적인 선택 체크리스트
4. 소재 및 디자인 옵션 비교
5. 너트 모양 및 장착 스타일
6. 백래시, 정확성 및 반복성
7. 조기 마모를 방지하는 설치 요령
8. 유지관리 및 수명연장 습관
9. 표준 너트가 작동하지 않고 맞춤화가 효과가 있는 경우
10. FAQ

실제 기계에서 사다리꼴 너트가 일반적으로 실패하는 경우

대부분의 구매자는 제품에 대한 쇼핑을 시작하지 않습니다.사다리꼴 나사 너트왜냐하면 그들은 지루하기 때문입니다. 무언가가 아프기 때문에 시작됩니다. 폐기율이 상승하고 유지보수 시간이 폭발적으로 늘어나거나 동작이 "잘못된 느낌"을 받습니다. 가장 일반적인 문제점과 그 이유는 다음과 같습니다.

• 포지셔닝을 망치는 백래시:너트와 나사 간 간격이 정확도 요구 사항에 비해 너무 크거나 설계에 예압이 부족합니다. 이는 방향을 반전할 때 머뭇거림, 원점 불일치, 반복 주기의 드리프트 등으로 나타납니다.
• 소음, 진동 및 "채터링":정렬 불량, 측면 로딩, 장착 강성 불량 또는 재료 결합으로 인해 종종 발생합니다. 마찰을 증폭시킵니다. 때로는 나사를 비난하지만 너트의 끼워맞춤과 설치가 진짜 원인인 경우가 많습니다.
• 빠른 마모 또는 실 손상:마모성 먼지, 윤활 부족, 부하에 맞지 않는 재료 또는 열을 발생시키는 듀티 사이클. 너트가 지우개처럼 마모되면 베어링이나 가이드 역할을 할 수 있습니다(그렇지 않아야 합니다).
• 달라붙거나 고르지 않은 움직임:오염, 마모(금속 대 금속 문제), 하중에 따른 변형 또는 열팽창 효과. "가공 불량"이라고 느껴지는 것은 단순히 너트 재질과 작동 환경이 일치하지 않기 때문일 수 있습니다.
• 유지 관리가 너무 많음:귀하의 응용 분야에서 빈번한 재윤활을 견딜 수 없는 경우 오일 프리/자체 윤활 설계를 원할 것입니다. 마찰을 줄이고 잔해물을 덜 끌어들이는 엔지니어링 폴리머.

핵심 내용: 너트를 선택하는 것은 "나사산에 맞는 너트를 찾는 것"보다는 성능 동작을 시스템에 일치시키는 것이 더 중요합니다. 현실 - 하중 경로, 가이드, 장착, 열 및 오염.

모션 시스템에서 사다리꼴 나사 너트가 실제로 수행하는 작업

A 사다리꼴 나사 너트나사의 회전을 선형 이동으로(또는 그 반대로) 변환하는 작업 인터페이스입니다. 실제로 이는 마찰 인터페이스, 마모 구성 요소가 되며, 설계가 제대로 지원되지 않으면 측면 하중의 "피해자"가 됩니다.

사다리꼴 나사산 시스템은 견고하고 비용 효율적이며 다양한 산업 조건을 견딜 수 있기 때문에 널리 사용됩니다. 재순환 볼 스크류 조립품과 비교하여 사다리꼴 시스템은 일반적으로 더 높은 고유 마찰을 제공합니다(이는 다음 작업에 유용할 수 있음). 일부 수직 하중에서는 자체 잠금 동작이 발생하지만 고속에서는 기계적 효율성이 떨어집니다. 그것은 "좋다"거나 "나쁘다"가 아니라 디자인의 균형입니다.

기계에 적당한 속도, 견고한 부하 용량 및 간단한 서비스 가능성이 필요한 경우 사다리꼴 너트 솔루션이 탁월한 선택이 되는 경우가 많습니다. 엔지니어링 선택 - 특히 올바른 재료를 선택할 때 필요한 경우 백래시 전략을 포함하고 올바르게 설치하십시오.

실용적인 선택 체크리스트

견적을 요청하거나 주문하기 전에 이 체크리스트를 사용하세요. 이는 가장 흔하고 비용이 많이 드는 불일치를 방지합니다. 즉, "맞는" 너트를 구입하는 것입니다. 하지만 성능이 좋지 않습니다.

• 부하 유형:축 방향으로만 작용합니까, 아니면 시스템이 실수로 측면 하중을 가합니까? (측면 하중은 가이드/베어링으로 ​​처리해야 합니다.)
• 듀티 사이클 및 속도:간헐적인 조정, 지속적인 사이클링 또는 열을 발생시키는 고속 이동?
• 정확성 요구사항:표준 클리어런스가 허용됩니까? 아니면 일관된 반전 동작을 위해 백래시 방지 솔루션이 필요합니까?
• 환경:먼지, 칩, 습기, 세척, 클린룸과 같은 위생 요구 사항, 화학 물질 또는 온도 변화?
• 윤활 정책:정기적으로 그리스를 칠할 수 있습니까? 아니면 유지 관리가 적고 오일을 사용하지 않는 접근 방식이 필요합니까?
• 장착 제약:플랜지 마운트, 블록 마운트, 콤팩트한 엔벨로프 또는 회전에 저항하는 넓은 본체?
• 소음과 느낌:"조용하고 부드러운" 모션 경험을 원하십니까(종종 폴리머 또는 최적화된 복합재 선택)?
• 서비스 전략:너트를 교체 가능한 마모 부품(공통)으로 사용하시겠습니까, 아니면 프리미엄 소재로 수명을 연장하시겠습니까?

이러한 항목에 대해 명확하게 답할 수 있다면 공급업체는 훨씬 적은 반복 횟수로 올바른 나사 맞춤, 너트 형상 및 재료 페어링을 추천할 수 있습니다.

소재 및 디자인 옵션 비교

다양한 너트 재질은 마찰, 열 및 오염에 따라 다르게 작동합니다. 최선의 선택은 실제 작동 조건에 따라 달라집니다. 단지 "강할수록 좋다"가 아닙니다. 아래 표를 빠른 의사결정 지도로 활용하세요.

실용적인 팁: 환경이 더러운 경우 "기름기가 많아지면" 연마 입자가 갇혀 상황이 악화될 수 있습니다. 이러한 경우 자체 윤활 설계 또는 폴리머 기반 옵션이 더 긴 서비스 수명과 보다 일관된 동작을 위한 더 현명한 방법이 될 수 있습니다.

너트 모양 및 장착 스타일

완벽한 재료라 할지라도 잘못된 형상으로 인해 설치 중에 골치 아픈 문제가 발생하거나 회전, 느슨함 또는 강성이 저하될 수 있습니다. 공통 너트 폼 팩터가 존재하는 이유는 각각 장착 문제를 해결하기 때문입니다.

• 직선(원통형) 유형:하우징이 이미 정렬 및 회전 방지 기능을 지원하는 경우 간단한 통합이 가능합니다.
• 플랜지 유형:쉬운 축 위치 지정 및 볼트 체결; 빠른 교체와 일관된 조립이 필요할 때 유용합니다.
• 블록 유형:안정적인 장착, 쉬운 회전 방지 제어, 맞춤형 기계 프레임에 적합합니다.
• 와이드 타입:특정 하우징에 대한 추가 접촉 면적 및 강성; 원하지 않는 비틀림을 줄이는 데 도움이 될 수 있습니다.
• 컴팩트한 경제형:봉투 문제와 부하가 적당한 공간 절약형 빌드입니다.

너트가 자유롭게 회전하면 축이 올바르게 변환되지 않습니다. 나사 정렬을 유지하면서 너트 회전을 방지하는 장착 설계를 항상 확인하십시오. 선형 가이드로.

백래시, 정확성 및 반복성

백래시는 방향을 바꿀 때 느끼는 "잃어버린 동작"입니다. 드라이브는 회전하지만 스테이지는 즉시 움직이지 않습니다. 많은 시스템에서 백래시가 허용됩니다. 픽 앤 플레이스, 계측, 투약 장비, 마이크로 포지셔닝 등 다른 분야에서는 거래를 중단시키는 요소입니다.

새로운 문제를 일으키지 않고 백래시를 관리할 수 있는 실용적인 방법은 다음과 같습니다.

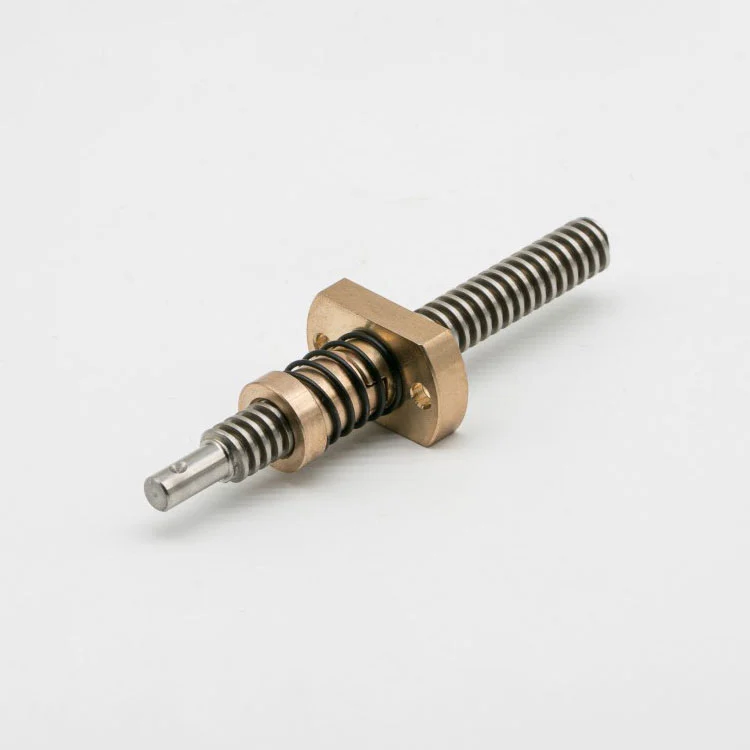

• 백래시 방지 너트 설계를 사용하십시오.분할/사전 로드 배열은 동작을 부드럽게 유지하면서 플레이를 줄일 수 있습니다. 이는 정밀 시스템에 있어서 가장 깔끔한 옵션인 경우가 많습니다.
• 너트를 나사에 맞추십시오.스레드 프로파일, 피치/리드 및 맞춤 등급이 일관되어야 합니다. "거의 호환됨"은 시끄럽고 빠르게 마모됩니다.
• 정렬 및 측면 하중 제어:백래시는 정렬 불량으로 인한 바인딩으로 인해 실제로 발생하는 문제로 인해 비난을 받습니다.
• 토크 마진 확인:백래시를 줄이면 일반적으로 마찰이 약간 증가합니다. 모터/드라이브가 과열 없이 처리할 수 있는지 확인하십시오.

목표가 반복성이라면 시스템의 성능은 가장 취약한 링크인 너트 맞춤, 나사 진직도, 가이드 레일 품질, 베어링 지지대와 어셈블리 정렬이 모두 상호 작용합니다. 너트를 독립형 상품이 아닌 시스템 구성요소로 취급하십시오.

조기 마모를 방지하는 설치 요령

많은 조기 실패가 "존재하게 됩니다". 고품질사다리꼴 나사 너트억지로 하면 빨리 닳을 수 있다 정렬 불량이나 측면 하중을 방지합니다. 이러한 습관은 지루하지만 몇 달을 절약해 줍니다.

• 가이드가 측면 하중을 처리하도록 합니다.선형 레일/부싱을 사용하여 나사-너트 쌍이 주로 축방향 하중을 받도록 합니다.
• 나사 지지대를 견고하게 유지하십시오.적절한 엔드 베어링은 특히 긴 스트로크에서 휘핑과 진동을 줄여줍니다.
• 조이기 전에 정렬하십시오.가볍게 조립하고 손으로/저속으로 전체 스트로크를 진행한 다음 패스너를 점차적으로 조이십시오.
• 파편으로부터 보호하십시오:벨로우즈, 커버 및 와이퍼는 먼지가 많거나 칩이 발생하는 환경에서 연마 마모를 크게 줄여줍니다.
• 회전 방지 기능을 과도하게 조이지 마십시오.너트 하우징을 고르지 않게 조이면 너트 하우징이 뒤틀려 바인딩이 발생할 수 있습니다.

여행 중에 빡빡한 느낌이 들면 정지하고 정렬 상태를 진단하십시오. "힘을 다해" 사용하지 마십시오. 전원 공급은 스레드가 손상되는 방식입니다. 모터가 과열되고 너트는 축의 다른 부분에서 문제가 발생하는 희생적인 부분이 됩니다.

유지관리 및 수명연장 습관

마찰을 사후 고려가 아닌 관리 변수처럼 처리하면 사다리꼴 시스템이 오래 지속될 수 있습니다.

• 현실적인 윤활 루틴을 설정하십시오.온도와 오염에 따라 윤활제 유형을 선택하고 간격을 일관되게 유지하십시오.
• 다시 윤활하기 전에 청소하십시오.그릿에 그리스를 추가하면 연삭 페이스트가 생성됩니다.
• 초기 증상 검사:토크 상승, 소음 증가 또는 눈에 보이는 먼지 축적은 조기 경고입니다.
• 추적 주기 수:너트가 설계된 마모 부품인 경우 계획된 교체를 통해 가동 중단 시간을 방지할 수 있습니다.
• 해당하는 경우 오일 프리/자체 윤활 옵션을 사용하십시오.특히 접근이 제한되거나 청결이 중요한 경우에는 더욱 그렇습니다.

날짜, 환경 메모, 토크/소음 관찰 등 간단한 유지 관리 기록을 통해 고장난 부품보다 더 많은 정보를 얻을 수 있는 경우가 많습니다.

표준 너트가 작동하지 않고 맞춤화가 효과가 있는 경우

장착 공간이 이상하거나 환경이 엄격하거나 정확도 요구 사항이 까다롭지 않은 한 표준 카탈로그 부품은 훌륭합니다. 사용자 정의는 일반적으로 다음 중 하나에 해당할 때 정당화됩니다.

• 기존 하우징(블록, 플랜지, 와이드 바디, 컴팩트 엔벨로프)에 맞도록 특정 너트 모양이 필요합니다.
• 정밀도와 부드러움의 균형을 맞추고 있으며 맞춤형 백래시 방지 접근 방식을 원합니다.
• 환경적 제약(위생, 낮은 오염 내성, 제한된 윤활 접근)이 있습니다.
• 특정 폴리머 성능 프로필(낮은 마찰, 낮은 소음, 안정성 또는 긴 서비스 간격)을 원합니다.
• 대상 나사와의 안정적인 나사 결합이 필요하고 추측보다는 제어된 일치를 원합니다.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.다양한 너트 유형을 포함하여 사다리꼴 너트를 실제 적용 요구 사항에 맞추는 데 중점을 둡니다. 가공된 폴리머 옵션, 오일 프리 솔루션 및 백래시 방지 구성으로 너트는 나사, 하우징 및 환경과 함께 작동합니다. 그들과 싸우는 대신.

구매 사양을 준비하는 경우 선택 속도를 높이기 위해 공급업체에 보낼 수 있는 간단한 구조는 다음과 같습니다.

• 스레드 지정:사다리꼴 크기 + 리드/피치 + 손(오른쪽/왼쪽) + 특수 프로파일 메모
• 너트 스타일:스트레이트 / 플랜지 / 블록 / 와이드 / 콤팩트 + 키 치수 + 회전 방지 방식
• 재료:황동/청동/강철/폴리머 유형 + 환경 참고 사항(먼지, 세척, 온도)
• 성능 목표:백래시 예상, 소음 선호도, 윤활 정책, 듀티 사이클

FAQ

큐:나사를 교체하지 않고 마모된 너트를 교체할 수 있습니까?
에이:종종 그렇습니다. 그러나 나사 마모에 따라 다릅니다. 나사산이 눈에 띄게 마모되었거나 축 토크가 크게 증가한 경우 새 너트는 성능을 복원하지 못할 수 있습니다. 중요한 포지셔닝을 위해서는 두 구성 요소를 함께 평가하십시오.

큐:오일 프리 너트는 정말 유지 관리가 필요 없나요?
에이:오일 프리 설계는 윤활 요구 사항을 줄이고 그리스를 사용할 수 없는 곳에 도움이 되지만 여전히 검사가 필요합니다. 윤활 전략에 관계없이 정렬, 오염 및 측면 로딩으로 인해 수명이 단축될 수 있습니다.

큐:조용한 움직임에 가장 적합한 재료는 무엇입니까?
에이:다양한 폴리머 옵션(예: 나일론 또는 아세탈 기반 소재)을 사용하면 소음을 줄이고 보다 부드러운 느낌을 제공할 수 있습니다. 보다 까다로운 조건의 경우 고성능 폴리머가 더 나은 안정성과 긴 수명을 제공할 수 있습니다.

큐:정확성을 위해 항상 백래시 방지 너트가 필요합니까?
에이:항상 그런 것은 아닙니다. 응용 분야에서 방향이 거의 바뀌지 않거나 제어 시스템이 백래시를 보상하는 경우 표준 간격이 괜찮을 수 있습니다. 반전 반복성이 중요한 경우 일반적으로 백래시 방지 설계가 가장 직접적인 솔루션입니다.

큐:하중이 "사양 이내"임에도 불구하고 너트가 빨리 마모되는 이유는 무엇입니까?
에이:가장 일반적인 원인은 정렬 불량, 측면 부하(가이드가 제 역할을 하지 않음), 오염, 듀티 사이클로 인한 열 축적입니다. 축 설계 또는 설치를 수정하면 "더 강한" 너트로 전환하는 것보다 수명이 더 연장되는 경우가 많습니다.

큐:올바른 추천을 신속하게 받으려면 어떤 정보를 보내야 합니까?
에이:나사산 크기/리드, 스트로크 길이, 하중 방향 및 크기, 속도/사용률, 환경(먼지/물/화학물질), 장착 스타일 및 백래시 제어가 필요한지 여부. 집회 공간 사진도 도움이 됩니다.

결론

권리사다리꼴 나사 너트단순한 나사산 부품이 아니라 소음, 정확성, 사용 수명에 영향을 미치는 성능 결정입니다. 유지보수 작업량. 재료, 너트 형상, 백래시 전략 및 설치 방식을 실제 작동 조건에 일치시키면, 사다리꼴 시스템은 매우 신뢰할 수 있고 비용 효율적일 수 있습니다.

표준 옵션을 선택하거나 너트를 하우징, 부하 및 환경에 맞게 조정하는 데 도움이 필요하면 다음 연락처로 문의하세요.Suzhou Maitu Screw Rod Manufacturing Co., Ltd.기본 매개변수와 애플리케이션 노트를 사용하여저희에게 연락주세요축 문제를 안정적이고 반복 가능한 모션 솔루션으로 전환합니다.
