기계식 변속기 시스템에서 핵심 변속기 부품인 스크류는 장비의 정확성, 효율성 및 서비스 수명에 직접적인 영향을 미칩니다. 두 가지 주류 카테고리로서,사다리꼴 나사볼 스크류는 종종 많은 구매자와 엔지니어가 선택에 얽히게 만듭니다. 둘 사이의 핵심 차이점은 무엇입니까? 귀하의 장비 요구 사항에 어느 것이 더 적합합니까? 오늘 기사에서는 구조, 성능, 용도 등 주요 차원에서 사다리꼴 나사와 볼 나사의 차이점을 종합적으로 분석하고 올바른 제품을 빠르게 선택할 수 있도록 도와드립니다!
1. 다양한 핵심 구조: 전송 원리에 따라 기본 차이점이 결정됩니다.
사다리꼴 나사와 볼 나사의 본질적인 차이점은 핵심 전달 구조의 차이에서 비롯되며, 이는 둘 사이의 모든 후속 성능 차이의 기초를 직접적으로 제공합니다.

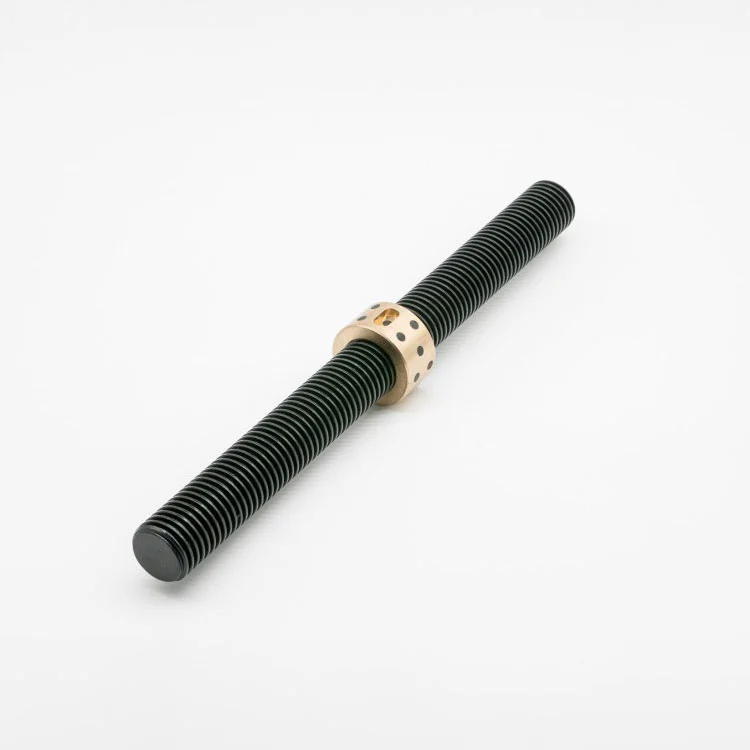

사다리꼴나사 : 사다리꼴나사(치형각도는 보통 30° 또는 29°)를 직접 전달하는 방식으로 나사가 너트의 나사면에 직접 접촉되며 나사산 간의 맞물림을 통해 동력전달과 직선운동 변환이 이루어진다. 구조는 비교적 단순하며 주로 사다리꼴 나사, 너트 및 필요한 윤활 및 방진 부품으로 구성되며 추가적인 전동체 구조가 없습니다. 이 직접 접촉식 전달 방식은 이후의 "낮은 정밀도, 높은 마찰" 및 기타 특성의 핵심 소스입니다.
볼 스크류: 볼(보통 강철 볼)이 스크류와 너트 사이에 롤링 요소로 추가됩니다. 나사와 너트의 내부 나사산은 볼과 일치하는 호 모양의 궤도로 설계되었습니다. 전송 중에 모터는 나사를 구동하여 회전하고 볼은 궤도에서 굴러갑니다. 볼의 롤링은 나사와 너트 사이의 상대적인 움직임을 실현합니다. 동시에 볼은 리턴 장치를 통해 순환 및 왕복하여 지속적인 변속기를 형성합니다. 이러한 "미끄럼 마찰 대신 구름 마찰"의 구조 설계를 통해 정확성과 효율성 측면에서 질적 향상을 달성할 수 있습니다.
핵심 요약: 사다리꼴 나사는 "슬라이딩 변속기"이고 볼 나사는 "구름 변속기"입니다. 구조적 차이는 둘 사이의 모든 차이점의 "뿌리"입니다!
2. 핵심성과 비교 : 장단점을 5차원으로 명확하게 파악
구조의 차이는 바로 성능의 차이로 나타나며, 성능은 선택의 핵심 기준입니다. 다음은 정확성, 효율성, 부하, 수명, 소음의 5가지 핵심 차원에서 두 가지의 차이를 직관적으로 느끼는 데 도움이 됩니다.
1. 정확도: 볼 스크류는 롤링 등급의 장점을 가지며 사다리꼴 스크류는 기본 요구 사항을 충족합니다.
정확도는 특히 정밀 가공 및 자동화 장비의 경우 스크류 전동의 핵심 지표 중 하나입니다.
사다리꼴 나사는 나사산 표면과 직접 슬라이딩 접촉을 채택하기 때문에 나사산 표면은 전달 과정에서 상대적으로 빠르게 마모되고 "크롤링"(저속 작동 중 고르지 않은 움직임)이 발생하기 쉬워 위치 결정 정확도와 반복성이 낮습니다. 일반적으로 정확도 수준은사다리꼴 나사C7-C10 사이에 있으며 일반 전송 시나리오의 요구만 충족할 수 있으며 고정밀 장비에는 적용할 수 없습니다.
볼 스크류는 볼 롤링 전달의 장점을 활용합니다. 변속기 과정 중 마찰력은 작고 균일하며 마모 정도는 사다리꼴 나사보다 훨씬 낮으며 크롤링 현상은 기본적으로 존재하지 않습니다. 정확도 수준은 C3-C5의 고정밀 수준에 도달할 수 있으며 일부 고급 모델은 C2 수준에도 도달할 수 있습니다. 미크론 수준의 포지셔닝을 정확하게 달성할 수 있으며 CNC 공작 기계, 정밀 테스트 장비 및 자동화 로봇과 같이 매우 높은 정확도 요구 사항이 있는 장면에 완벽하게 적합합니다.
2. 효율성: 볼 스크류는 상당한 에너지 절약 이점을 갖는 반면, 사다리꼴 스크류는 에너지 소비가 더 높습니다.
전송 효율은 장비의 에너지 소비 및 운영 비용과 직접적인 관련이 있으며, 특히 장기간 지속적으로 작동하는 장비의 경우 더욱 그렇습니다.
사다리꼴 나사의 미끄럼 마찰 전달 방식은 마찰 계수가 크고(보통 0.15~0.25 사이) 마찰을 극복하는 데 많은 양의 동력이 소비됩니다. 전송 효율은 낮으며 일반적으로 30%-50%에 불과합니다. 이는 모터 출력의 절반 이상이 마찰로 인해 손실되어 에너지 소비가 증가할 뿐만 아니라 나사와 너트가 쉽게 가열된다는 것을 의미합니다.
볼 스크류의 구름 마찰 계수는 매우 작으며(0.003-0.005) 전달 효율은 90%-95%까지 높을 수 있습니다. 모터에서 출력되는 전력을 최대한 전송 전력으로 변환할 수 있어 장비의 에너지 소비를 줄일 뿐만 아니라 발열 현상도 줄여 장비를 장기간 더욱 안정적으로 작동할 수 있습니다.
3.로드: 각각 고유한 장점이 있습니다. 사다리꼴 나사는 충격에 강하고, 볼 나사는 고하중 및 원활한 전달에 적합합니다.
부하 용량은 시나리오에 따라 차별화되어야 합니다. 두 가지 모두 서로 다른 부하 유형에서 고유한 장점을 가지고 있습니다.
스레드 표면의 접촉 면적이 더 크고 슬라이딩 전달 특성으로 인해 사다리꼴 나사는 충격 하중을 견딜 수 있는 능력이 더 강하고 순간 충격이 큰 일부 시나리오(예: 작은 압력 장비, 수동 리프팅 메커니즘)에서 더 안정적으로 작동합니다. 그러나 고부하 연속 변속기 시나리오에서는 마찰 및 발열 문제가 악화되어 부하 용량이 제한됩니다.
볼 스크류는 볼의 다점 접촉을 통해 하중을 전달하고 안정적인 고하중 시나리오에서 더 나은 성능을 발휘하며 큰 축 하중을 견딜 수 있습니다. 동시에 고효율과 낮은 발열로 인해 고하중 연속 작동 시 안정성이 사다리꼴 나사보다 훨씬 우수하여 CNC 공작 기계 피드 샤프트, 중부하 자동 운반 장비 및 기타 시나리오에 적합합니다. 그러나 볼스크류의 충격 하중을 견디는 능력은 상대적으로 약하므로 강한 충격 시나리오에서의 남용은 피해야 합니다.
4. 수명: 볼 나사는 내구성이 더 뛰어나고 사다리꼴 나사는 유지 관리 비용이 높습니다.
서비스 수명은 장비의 유지 관리 비용 및 가동 중지 시간 손실과 직접적인 관련이 있으며 기업이 모델을 선택할 때 중요한 고려 사항입니다.
사다리꼴 나사의 미끄럼 마찰로 인해 나사산 표면이 더 빨리 마모되고 서비스 수명은 일반적으로 약 수천~10,000시간으로 짧아집니다. 사용 중에는 빈번한 윤활이 필요합니다. 그렇지 않으면 마모가 심해지고 유지 관리 비용과 가동 중지 시간이 늘어납니다.
볼스크류의 구름마찰과 마모는 매우 작습니다. 정기적으로 윤활을 하고 오염을 방지하는 한 서비스 수명은 수만 시간, 심지어 수십만 시간에 달할 수 있습니다. 구조의 복귀 흐름 장치는 성숙한 디자인을 가지고 있으며 볼 순환이 안정적이며 마모가 균일하여 유지 관리 빈도와 비용이 크게 절감됩니다. 장비의 높은 연속 작동이 필요한 생산 라인 시나리오에 특히 적합합니다.
5.소음: 볼 스크류는 더 조용하게 작동하는 반면 사다리꼴 스크류는 소음이 더 뚜렷합니다.
자동화된 생산 라인 및 사무 장비와 같이 소음이 필요한 시나리오에서 나사의 작동 소음은 중요한 지표입니다.
사다리꼴 나사의 슬라이딩 전달 중에 나사 표면 사이의 마찰과 크롤링 현상으로 인해 명백한 소음이 발생합니다. 특히 고속으로 실행할 때 소음이 더욱 커지고 일반적인 소음 값은 60데시벨을 초과합니다.
볼 스크류의 볼 롤링 전달이 더 안정적이고 마찰 소음이 매우 작습니다. 고정밀 처리 기술을 통해 작동 중 소음을 50데시벨 미만으로 제어할 수 있어 기본적으로 "조용한 작동"을 달성하며 실험실, 의료 장비, 사무 자동화 장비 등 저소음 시나리오에 적합합니다.
3. 적용 시나리오 비교: 올바른 나사 선택 = 장비의 가치 증가
위의 성능 차이와 함께 사다리꼴 나사와 볼 나사의 적용 시나리오 사이에는 명확한 구분선이 있습니다. 시나리오를 정확하게 일치시켜야만 최상의 결과를 얻을 수 있습니다.
핵심 애플리케이션 시나리오사다리꼴 나사: 정확도, 효율성 및 소음이 높지 않고 예산이 제한되어 있거나 수동 리프팅 플랫폼, 소형 게이트 개폐 메커니즘, 일반 운반 장비의 전송 메커니즘, 저비용 가정용 장비(예: 소형 리프트), 간단한 포장 장비 등과 같은 특정 충격 부하가 있는 시나리오에 적합합니다. 가장 큰 장점은 저렴한 비용, 간단한 구조, 낮은 유지 관리 임계값 및 "기본 전송" 요구 사항에 대한 적응성입니다.
볼 스크류의 핵심 응용 시나리오: CNC 공작 기계, 머시닝 센터의 피드 샤프트 전송, 자동화 로봇의 공동 전송, 정밀 테스트 장비의 위치 지정 메커니즘, 의료 장비(예: CT 기계, 수술 로봇), 전자 장비 정밀 조립 라인, 리튬 배터리 폴 피스 절단 장비 등과 같이 정확도, 효율성, 수명 및 소음에 대한 요구 사항이 높은 중급 및 고급 장비 시나리오에 적합합니다. 비용은 상대적으로 높지만 장비의 성능과 안정성을 크게 향상시키고 기업의 생산 가치를 높일 수 있습니다.
4. 선택 가이드: 올바른 나사를 선택하는 방법을 알려주는 3단계
두 가지의 차이점을 읽은 후에도 많은 사람들이 여전히 어떤 것을 선택해야 할지 모를 수 있습니다. 적응 계획을 신속하게 확정하는 3단계를 가르쳐주세요.
핵심 요구 사항을 명확히 합니다. 먼저 정확성, 효율성 및 수명에 대한 자체 시나리오의 핵심 요구 사항을 결정합니다. 미크론 수준의 정밀도와 장기간 연속 작동이 필요한 경우 볼 스크류를 직접 선택합니다. 단지 기본적인 변속기이고 예산이 제한되어 있다면 사다리꼴 나사를 선택하세요.
작업 조건 평가: 충격 하중이 있는지(있을 경우 사다리꼴 나사에 우선 순위가 부여됨), 소음 요구 사항이 있는지(저소음에는 볼 나사 선택), 작동 속도가 높은지(고속 시나리오에는 볼 나사 선택) 확인합니다.
종합 비용 계산: 구매 비용만 보지 마십시오. 볼스크류의 초기 구매 가격은 높지만 수명이 길고 유지 관리 비용이 낮으며 장기적인 종합 비용이 저렴합니다. 사다리꼴 나사는 처음에는 저렴하지만 유지 관리 및 교체를 자주 하면 장기적으로 비용이 더 높아질 수 있습니다.
아직도 사다리꼴 나사와 볼 나사 중 무엇을 선택해야 할지 혼란스러우신가요? 언제든지 저희에게 직접 문의해주세요! 우리는 스크류 로드 R&D 및 생산 분야에서 10년의 경험을 보유하고 있습니다. 우리는 귀하에게 무료 선택 컨설팅 서비스를 제공하고 귀하의 특정 작업 조건 및 장비 매개변수에 따라 독점적인 변속기 솔루션을 맞춤화할 수 있습니다. 고정밀 볼 스크류이든 비용 효율적인 사다리꼴 스크류이든 우리는 귀하의 요구를 충족시킬 수 있습니다. 품질 보증과 완벽한 애프터 서비스를 통해 걱정 없이 선택하실 수 있습니다!
