초정밀 선형 가이드가 최신 모션 시스템의 정확성, 안정성 및 신뢰성을 어떻게 향상시킬 수 있습니까?

기사 요약: 초정밀 선형 가이드매우 정확한 포지셔닝, 부드러운 이동, 높은 강성 및 장기 반복성을 요구하는 모션 시스템에 필수적입니다. 반도체 장비 및 정밀 공작 기계부터 로봇 공학 및 의료 기기에 이르기까지 올바른 선형 가이드는 가공 품질, 장비 안정성 및 운영 비용에 직접적인 영향을 미칠 수 있습니다. 이 기사에서는 초정밀 가이드웨이의 작동 방식, 가장 중요한 사양, 정밀 등급 비교 방법, 구매자가 다음과 같은 전문 제조업체의 신뢰할 수 있는 솔루션을 선택할 때 고려해야 할 사항에 대해 설명합니다.마이투.

목차

• 초정밀 선형 가이드가 중요한 이유는 무엇입니까?
• 고성능 선형 가이드를 정의하는 기술적 특징은 무엇입니까?
• 정밀 등급 및 공차가 성능에 어떤 영향을 미칩니까?
• 장기적인 정확성을 지원하는 재료 및 표면 처리는 무엇입니까?
• 초정밀 선형 가이드는 일반적으로 어디에 사용됩니까?
• 올바른 선형 가이드를 어떻게 선택해야 합니까?
• 구매자는 어떤 품질 관리를 기대해야 합니까?
• 자주 묻는 질문
• 최종 생각

초정밀 선형 가이드가 중요한 이유는 무엇입니까?

현대 자동화에서 선형 모션은 더 이상 단순히 구성 요소를 A 지점에서 B 지점으로 이동하는 것이 아닙니다. 반도체 제조, 정밀 검사, CNC 가공, 로봇 공학 및 의료 장비에는 편차가 매우 작은 반복 가능한 이동이 필요한 경우가 많습니다. 이러한 응용 분야에서는 몇 마이크로미터의 기하학적 오류라도 제품 품질, 조립 정확도 또는 측정 결과에 영향을 미칠 수 있습니다.

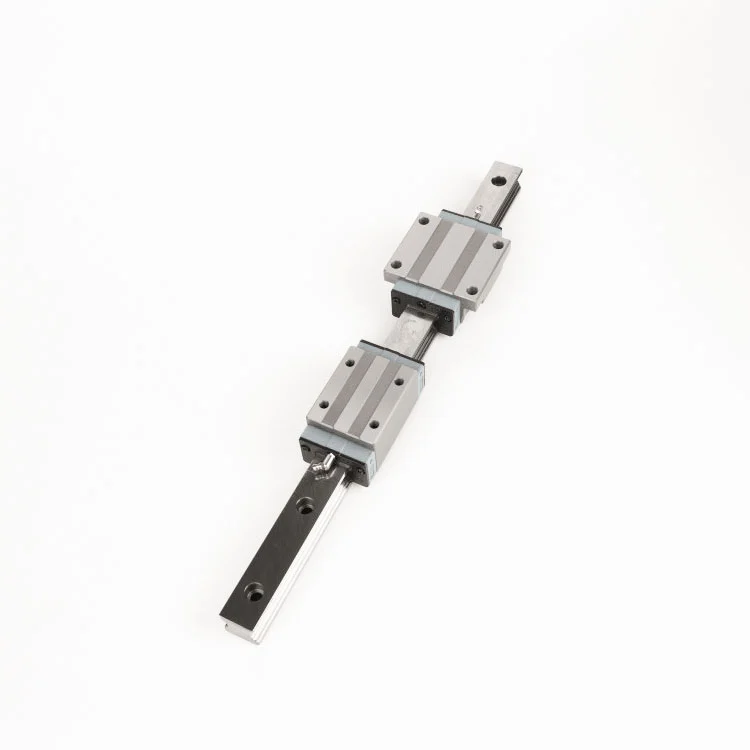

초정밀 선형 가이드는 가이드 레일과 캐리지 사이에 제어된 롤링 모션 인터페이스를 제공합니다. 최적화된 궤도 형상, 조심스럽게 연마된 장착 표면 및 제어된 제조 공차는 원치 않는 진동, 위치 변화 및 기계적 유격을 최소화하는 데 도움이 됩니다.

마이투는 까다로운 산업 응용 분야를 위한 선형 모션 제품을 개발하며 정밀 부품 제조 및 관련 솔루션 분야에서 12년 이상의 경험을 보유하고 있습니다. 초정밀 가이드웨이는 강성, 치수 일관성, 하중 성능 및 장기 신뢰성을 중심으로 설계되어 일반 선형 가이드가 충분한 정확도를 제공하지 못하는 시스템에 적합합니다.

따라서 초정밀 가이드의 가치는 치수 공차에 국한되지 않습니다. 실제 모션 성능을 결정하는 것은 기하학적 정확성, 재료 특성, 예압 동작, 설치 품질, 윤활, 밀봉 및 품질 검사의 조합입니다.

고성능 선형 가이드를 정의하는 기술적 특징은 무엇입니까?

정밀 선형 가이드는 단일 정확도 수치가 아닌 완전한 모션 구성요소로 평가되어야 합니다. 여러 기술적 특성이 함께 작용하여 성능을 결정합니다.

4점 접촉 및 부하 분산

최적화된 궤도 구조는 여러 접점에 적용된 하중을 분산시킬 수 있습니다. 이는 특히 다축 장비에서 가이드가 방사형 힘, 측면 힘 및 모멘트 하중을 보다 효과적으로 처리하는 데 도움이 됩니다.

정밀 연삭 표면

접지된 궤도와 장착 표면은 보다 부드러운 캐리지 이동과 향상된 치수 일관성에 기여합니다. Maitu는 초정밀 시리즈에 대해 표면 마감이 약 Ra 0.4–0.8 μm인 연삭 궤도를 지정합니다.

고강성

가이드가 무거운 툴링, 절삭력, 검사 모듈 또는 다축 메커니즘을 지원할 때 강성은 특히 중요합니다. 견고한 가이드웨이는 변형을 줄이고 작업 하중 하에서 위치 안정성을 유지하는 데 도움이 될 수 있습니다.

안정적인 밀봉 및 윤활

오염은 선형 모션 시스템의 주요 관심사입니다. 통합된 다중 미로 씰은 오염 물질이 롤링 요소와 궤도에 도달하는 것을 방지하는 데 도움이 됩니다. 옵션 윤활 솔루션을 사용하면 장시간 작동 중에 유지 관리 요구 사항을 더욱 줄일 수 있습니다.

• 안정적이고 부드러운 선형 운동
• 고부하 및 모멘트 부하 성능
• 여행 중 진동 감소
• 장착 및 작동 정확도 제어
• 먼지 및 외부 오염물질로부터 보호
• 올바르게 윤활하면 유지보수 간격이 길어집니다.

정밀 등급 및 공차가 성능에 어떤 영향을 미칩니까?

정밀 등급은 중요한 치수와 기하학적 특성이 얼마나 엄격하게 제어되는지를 결정합니다. 여러 개의 평행 레일 또는 조정된 축이 포함된 응용 분야의 경우 설치 및 작동 중에 작은 치수 차이가 누적될 수 있으므로 가이드웨이 간의 일관성이 특히 중요합니다.

예를 들어, Maitu의 생산 데이터는 N, H, P, SP 및 UP를 포함한 여러 정밀 등급을 제공합니다. UP 클래스는 나열된 범위에서 가장 높은 정밀도 범주를 나타냅니다.

참고: 표시된 값은 높이 및 너비 허용치(ΔH 및 △W)에 대한 생산 매개변수이며 특정 가이드 구성 및 적용 요구 사항과 함께 평가되어야 합니다.

동기화된 움직임이 필요한 시스템의 경우 더 높은 정밀도 등급을 선택하면 더 큰 치수 일관성을 제공할 수 있습니다. 그러나 가장 높은 등급이 자동으로 모든 기계에 가장 적합한 선택은 아닙니다. 구매자는 필요한 정확도, 하중, 레일 길이, 설치 조건, 운영 환경 및 총 프로젝트 비용의 균형을 맞춰야 합니다.

장기적인 정확성을 지원하는 재료 및 표면 처리는 무엇입니까?

재료 선택은 경도, 내마모성, 치수 안정성 및 사용 수명에 직접적인 영향을 미칩니다. SUJ2 등가 소재와 같은 고탄소 크롬 베어링강은 적절한 열처리를 통해 높은 경도를 얻을 수 있기 때문에 까다로운 구름 접촉 부품에 널리 사용됩니다.

마이투의 초정밀 리니어 가이드 시리즈는 지정된 경도가 약 58-62HRC인 고탄소 크롬 베어링강을 사용합니다. 정밀하게 연마된 궤도와 제어된 열처리는 지속적인 작동을 위한 안정적인 접촉 표면을 만드는 데 도움이 됩니다.

사용 환경에 따라 표면 처리도 고려할 수 있습니다. 흑색 산화물 및 무전해 니켈 도금은 추가적인 표면 보호 기능을 제공할 수 있으며 내식성 또는 환경적 내구성이 중요한 고려 사항일 때 유용할 수 있습니다.

• 기본 재료:고탄소 크롬 베어링강
• 경도:약 58~62HRC
• 경주로 마무리:대략 Ra 0.4~0.8μm
• 선택적 보호:흑색 산화물 또는 무전해 니켈 도금

초정밀 선형 가이드는 일반적으로 어디에 사용됩니까?

모션 요구사항이 엄격할수록 고정밀 가이드웨이의 잠재적 가치는 더욱 커집니다. 이러한 구성 요소는 장비가 지속적인 움직임이나 외부 부하를 처리하면서 반복 가능한 위치를 유지해야 하는 경우 특히 관련이 있습니다.

반도체 장비

웨이퍼 처리, 검사, 분배 및 포장 장비에는 고도로 제어된 움직임이 필요할 수 있습니다. 안정적인 선형 가이드는 포지셔닝 시스템이 반복성을 유지하고 원치 않는 진동을 줄이는 데 도움이 됩니다.

정밀공작기계

CNC 및 기타 고정밀 가공 장비는 절단 정확도와 반복 가능한 도구 위치 지정을 지원하기 위해 견고한 모션 구성 요소에 의존합니다.

산업용 로봇

로봇 시스템과 함께 사용되는 선형 축은 하중 변화와 복잡한 움직임 패턴을 경험할 수 있습니다. 강력한 모멘트 부하 용량은 다축 구성에서 안정성을 유지하는 데 도움이 될 수 있습니다.

정밀 측정 기기

측정 장비는 특히 기계적 편차에 민감합니다. 부드러운 움직임과 제어된 기하학적 공차는 측정 오류의 기계적 원인을 줄이는 데 도움이 될 수 있습니다.

의료 장비

의료 제조 및 정밀 기기에는 신뢰할 수 있는 위치 지정, 제어된 움직임 및 적절한 표면 보호가 필요한 경우가 많습니다. 가이드 선택은 기계적 성능과 환경적 요구 사항을 모두 고려해야 합니다.

올바른 선형 가이드를 어떻게 선택해야 합니까?

광고된 정밀도 등급만을 기준으로 가이드웨이를 선택하면 부적합한 설계가 발생할 수 있습니다. 더 나은 접근 방식은 전체 작동 환경과 기계적 요구 사항을 평가하는 것입니다.

1. 필요한 위치 정확도를 결정합니다.목표 정확도, 반복성 및 허용 가능한 기하학적 편차를 정의합니다.
2. 정적 및 동적 하중을 계산합니다.가반하중, 가속도, 절삭력, 모멘트 하중, 하중 분포를 고려하십시오.
3. 레일 길이를 확인하세요.레일이 길수록 공차 요구 사항이 다를 수 있으므로 길이와 정밀도 등급을 함께 평가해야 합니다.
4. 환경 조건을 평가합니다.먼지, 습도, 온도, 부식성 물질 및 클린룸 요구 사항을 고려하십시오.
5. 적합한 윤활제를 선택하십시오:마찰을 줄이고 일관된 롤링 성능을 지원하려면 적절한 윤활이 필수적입니다.
6. 설치 정확성 확인:매우 정밀한 가이드라도 잘못 가공되거나 잘못 정렬된 장착 표면을 보완할 수는 없습니다.
7. 검사 문서 요청:기술 검사 보고서는 제공된 구성 요소가 합의된 사양을 충족한다는 유용한 증거를 제공합니다.

요구 사항이 까다로운 프로젝트의 경우 엔지니어는 사양을 확정하기 전에 캐리지 구성, 예압, 장착 방법, 레일 평행성, 드라이브 시스템 상호 작용 및 예상 서비스 주기도 고려해야 합니다.

구매자는 어떤 품질 관리를 기대해야 합니까?

정밀 부품은 육안 검사보다는 측정 가능한 품질 관리가 필요합니다. 전문 공급업체는 원자재, 열처리, 연삭, 치수 검증, 작동 성능 및 최종 검사를 포괄하는 프로세스를 갖추고 있어야 합니다.

마이투는 자사의 제조 공정이 고탄소 크롬 베어링강 보관부터 열처리, 정밀 연삭, 최종 검사까지 ERP 기반 품질 추적성을 사용한다고 밝혔습니다. 또한 가이드웨이는 프로파일 투영, 소음 평가 및 하중 검증을 거치며 주문 시 검사 문서도 제공됩니다.

추적 가능한 검사 데이터가 들어오는 품질 관리, 프로젝트 문서화 및 장기 유지 관리 결정을 지원할 수 있기 때문에 이러한 접근 방식은 OEM 및 엔지니어링 팀에게 중요합니다.

마이투는 또한 5,000개 이상의 글로벌 고객에게 서비스를 제공한 경험과 함께 Suzhou 사업이 시작된 이후 개발된 정밀 리드 나사 및 선형 부품에 대한 16,000개 이상의 사양을 보고합니다. 생산 자원에는 소주와 동관에 시설이 포함되어 있어 소량 요구 사항과 대규모 생산 주문을 모두 지원합니다.

자주 묻는 질문

초정밀 선형 가이드란 무엇입니까?

초정밀 선형 가이드는 제어된 위치 지정, 부드러운 이동, 높은 강성 및 일관된 기하학적 공차가 필요한 응용 분야를 위해 설계된 고정밀 선형 모션 구성 요소입니다. 그들은 일반적으로 반도체 장비, 정밀 공작 기계, 로봇 공학, 측정 장비 및 의료 제조에 사용됩니다.

UP 등급 리니어 가이드가 표준 등급과 다른 점은 무엇입니까?

UP 등급 가이드웨이는 표준 등급보다 더 엄격한 치수 공차로 제조됩니다. 예를 들어, Maitu의 나열된 생산 매개변수는 최대 길이가 500mm인 UP 등급 레일에 대해 2μm의 △H 및 △W 허용치를 보여줍니다. 재종의 실제 적합성은 전체 기계 설계와 필요한 정확도에 따라 달라집니다.

고정밀 리니어 가이드에 일반적으로 사용되는 재료는 무엇입니까?

고탄소 크롬 베어링강은 열처리 후 높은 경도와 내마모성을 달성할 수 있기 때문에 까다로운 선형 운동 응용 분야에 일반적으로 선택됩니다. Maitu는 초정밀 시리즈에 약 58-62 HRC 경도의 SUJ2 등가 재료를 지정합니다.

리니어 가이드의 수명을 어떻게 향상시킬 수 있습니까?

올바른 설치, 적절한 예압, 적절한 윤활, 오염 제어, 적절한 하중 분배 및 정기 검사 모두가 서비스 수명에 기여합니다. 밀봉된 가이드웨이와 적절한 표면 처리는 까다로운 작동 환경에서 추가적인 보호 기능을 제공할 수 있습니다.

초정밀 가이드는 클린룸이나 반도체 용도에 적합합니까?

가이드 구성, 윤활, 밀봉, 표면 처리 및 청결 요구 사항이 해당 용도에 정확하게 일치할 때 적합할 수 있습니다. 민감한 환경의 경우 구매자는 주문하기 전에 공급업체와 재료, 코팅, 윤활, 입자 제어 및 검사 요구 사항을 논의해야 합니다.

최종 생각

초정밀 선형 가이드는 모션 정확도, 강성, 반복성 및 신뢰성이 장비 성능에 직접적인 영향을 미치는 응용 분야에서 중요한 역할을 합니다. 올바른 솔루션을 선택하려면 공칭 정밀 등급을 비교하는 것 이상이 필요합니다. 재료 품질, 궤도 마감, 하중 분산, 밀봉, 윤활, 설치 조건, 검사 절차 및 적용 요구 사항을 모두 함께 고려해야 합니다.

정밀 선형 모션 기술, 광범위한 제품 포트폴리오, 상세한 생산 매개변수 및 추적 가능한 품질 관리 프로세스 분야에서 12년 이상의 경험을 바탕으로 Maitu는 까다로운 산업 응용 분야를 위한 선형 가이드 솔루션을 제공합니다. CNC 장비, 반도체 기계, 로봇 공학, 정밀 측정 또는 의료 제조용 가이드웨이를 평가하는 경우 초정밀 선형 가이드 및저희에게 연락주세요정확도, 하중, 레일 길이, 환경 및 사용자 정의 요구 사항을 논의합니다.
