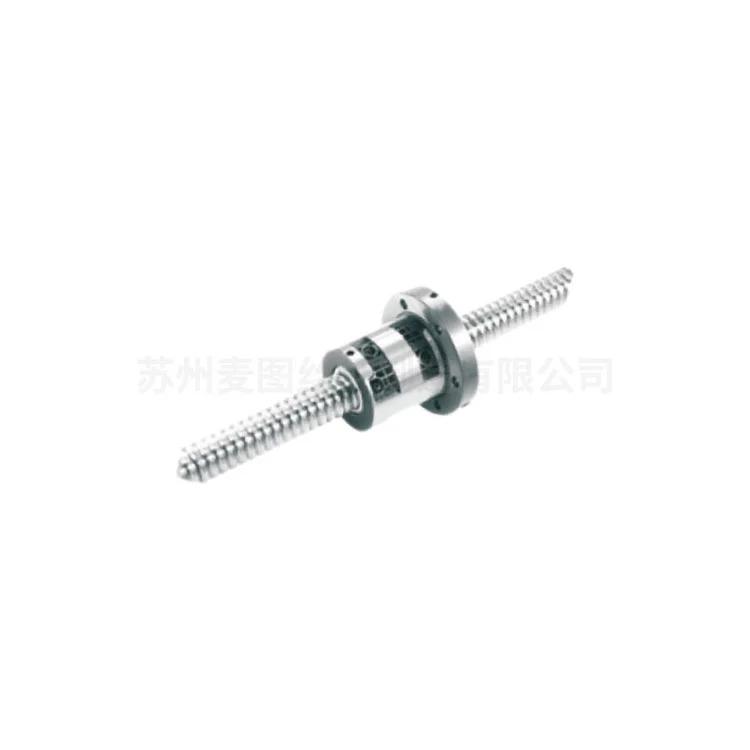

기사 요약:자재 취급 장비는 빠른 선형 이동, 안정적인 위치 지정, 높은 부하 용량 및 빈번한 시작-정지 조건에서 안정적인 작동이 필요합니다. 그만큼C7 자재 운반용 대형 리드 볼 스크류~에서마이투C7 정밀, 대형 리드 전송, 고강도 구조 및 맞춤형 구성을 결합하여 AGV, 창고 스태커, 리프팅 플랫폼, 자재 취급 로봇 및 자동화된 물류 시스템을 지원합니다.
목차
- 자재 취급에 C7 대형 리드 볼 스크류가 필요한 이유는 무엇입니까?
- 핵심 기능은 무엇입니까?
- 구매자는 어떤 사양을 비교해야 합니까?
- 자재 취급 성능을 어떻게 향상합니까?
- 어디에 사용되나요?
- 올바른 모델을 어떻게 선택해야 합니까?
- 어떤 유지 관리 방식으로 서비스 수명을 연장합니까?
- 자주 묻는 질문
자재 취급에 C7 대형 리드 볼 스크류가 필요한 이유는 무엇입니까?
현대 자재 취급 시스템은 짧은 사이클 시간과 반복 가능한 위치 지정을 유지하면서 점점 더 무거운 하중을 이동할 것으로 예상됩니다. 기존 기계식 변속기 구성요소는 장비가 근무일 내내 반복적으로 가속, 감속, 정지, 후진 및 재배치해야 할 때 어려움을 겪을 수 있습니다.
볼 스크류는 스크류와 너트 사이의 재순환 롤링 볼을 통해 회전 모터 입력을 제어된 선형 운동으로 변환합니다. 이 구름 접촉 메커니즘은 마찰을 줄이는 동시에 효율적이고 정확한 전달을 제공합니다. 자재 취급 장비의 경우 큰 리드 구성은 또 다른 중요한 이점을 추가합니다. 즉, 나사는 회전당 더 긴 선형 이동을 달성할 수 있습니다.
마이투의 자재 취급용 C7 대형 리드 볼 스크류는 이러한 요구 사항을 중심으로 특별히 개발되었습니다. C7 정밀 등급, 대형 리드 형상, 고강도 합금강 구조 및 하중 중심 설계로 인해 리프팅, 이송, 위치 지정 및 자동화된 이동과 관련된 까다로운 응용 분야에 적합합니다.
제조업체가 게시한 사양에 따르면 선택된 구성은 약 500kg ~ 5,000kg의 하중에 맞게 설계되었으며 응용 분야 요구 사항에 따라 맞춤형 설계를 개발할 수 있습니다. 이 제품은 작업장, 창고, 물류 센터 및 기타 산업 환경에서도 사용할 수 있도록 배치되었습니다.
핵심 기능은 무엇입니까?
1. 견고한 내하중 구조
자재 취급 시스템은 정적 하중뿐만 아니라 가속, 감속, 리프팅 및 정지 중에 생성되는 동적 힘도 경험할 수 있습니다. 볼 스크류는 고강도 합금강과 정밀 가공을 사용하여 까다로운 하중 조건을 지원합니다.
- 고부하 전송 애플리케이션용으로 설계됨
- 반복적인 움직임 중에 발생하는 충격에 대한 높은 저항력
- 무거운 물건을 들어올리고 옮기는 데 적합합니다.
- 다양한 장비 구조에 맞게 맞춤형 치수로 제공 가능
2. 위치 제어를 위한 C7 정밀도
자재 취급 시스템이 정의된 위치에 제품을 배치해야 하는 경우 포지셔닝 정확도가 중요합니다. 게시된 제품 정보는 위치 오류를 ±0.02mm 이내로 지정하여 시스템 설계자에게 유용한 정밀 참조 자료를 제공합니다.
따라서 제어되지 않은 움직임이나 위치 편차가 다운스트림 작업에 영향을 미칠 수 있는 자동화된 처리 작업에 적합한 구성이 됩니다.
3. 더 빠른 선형 이동을 위한 대형 리드
리드는 나사가 한 번 회전하는 동안 너트가 축 방향으로 이동하는 거리를 결정합니다. 더 큰 리드는 모터 회전당 더 큰 선형 이동을 제공할 수 있으며, 이는 자재 취급 장비가 상대적으로 긴 스트로크에 걸쳐 빠른 이동이 필요할 때 특히 유용합니다.
이러한 이유로 대형 리드 볼 스크류는 설계자가 단순히 모터 회전 속도를 높이지 않고도 전송 속도, 모터 입력 및 장비 사이클 시간의 균형을 맞추는 데 도움이 될 수 있습니다.
4. 빈번한 시작-정지 작동에 대한 적응성
AGV, 창고 스태커, 리프팅 플랫폼, 운송 시스템 및 핸들링 로봇은 반복적인 가속 및 감속 주기를 통해 작동하는 경우가 많습니다. 제품 구조는 이러한 작동 패턴과 관련된 충격과 피로를 견딜 수 있도록 설계되었습니다.
5. 맞춤형 기계 구성
자재 취급 기계는 동일한 치수를 공유하는 경우가 거의 없습니다. Maitu는 직경, 리드, 방향, 너트 구성, 길이 및 기타 기계적 요구 사항에 대한 맞춤형 옵션을 제공합니다. 이를 통해 엔지니어는 표준 구성 요소를 부적합한 설계에 적용하는 대신 실제 기계 아키텍처에 따라 변속기 구성 요소를 선택할 수 있습니다.
구매자는 어떤 사양을 비교해야 합니까?
볼 스크류를 구매하기 전에 엔지니어는 직경, 리드, 정밀도, 너트 유형, 스트로크 길이, 하중 요구 사항 및 설치 방향을 함께 평가해야 합니다. 직경은 적당하지만 리드 또는 너트 구성이 부적합한 구성 요소는 예상한 시스템 성능을 제공하지 못할 수 있습니다.
| 모델 | 정도 | 지름 | 선두 | 방향 | 최대. 길이 | 일반적인 응용 |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16mm | 10mm | 오른쪽 | 3000mm | AGV |
| SCR02020 | C7 | 20mm | 20mm | 왼쪽/오른쪽 | 3000mm | 창고 스태커 |
| SCR02525 | C7 | 25mm | 25mm | 오른쪽 | 6000mm | 자재 취급 로봇 |
| SCR03232 | C7 | 32mm | 32mm | 오른쪽 | 6000mm | 헤비듀티 리프팅 플랫폼 |
| 맞춤형 | C7 | 12~63mm | 20~100mm | 왼쪽/오른쪽 | 맞춤형 | 전문 취급 장비 |
공개된 범위는 동일한 제품 개념이 다양한 기계 크기와 취급 요구 사항을 포괄할 수 있음을 보여줍니다. 맞춤형 장비의 경우 최종 사양을 지정하기 전에 하중, 속도, 스트로크, 장착 치수, 듀티 사이클 및 환경 조건을 제공해야 합니다.
자재 취급 성능을 어떻게 향상합니까?
더 높은 전송 효율
제조업체는 제품이 작동 중에 90% 이상의 기계적 효율을 유지할 수 있다고 말합니다. 높은 전송 효율은 모터와 선형 메커니즘 사이의 에너지 손실을 줄이는 데 도움이 되며, 이는 지속적으로 작동하거나 빈번한 모션 사이클을 수행하는 장비에 유용할 수 있습니다.
더 빠른 처리 주기
대형 리드 형상은 회전당 더 많은 선형 이동을 허용합니다. 이는 들어 올리기, 옮기기, 위치 지정 및 기타 반복적인 처리 프로세스에 대한 이동 시간을 단축하는 데 도움이 될 수 있습니다.
정확한 포지셔닝
C7 정밀도는 제어된 선형 이동을 지원합니다. 자동화된 창고 및 생산 환경에서 반복 가능한 위치 지정은 장비를 컨베이어, 보관 위치, 워크스테이션 및 로딩 지점에 맞춰 정렬하는 데 도움이 될 수 있습니다.
안정적인 중부하 작업
스크류가 무거운 하중을 받거나 잦은 가속 및 감속을 받는 경우 고강도 소재와 충격에 강한 구조 설계가 중요합니다. 실제 부하 용량은 전체 기계 시스템과 작동 조건에 따라 달라지므로 정확한 크기 조정이 여전히 중요합니다.
어디에 사용되나요?
자재 취급용 C7 대형 리드 볼 스크류는 광범위한 자동화 및 산업용 취급 시스템에 적용 가능합니다.
- 창고 스태커:스토리지 시스템의 리프팅 및 위치 지정 작업을 지원합니다.
- AGV:자동 가이드 차량에 사용되는 선형 리프팅 또는 위치 지정 메커니즘에 통합될 수 있습니다.
- 자재 취급 로봇:자동화된 전송 및 위치 지정을 위한 선형 전송을 제공합니다.
- 고강도 리프팅 플랫폼:하중 용량과 위치 결정이 중요한 수직 이동에 적합합니다.
- 카트 이동:원자재, 부품, 완제품의 제어된 이동을 지원합니다.
- 물류 장비:분류, 적재, 하역 및 자동 운송 시스템에 통합될 수 있습니다.
- 산업 워크샵:다양한 생산 영역 간 자재 이동을 자동화하는 데 도움이 됩니다.
복잡한 자동화 시스템의 경우 볼스크류는 서보 모터, 커플링, 선형 가이드, 지지 베어링, 윤활 시스템 및 제어 시스템과 함께 평가되어야 합니다. 전송 구성 요소는 전체 모션 아키텍처의 일부일뿐입니다.
올바른 모델을 어떻게 선택해야 합니까?
볼스크류 선정은 제품명보다는 실제 사용조건을 고려하여 선택해야 합니다. 실제 선택 과정에는 다음 단계가 포함됩니다.
- 부하를 결정합니다.나사가 지지해야 하는 정적 및 동적 하중을 계산합니다.
- 필요한 이동을 정의합니다.유효 스트로크와 최대 나사 길이를 설정합니다.
- 필요한 속도를 설정하십시오.원하는 선형 속도를 결정하고 해당 나사 회전 속도를 계산합니다.
- 리드 선택:더 큰 리드는 일반적으로 회전당 더 큰 선형 이동을 제공하고 고속 이동을 지원할 수 있습니다.
- 정밀도 요구사항을 확인하세요.C7은 많은 일반 자동화 및 자재 취급 응용 분야에 적합할 수 있지만, 고정밀 시스템에는 또 다른 정밀 등급이 필요할 수 있습니다.
- 설치 공간 확인:샤프트 직경, 너트 치수, 지지 구조 및 사용 가능한 장착 공간을 확인하십시오.
- 환경을 고려하십시오.구성을 완료하기 전에 먼지, 습기, 온도, 오염 및 부식 위험을 고려해야 합니다.
맞춤형 솔루션을 위해 Maitu는 엔지니어링 팀이 모델 일치 및 구성을 지원할 수 있도록 장비 부하, 처리 속도, 설치 크기 및 작업 환경을 제공할 것을 권장합니다.
어떤 유지 관리 방식으로 서비스 수명을 연장합니까?
견고한 볼 스크류라도 적절한 유지 관리가 필요합니다. 잔해물이 전동체와 궤도 표면에 영향을 미칠 수 있으므로 올바른 윤활 및 오염 제어가 특히 중요합니다.
- 정기적으로 윤활유를 바르십시오:게시된 유지 관리 지침에서는 실제 작업 조건에 따라 조정하여 약 120시간 작동마다 고온 내마모성 그리스를 권장합니다.
- 나사를 깨끗하게 유지하십시오.나사와 너트 부분의 먼지, 칩, 기타 오염 물질을 제거하십시오.
- 보호 구조를 검사하십시오.먼지 덮개와 관련 보호 구성 요소가 손상되었는지 확인하십시오.
- 과부하 방지:설계된 하중 범위를 넘어서 작동하면 마모가 가속화되고 나사나 볼이 손상될 수 있습니다.
- 정기적으로 검사하십시오:조임상태, 실마모, 볼의 움직임, 진동, 위치결정정도, 이상소음 등을 점검합니다.
- 필요한 경우 전문 서비스를 이용하세요:나사산 손상, 볼 걸림 또는 심각한 하중 지지 문제는 자격을 갖춘 기술자가 평가해야 합니다.
유지보수 간격은 궁극적으로 실제 사용률, 오염 수준, 부하, 속도, 윤활 유형 및 제조업체 권장 사항에 맞게 조정되어야 합니다.
자주 묻는 질문
어떤 부하 용량을 사용할 수 있나요?
게시된 제품 정보에는 선택한 직경과 모델에 따라 약 500kg ~ 5,000kg의 하중 범위가 표시됩니다. 실제 허용 하중은 용도별 계산을 통해 확인해야 합니다.
먼지가 많은 창고 환경에서도 작동할 수 있나요?
예. 이 제품은 산업 취급 환경을 위해 방진 및 부식 방지를 고려하여 설계되었습니다. 장기간 작동하려면 적절한 밀봉, 청소 및 윤활이 중요합니다.
빈번한 시작-정지 애플리케이션에 적합합니까?
예. 반복적인 가속, 감속, 시작 및 정지와 관련된 응용 분야에 대한 내충격성과 피로 성능을 강조한 설계입니다.
올바른 모델을 어떻게 선택합니까?
필요한 하중, 선형 속도, 스트로크 길이, 설치 치수, 작동 방향, 듀티 사이클 및 환경 조건을 제공하십시오. 이러한 매개변수를 통해 적절한 직경, 리드, 너트 구성 및 전체 사양을 평가할 수 있습니다.
볼스크류를 맞춤 제작할 수 있나요?
예. Maitu는 특수 자재 취급 장비에 대한 치수, 리드, 방향, 너트 유형, 길이 및 기타 요구 사항을 포괄하는 맞춤형 구성을 제공합니다.
보증 기간은 어떻게 되나요?
제조업체가 게시한 제품 정보에는 해당 보증 조건에 따라 사람이 원인이 아닌 품질 문제에 대해 12개월 보증 기간이 명시되어 있습니다.
결론: 자동 처리에 적합한 변속기 선택
잘 선택된 볼 스크류는 자재 취급 장비의 속도, 위치 일관성, 에너지 효율성 및 작동 안정성에 직접적인 영향을 미칠 수 있습니다. 자재 취급용 C7 대형 리드 볼 스크류는 대형 리드 변속기와 C7 정밀도, 고강도 구조 및 AGV, 창고 스태커, 핸들링 로봇, 리프팅 플랫폼 및 자동화된 물류 장비를 위한 맞춤 옵션을 결합합니다. 특정 하중, 속도, 스트로크 또는 설치 구성이 필요한 프로젝트의 경우 자재 취급용 C7 대형 리드 볼 나사에 대해 자세히 알아보십시오.co우리에게 연락해귀하의 애플리케이션 요구 사항에 맞춰 Maitu의 엔지니어링 팀과 적합한 솔루션을 논의하십시오.
