실용적이고 안정적인 선형 모션을 위해 사다리꼴 리드 스크류를 선택하는 이유는 무엇입니까?
기사 요약
시끄러운 액추에이터, 일관되지 않은 위치 지정, 조기 마모 또는 "mysweetspot-is-never-right" 유지 관리 일정을 처리한 적이 있다면, 당신은 잘못된 구동 메커니즘을 선택하는 데 따른 숨겨진 비용을 이미 알고 있습니다. 에이사다리꼴 리드 스크류종종 가장 균형 잡힌 구매자가 예측 가능한 성능, 제어 가능한 비용, 간단한 제조, 특히 적당한 속도와 부하를 필요로 할 때 대답하십시오.
이 가이드는 예산을 초과하지 않는 크기 조정, 과도한 엔지니어링 없이 반발 최소화, 선택 등 실제 구매자의 고충 사항에 중점을 둡니다. 긴 수명을 위한 재료 및 너트 유형을 사용하고 결합 및 조기 고장을 유발하는 일반적인 설치 실수를 방지합니다. 당신은 또한 간단한 사양 체크리스트를 공급업체에 전달하면 처음부터 올바른 나사와 너트를 받을 수 있습니다.
가장 일반적인 불만 사항 백래시 및 일관되지 않은 반복성
가장 간과되는 요소 정렬 불량 및 너트 지지 불량
최고의 사용 사례 비용 효율적이고 내구성이 뛰어난 선형 모션
목차
개요
- 산업용 모션 시스템에서 사다리꼴 나사산 형상이 유용한 이유를 정의합니다.
- 일반적인 구매자 불만 사항을 디자인 및 선택 작업으로 전환합니다.
- 나사 직경, 리드 및 너트 페어링에 대한 단계별 체크리스트를 살펴보세요.
- 먼지가 많거나, 습하거나, 뜨겁거나 주기가 높은 환경에 맞는 재료 및 너트 선택을 보여줍니다.
- 내부적으로 선택을 정당화하고 초과 지불을 피할 수 있도록 대안을 비교하십시오.
- 더 빠른 견적을 위해 명확한 사양 템플릿과 구매자가 바로 사용할 수 있는 FAQ를 제공하세요.
구매자 고충 사항 및 빠른 수정
현재 시스템에 오류가 발생하는 경우 일반적으로 예측 가능한 방식으로 오류가 발생합니다.가장 자주 발생하는 문제와 실제로 도움이 되는 첫 번째 수정 조치는 다음과 같습니다.
- 백래시는 포지셔닝이 "엉성한" 느낌을 줍니다.→ 백래시 방지 너트, 예압된 이중 너트 또는 정확도 목표와 일치하는 제어된 여유 등급을 사용하십시오.
- 바인딩 또는 갑작스러운 토크 스파이크→ 정렬을 확인하고, 적절한 끝단 지지대를 추가하고, 너트 하우징이 측면 하중을 가하지 않는지 확인하십시오.
- 급격한 마모 또는 금속 먼지→ 윤활 계획을 확인하고, 청동/폴리머 너트를 고려하고, 커버나 와이퍼로 오염 물질이 유입되지 않도록 하십시오.
- 소음과 진동→ 나사 직경을 늘리거나 중간 지지대를 추가하거나 리드 선택을 통해 회전 속도를 낮추어 휩을 줄입니다.
- 너무 느리거나 너무 많은 모터 부하→ 리드/피치, 필요한 속도 및 효율성 가정을 재검토합니다. 사다리꼴 시스템은 최적화할 수 있지만 추측으로는 최적화할 수 없습니다.
사다리꼴 드라이브의 주요 장점은 실제 산업 환경에서 관대하다는 것입니다. 먼지, 충격 부하 또는 가끔 오용하는 경우 잘 선택된 이야기의 일부입니다.사다리꼴 리드 스크류단순한 유지보수만으로 안정적이고 서비스 가능한 상태를 유지할 수 있습니다. 정밀한 유지 관리가 필요합니다.
성능을 향상시키는 핵심 개념

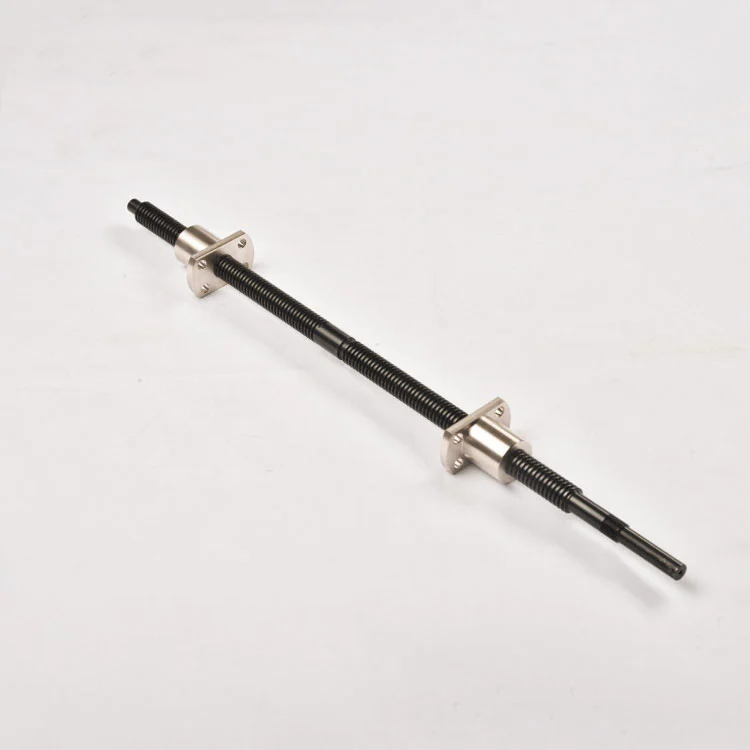

A 사다리꼴 리드 스크류동력 전달을 위해 설계된 사다리꼴 모양의 스레드 프로파일을 사용합니다. 기하학은 강한 제공 하중을 견디는 표면과 내구성, 제조 가능성 및 모션 제어 간의 실질적인 절충안입니다. 많은 산업용 제품의 경우(리프트, 조정기, 게이트, 자동화 설비, 의료용 프레임, 포장 장비 등 이 스레드 형태는 예측 가능하게 작동하기 때문에 여전히 선택 가능한 선택입니다.
- 리드와 피치: 피치는 스레드 피크 사이의 거리입니다. 리드는 회전당 이동 거리입니다. 다중 시작 나사는 피치를 변경하지 않고도 리드를 증가시킵니다(더 빠른 이동).
- 자동 잠금 경향: 사다리꼴 드라이브는 특정 하중 하에서 백드라이브에 저항할 수 있어 수직 리프팅 및 안전에 유용합니다.
- 능률: 일반적으로 볼 스크류보다 낮지만 보통 속도와 듀티 사이클에 적합합니다. 특히 견고성이 최대 효율보다 중요한 경우에는 더욱 그렇습니다.
- 하중 방향: 많은 응용분야는 주로 축방향 하중입니다. 측면 하중은 나사/너트 인터페이스가 아닌 가이드로 처리되어야 합니다.
"최고의" 솔루션이 항상 최고의 효율성을 제공하는 것은 아닙니다. 이는 정확성, 수명, 소음, 비용 및 배송 요구 사항을 모두 충족하는 솔루션입니다. 이것이 바로 사다리꼴 옵션이 조달 후보 목록에 계속 나타나는 이유입니다.
선택 체크리스트 및 크기 조정 논리
대부분의 소싱 문제는 입력 누락으로 인해 발생합니다. 견적을 요청하기 전에 아래 필수 사항을 찾아보세요. 이는 재설계 루프를 줄이고 도움이 됩니다. 공급업체는 일반적인 구성 대신 올바른 구성을 권장합니다.
| 귀하가 제공하는 입력 | 중요한 이유 | 일반적인 실수 |
|---|---|---|
| 필요한 이동, 속도 및 듀티 사이클 | 리드 선택, 열, 마모율 및 모터 크기를 결정합니다. | 듀티 사이클 없이 속도를 지정하면 나중에 과열이 발생합니다. |
| 축방향 하중(정적 및 동적) | 스레드 크기, 너트 길이 및 재료 페어링 설정 | 충격 하중이나 최악의 수직 하중 무시 |
| 장착 방법 및 최종 지지대 | 편향, 휩 및 정렬 안정성을 제어합니다. | 나사를 "떠다니게" 하고 정확도를 기대함 |
| 환경(먼지, 물, 화학물질, 온도) | 재료, 코팅, 너트 선택, 윤활 안내 | 부식성 인클로저에서 탄소강 선택 |
| 백래시 목표 및 반복성 요구 사항 | 너트 유형 결정(표준, 백래시 방지, 예압) | 수치 공차 없는 '고정밀도'를 요구하다 |
실제 경험 법칙: 매우 빠른 속도와 매우 낮은 마찰이 필요한 경우 볼 스크류가 승리할 수 있습니다. 안정적으로 살아남을 수 있는 일꾼이 필요하다면 매일 사용하고 서비스하기 쉽습니다.사다리꼴 리드 스크류종종 더 나은 총 가치를 제공합니다.
RFQ에 복사할 수 있는 빠른 구매자 체크리스트:
- 스레드 지정(예: Tr 20×4), 길이 및 유효 이동
- 리드 요구 사항(단일 또는 다중 시작) 및 목표 선형 속도
- 최종 가공 세부사항(베어링 시트, 키홈, 플랫, 스레드)
- 너트 유형(표준, 플랜지, 백래시 방지, 이중 너트) 및 장착 제약 조건
- 재료 및 표면 요구사항(부식 및 마모 예상)
- 백래시/클리어런스 목표 및 반복성 기대
재료, 표면 처리 및 너트 옵션
재료는 단지 "강철 대 스테인레스"가 아닙니다. 현장에서는 잘못된 페어링으로 인해 소음, 마모, 부식 또는 잦은 교체가 발생합니다. 올바른 페어링은 가장 좋은 방법으로 지루해집니다.
| 요소 | 공통 옵션 | 선택 시기 |
|---|---|---|
| 나사 재질 | 탄소강, 합금강, 스테인레스 강 | 강도와 비용을 고려한 탄소/합금; 부식되기 쉬운 환경을 위한 스테인리스 |
| 표면 처리 | 흑색산화, 질화, 크롬도금, 아연도금 | 마모를 위한 질화/크롬; 기본적인 부식 방지용 아연; 환경에 따라 선택 |

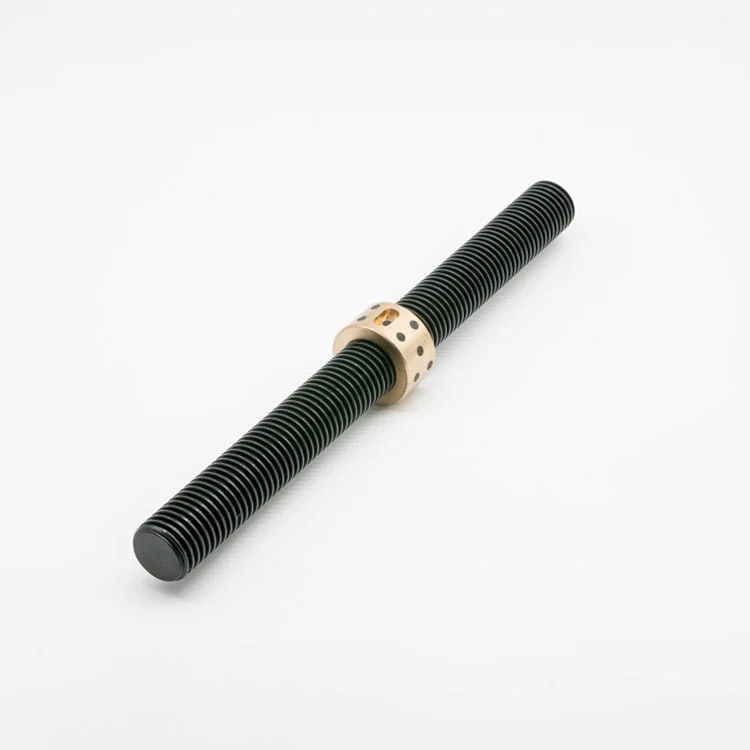

| 너트 재질 | 청동, 강철, 엔지니어링 폴리머 | 내구성을 위한 청동; 저소음 및 보다 깨끗한 주행을 위한 폴리머; 특정 고하중 설계용 강철 |
| 보호 액세서리 | 와이퍼, 벨로우즈, 커버, 그리스 피팅 | 먼지가 많은 환경, 연마 입자 또는 실외 장비 |
너트 선택은 "종이에 좋은 것"이 "기계에 좋은 것"이 되는 지점입니다. 오염이 예상되는 경우 적절한 가이드와 덮개가 있는 폴리머 너트를 사용하세요. 소음을 줄이고 윤활을 단순화할 수 있습니다. 무거운 하중과 긴 수명을 기대한다면 브론즈가 고전적인 페어링입니다. 목표는 완벽함이 아닙니다. 관리 가능한 유지 관리로 안정적인 성능을 제공합니다.
백래시, 효율성 및 포지셔닝 전략
백래시는 부드러운 움직임과 열팽창을 가능하게 하는 나사와 너트 사이의 작은 간격입니다. 반복성 및 고르지 않은 마모. 비결은 귀하의 환경에서 안정적으로 유지할 수 있는 가장 작은 백래시를 선택하는 것입니다.
사다리꼴 시스템에서 백래시를 제어하는 일반적인 방법:
- 백래시 방지 너트: 간격을 확보하기 위해 분할 디자인이나 스프링 기능을 사용하는 경우가 많습니다. 방향 변경 및 적당한 정확도 목표에 적합합니다.
- 예압된 이중 너트: 두 개의 너트가 서로 조정되었습니다. 더 강력한 제어. 더 나은 반복성을 위해 자주 사용됩니다.
- 유도축 설계: 선형 가이드가 측면 하중을 처리하도록 합니다. 나사는 축 구동에 초점을 맞춰 부드러움과 수명을 향상시킵니다.
효율성은 구매자가 과소평가하는 또 다른 요소입니다. 에이사다리꼴 리드 스크류일반적으로 볼 스크류보다 효율성이 낮습니다. 이는 동일한 추력에 대해 모터에 더 많은 토크가 필요할 수 있음을 의미합니다. 그러나 그 대가로 백드라이빙을 방지하고 허용하는 더 간단한 시스템을 얻는 경우가 많습니다. 실제 먼지 및 취급. 수직 리프팅의 경우 이는 안전 및 비용 이점이 될 수 있습니다.
위치 지정이 최우선이라면 나사만으로 "정확도를 해결"하려고 하지 마십시오. 나사를 적절한 베어링, 견고한 너트 장착 및 안정적인 가이드. 정확성은 단일 부품 구매가 아닌 시스템 속성입니다.
고장을 예방하는 설치 및 유지관리
"나쁜 품질"로 인한 초기 실패의 대부분은 실제로 설치 문제입니다. 사다리꼴 드라이브는 강력하지만 강제로 실행되는 것을 좋아하지 않습니다. 잘못된 정렬을 보상합니다.
큰 영향을 미치는 설치 습관:
- 적절한 엔드 베어링/지지 블록을 사용하고 긴 스팬의 경우 캔틸레버 설계를 피하십시오.
- 너트 하우징이 정렬되어 있고 나사산에 측면 하중이 가해지지 않는지 확인하십시오.
- 나사 축과 가이드 레일 사이의 평행성을 확인합니다. 바인딩은 종종 작은 기하학적 불일치로 시작됩니다.
- 온도와 속도에 맞는 윤활유를 선택하고 일관성을 유지하십시오.
- 연마성 먼지나 칩이 있는 경우 보호 장치(커버/벨로우즈)를 추가하십시오.
유지 관리는 간단합니다. 청소, 윤활, 마모 검사, 장착 느슨함 확인 등이 가능합니다. 애플리케이션이 지속적으로 실행되거나 열악한 환경에서 실행되는 경우 환경에서는 SOP에 기본 서비스 간격을 구축합니다. 그 습관 하나만으로도 서비스 수명이 두 배로 늘어나는 경우가 많습니다.
사다리꼴 vs 볼나사 vs 벨트
구매자는 종종 "업그레이드 나선형"에 갇히게 됩니다. 이 비교는 실제 사용 사례에 적합한 엔지니어링 수준을 정당화하는 데 도움이 됩니다.
| 드라이브 유형 | 강점 | 절충안 |
|---|---|---|
| 사다리꼴 리드 스크류 | 내구성이 뛰어나고 비용 효율적이며 많은 하중에 실용적이고 서비스가 더 쉬우며 백드라이빙에 견딜 수 있습니다. | 낮은 효율성, 긴 스팬의 속도 제한, 좁은 위치 지정에 필요한 백래시 관리 |
| 볼스크류 | 고효율, 더 빠른 속도 잠재력, 낮은 마찰, 강력한 반복성 | 비용이 많이 들고, 오염에 더욱 민감하며, 보다 깨끗한 환경과 보호가 필요합니다. |
| 벨트/체인 | 매우 빠른 이동, 긴 스트로크, 경량 시스템 | 신축성, 낮은 강성, 다양한 유지 관리 프로필, 느린 속도에서 높은 추력에 적합하지 않음 |
번거로움을 최소화하면서 매일 작동할 장비를 제작하는 경우 사다리꼴 옵션이 "조용한 승자"인 경우가 많습니다. 소싱, 가공 및 서비스의 복잡성. 이것이 바로 많은 산업 팀이 계속해서사다리꼴 리드 스크류최신 유행의 솔루션이 존재하는 경우에도 마찬가지입니다.
FAQ
수직 리프팅에 사다리꼴 리드 스크류가 적합합니까?
예, 일반적으로 리프팅 및 위치 지정에 사용됩니다. 많은 디자인이 백드라이빙에 대한 유용한 저항력을 제공하며 나사산의 기하학적 구조는 매우 좋습니다.
동력 전달에 적합합니다. 안전이 중요한 리프팅의 경우 하중 케이스를 확인하고 적절한 제동/잠금 조치를 추가하고 의존하지 마십시오.
마찰 만.
프로젝트를 재설계하지 않고 어떻게 반발을 줄일 수 있나요?
백래시 방지 너트 또는 이중 너트 배열로 시작하십시오. 또한 가이드가 측면 하중을 처리하는지 확인하십시오. 축이 기울어지면 백래시가 더 심해지는 경우가 많습니다.
구부리거나 바인딩. 환경이 더러운 경우에는 윤활유와 오염물질이 달라도 성능을 유지하는 설계를 선택하십시오.
긴 수명을 위해서는 어떤 너트 재질이 더 좋나요?
청동은 다양한 산업 환경에서 내구성이 입증된 선택입니다. 엔지니어링 폴리머는 일부 설정에서 소음을 낮추고 더 깨끗하게 실행할 수 있습니다.
최선의 선택은 부하, 속도, 온도, 오염에 따라 달라집니다. 카탈로그 차트뿐만 아니라 운영 현실에 맞게 자료를 일치시키십시오.
긴 스트로크를 위해 사다리꼴 나사를 빠르게 작동시킬 수 있습니까?
가능하지만 채찍, 지원 전략 및 열/마모를 고려해야 합니다. 높은 RPM에서 길고 가느다란 나사는 진동할 수 있습니다. 솔루션에는
더 큰 직경, 중간 지지대 추가, 리드 선택을 통해 RPM 감소 또는 매우 긴 고속 이동을 위해 다른 드라이브 유형 사용.
정확한 견적을 받으려면 어떤 정보를 보내야 합니까?
스레드 지정, 길이, 유효 이동, 하중(정적/동적), 속도 및 듀티 사이클, 너트 유형/재료, 백래시 대상, 환경,
가공 세부 사항을 종료합니다. 이는 귀하의 기계에 맞는 구성을 받고 조립 시 예상치 못한 일을 피할 수 있는 가장 빠른 방법입니다.
다음 단계
선택할 준비가 되었다면사다리꼴 리드 스크류귀하의 부하, 속도 및 수명 주기 목표와 일치하는 경우 제조업체와 협력하세요. 표준 크기와 맞춤형 엔드 가공을 모두 지원할 수 있는 사람.Suzhou Maitu Screw Rod Manufacturing Co., Ltd. 용품 사다리꼴 다양한 환경과 조립 요구 사항에 맞게 맞춤화된 옵션을 제공하는 실용적인 산업용 모션 시스템을 위한 리드 스크류 및 매칭 너트.
스트로크, 하중, 속도 및 백래시 목표를 공유하면 신뢰할 수 있는 구성을 신속하게 좁힐 수 있도록 도와드립니다. 그런 다음 세부 사항을 확인하세요. 생산 전에 명확한 도면. 가격 및 기술 지원을 받으려면저희에게 연락주세요오늘.
