정밀 레벨 선형 가이드

정밀 레벨 선형 가이드와 관련하여 Maitu 공장은 업계의 노련한 전문가이자 신뢰할 수 있는 파트너입니다. 우리는 12년 넘게 사다리꼴 나사 시스템을 전문적으로 다루면서 제조 및 판매부터 턴키 솔루션까지 모든 것을 처리해 왔습니다!

문의 보내기

제품 설명

프리미엄급 선형 모션 솔루션으로 제작된 이 Maitu 품질의 정밀 레벨 선형 가이드는 놀라운 강성, 정밀도 및 일관된 장기 신뢰성이 요구되는 중부하 산업 응용 분야에 적합합니다. 국제 정밀 표준을 준수하여 제조된 이 가이드 레일 유형은 견고한 하중 용량과 정확한 위치 지정이 핵심 요구 사항인 까다로운 환경에서 뛰어난 성능을 보장할 수 있습니다.

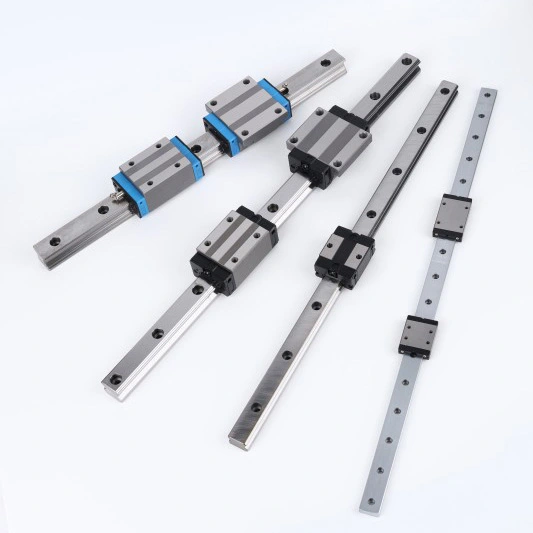

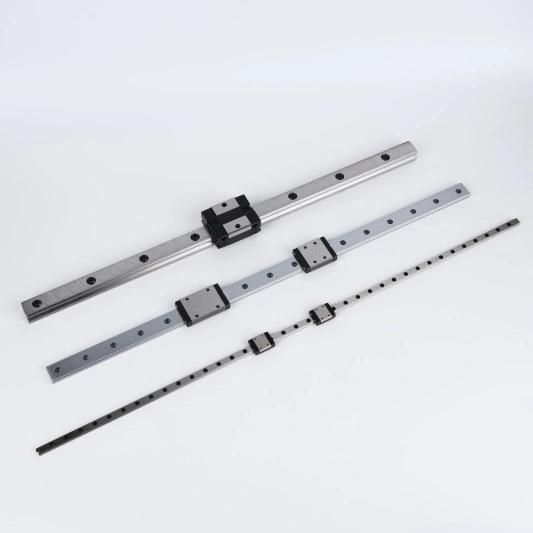

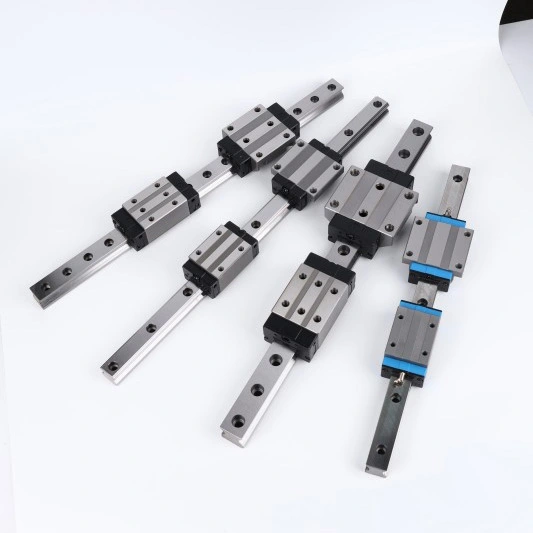

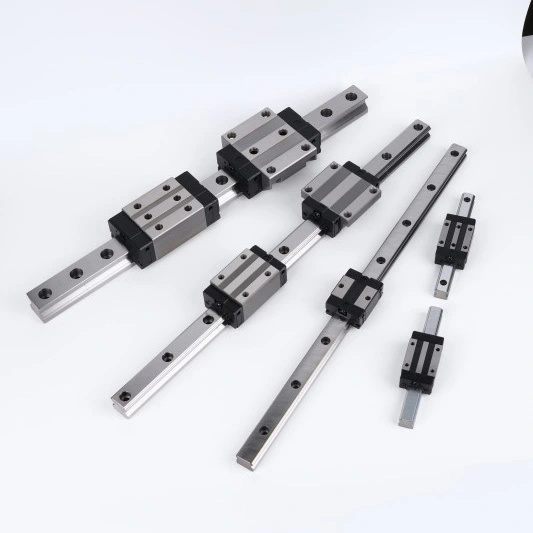

Precision Level Linear Guides

기술적 특징

향상된 부하 용량: 최적화된 궤도 형상으로 4개의 접점에 걸쳐 균일한 응력 분포가 가능합니다. 사전 연삭 정밀도: 모든 장착 표면에 정밀 연삭이 적용되어 H 등급 공차 달성을 보장합니다. 엄격한 재료 선택: 58-62 HRC의 경도 범위까지 경화되는 고탄소 크롬 베어링강(SUJ2 등가)을 통합합니다. 고급 밀봉 기술: 통합된 다중 미로 밀봉이 특징이며 옵션으로 사용할 수 있는 그리스 저장소가 있습니다. 유지보수가 필요 없는 성능.

성능상의 이점

표준 등급 레일보다 제조 공차가 30% 더 엄격한 Class Precision 지정은 다음을 제공합니다.

• 진동 전달을 최소화하여 부드러운 움직임

• 최대 2,000km 주행까지 재윤활 간격 연장

• 표준 등급 대안에 비해 소음 수준이 40% 낮습니다.

• 복잡한 다축 구성을 위한 향상된 모멘트 부하 용량

재료 사양

• 모재: 고탄소 크롬 베어링강

• 경도: 58-62 HRC 코어 경도(유도 경화)

• 표면 마감: 연삭 궤도, Ra 0.4-0.8 μm 미세 마감

• 부식 방지: 흑색 산화물 코팅 또는 무전해 니켈 도금 옵션

마이투에 대해서?

Maitu는 리니어 모션 기술 분야의 완전한 전문가입니다. 이러한 탄탄한 기반을 바탕으로 당사는 제품군을 확장하는 추진력을 얻었으며 완전한 선형 모션 제품 라인을 출시했습니다. 우리는 독자적으로 개발한 정밀 레벨 선형 가이드 및 부품 브랜드를 보유하고 있습니다.

또한, 글로벌 고객의 다양하고 중요한 요구 사항을 충족하기 위해 당사는 여러 유명 국제 리니어 가이드 브랜드를 유통할 수 있는 공식 인증 및 라이센스를 보유하고 있습니다. 이 이중 채널 전략을 통해 귀하의 프로젝트에 자체 제품의 비용 효과적인 품질이 필요하든, 세계적으로 유명한 브랜드의 특정 성능이 필요하든 상관없이 Maitu는 신뢰할 수 있고 승인된 공급업체 역할을 합니다.

응용 산업

• 고정밀 공작기계 및 머시닝센터

• 반도체 제조 장비

• 산업용 로봇 및 자동화 시스템

• 정밀 측정 장비

• 의료기기 제조장비

당사의 정밀 레벨 리니어 가이드는 프로파일 투영 분석, 주행 소음 평가, 하중 분산 검증 등 종합적인 테스트를 통과했습니다. 각 레일에는 기하학적 정확성과 경도 일관성을 기록한 인증된 검사 보고서가 함께 제공됩니다. 이는 까다로운 정밀 응용 분야에서 안정적인 성능을 보장합니다.

생산 매개변수

길이 mm	정밀등급
	N	H	P	SP	위로
	△H 및 △W 허용량(μm)
≤500	17	11	7	4	2
>500~1000	22	15	10	6	3
>1000~1500	25	18	11	8	4
>1500~2000	27	20	13	9	5
>2000~2500	29	22	14	11	6
>2500~3000	30	24	16	12	7
>3000~3500	32	25	18	13	8
>3500~4000	34	27	20	15	9

선형 가이드를 선택하는 이유는 무엇입니까?

이중 트랙 공급 보증

Maitu는 고유한 전략적 이점을 제공합니다. 즉, 세계적으로 유명한 국제 브랜드의 공인 유통과 함께 독립적으로 개발된 고품질의 Maitu 브랜드 가이드입니다. 이를 통해 신뢰할 수 있는 단일 소스를 통해 귀하의 프로젝트를 비용 효율적인 정밀도 또는 특정 글로벌 브랜드 호환성과 일치시킬 수 있습니다.

인증된 H-클래스 정밀도 및 더욱 엄격해진 공차

당사의 정밀 레벨 선형 가이드는 표준 등급보다 30% 더 엄격한 공차로 제조됩니다. 모든 장착 표면은 H급 정확성을 보장하기 위해 정밀 연삭을 거쳐 기존 대안에 비해 더 부드러운 동작과 40% 감소된 소음 수준을 제공합니다.

첨단재료공학(SUJ2 상당)

우리는 58-62 HRC까지 경화된 고탄소 크롬 베어링강을 사용합니다. 최적화된 궤도 형상과 다중 미로 밀봉 기술이 결합된 당사 가이드는 까다로운 산업 환경에서도 최대 2,000km까지 유지 관리가 필요 없는 이동 거리를 연장합니다.

12년 이상의 통합 R&D 및 제조 경험

2014년부터 ISO 9001 인증을 받은 제조업체로서 당사는 쑤저우 및 둥관 공장에서 10개의 전문 생산 라인을 운영하고 있습니다. 자체 개발한 ERP 시스템은 생산의 모든 단계를 추적하여 16,000개 이상의 제품 유형에 대해 100% 추적성과 품질 일관성을 보장합니다.

엄격한 기술 검증

우리는 단순히 품질만을 주장하는 것이 아닙니다. 우리는 그것을 증명합니다. 각 배송에는 프로파일 예측 분석, 부하 분산 검증 및 실행 소음 평가를 다루는 인증된 검사 보고서가 포함되어 있어 엔지니어링 팀이 당사 구성 요소에 대해 완전한 확신을 가질 수 있습니다.

FAQ

1. 리니어 가이드에 사용할 수 있는 정밀 등급은 무엇이며 이를 어떻게 확인합니까?

우리는 N, H, P, SP 및 UP를 포함한 다양한 정밀 등급을 제공합니다. 당사의 "정밀도 수준"은 일반적으로 H등급 이상을 의미합니다. 1000mm 길이의 경우 P등급 가이드는 높이/너비 허용 오차를 ±10μm로 유지합니다. 각 가이드는 프로파일 투영 분석 및 레이저 간섭계를 사용하여 검증되며 요청 시 문서가 제공됩니다.

2. 열악한 환경에 맞게 맞춤형 최종 가공 또는 표면 처리를 제공할 수 있습니까?

예. CNC 가공에 대한 광범위한 경험을 활용하여 맞춤형 레일 길이와 특정 엔드홀 구성을 제공합니다. 내식성을 위해 당사는 흑색 산화물 코팅 또는 무전해 니켈 도금과 같은 선택적 표면 처리를 제공하여 의료 또는 반도체 클린룸 응용 분야의 내구성을 보장합니다.

3. Maitu는 가이드의 호환성과 호환성을 어떻게 보장합니까?

당사의 선형 가이드는 국제 표준 치수를 엄격하게 준수하여 제조됩니다. 당사는 또한 여러 글로벌 브랜드의 공인 대리점이기 때문에 주요 국제 제조업체의 정격 하중 및 볼트 구멍 패턴과 일치하는 "드롭인" 교체품을 제공하여 설계 시간을 단축할 수 있는 기술 전문 지식을 보유하고 있습니다.

4. 대량 주문의 최소 주문 수량(MOQ)과 일반적인 리드 타임은 얼마입니까?

프로토타입 제작 및 유지 관리 요구 사항을 지원하기 위해 MOQ는 1개입니다. 대량 생산의 경우 당사의 이중 공장 설정(쑤저우 및 동관)과 10개의 제조 라인을 통해 유연한 정밀 레벨 선형 가이드 제조 일정이 가능합니다. 리드타임은 맞춤화에 따라 다르지만 정시 납품을 보장하기 위해 내부 ERP 관리 공급망을 통해 최적화됩니다.
