사다리꼴 나사는 실제 기계에서 어떻게 부드러운 선형 운동을 제공합니까?

개요

• 실제 고장 모드(드리프트, 백래시, 바인딩, 마모, 소음, 열)를 식별합니다.
• 왜 그런지 이해하세요.사다리꼴 나사프로필은 부하 용량, 제조 가능성 및 안정성의 균형을 유지합니다.
• 속도, 강성 및 휘핑을 제어하려면 리드, 직경 및 끝 지지대를 선택하십시오.
• 마찰, 오염 및 유지 관리 한계를 처리할 수 있는 너트 설계와 재료를 선택하십시오.
• 생산 부품이 프로토타입과 일치하도록 짧은 체크리스트로 검증합니다.

계속해서 나타나는 Pain Point

구매자는 "나는 물건이 필요해"라고 말하면서 시작하는 경우가 거의 없습니다.사다리꼴 나사.” 두통으로 시작됩니다. 리프트 기둥이 밤새 몇 밀리미터 아래로 미끄러지거나, 선형 슬라이드가 위치를 반복할 수 없거나, 너트가 뜨거워져 삐걱거리기 시작합니다. 가장 일반적인 문제와 그 문제가 일반적으로 지적하는 사항은 다음과 같습니다.

• 역구동 또는 부하 드리프트:모터를 정지했지만 부하가 점점 커집니다. 납이 너무 공격적일 때 이런 일이 발생할 수 있습니다. 마찰이 너무 낮거나 시스템에 진동/충격이 있습니다. 많은 사다리꼴 시스템은 백드라이빙에 저항할 수 있지만 자동은 아닙니다. 형상이 중요합니다.
• 포지셔닝을 망치는 백래시:방향을 바꾸면 잠시 동안 아무것도 움직이지 않습니다. 그 "데드 밴드"가 차이가 될 수 있습니다 매끄러운 자동화와 저렴하다고 느껴지는 제품 사이.
• 바인딩 및 고르지 않은 동작:나사는 손으로 만지면 부드럽지만 조립 시에는 묶입니다. 정렬 불량, 최종 지지력 부족, 또는 가장자리 하중을 견디지 못하는 너트 재료가 실제 원인인 경우가 많습니다.
• 빠른 마모 및 검은 먼지:잘못된 재료 쌍을 사용한 공회전은 특히 오염으로 인해 빠르게 마모될 수 있습니다. 때때로 윤활제가 존재하지만 유형이 잘못되었거나 일관되지 않게 도포되거나 씻겨 내려가는 경우가 있습니다.
• 속도에 따른 소음 및 열:rpm이 높을수록 마찰열이 증가하고 진동이나 휘핑이 발생할 수 있습니다. 100rpm에서 작동하는 리드 스크류는 재설계 없이는 1,000rpm에서 작동하지 않을 수 있습니다.

사다리꼴 나사는 실제로 무엇입니까?

A 사다리꼴 나사회전 운동을 직선 운동으로 변환하도록 설계된 사다리꼴 모양의 나사산 프로파일을 갖춘 전동 나사입니다. 볼 스크류와 비교할 때 일반적으로 단순성, 견고성 및 보다 쉬운 하중 유지를 위해 효율성을 교환합니다. 그 거래는 정확히 당신이 원하는 것일 수 있습니다 리프팅, 클램핑, 조정 또는 "설치한 위치에 유지되는" 모션 시스템에서 초저마찰보다 더 중요합니다.

산업 환경에서 이를 실용적으로 만드는 것은 단지 실 모양이 아니라 생태계입니다. 매칭 너트(청동, 강철, 폴리머), 백래시 방지 솔루션, 자체 윤활 설계 및 유연한 제조 방법을 제공합니다. 제대로 됐어,사다리꼴 나사조립은 많은 응용 분야에서 비용 효율적이고 유지 관리가 가능하며 놀라울 정도로 정밀할 수 있습니다.

후회를 막는 선택의 기본

한 가지만 기억한다면 다음을 선택하지 마세요.사다리꼴 나사직경만으로. 시스템으로 선택하십시오: 리드(또는 피치), 길이, 너트 설계, 재료 페어링, 윤활 계획 및 최종 지지대.

• 리드(회전당 이동거리):리드가 클수록 더 빠르게 움직이지만 백드라이브 가능성이 더 높으며 고부하에서 더 많은 열이 발생합니다. 리드가 작을수록 제어성과 부하 유지가 향상되지만 속도는 감소합니다.
• 직경 및 코어 강도:직경이 클수록 좌굴 저항과 강성이 향상되어 긴 스팬과 무거운 하중에 중요합니다.
• 지원되지 않는 길이 및 휘핑 위험:높은 rpm에서 긴 나사가 휘핑될 수 있습니다. 긴 길이에서 속도가 필요한 경우 다음이 필요할 수 있습니다. 중간 지지대, 다른 엔드 베어링 배열 또는 다른 모션 솔루션.
• 듀티 사이클:간헐적인 조정(여기서 몇 초 정도)은 지속적인 동작과 매우 다릅니다. 지속적인 작업에는 더 나은 열 관리 및 마모 전략이 필요합니다.
• 환경:먼지, 냉각수, 세제 및 실외 부식으로 인해 밀봉된 보호 쪽으로 최선의 선택이 바뀌었습니다. 스테인레스 재질 또는 폴리머 너트.

빠른 선택 매트릭스

이 표를 선택의 출발점으로 사용하세요.사다리꼴 나사구성. 엔지니어링 계산을 대체하는 것은 아닙니다. 그러나 그것은 가장 일반적인 함정으로부터 당신을 지켜줄 것입니다.

실제로 중요한 너트 유형 및 재료

나사가 주목을 받지만 너트가 수명과 느낌을 결정하는 경우가 많습니다. 에 대한사다리꼴 나사조립 시 너트 선택은 다음에 영향을 미칩니다. 마찰, 소음, 백래시, 오염 허용 오차, 정렬 불량에 대한 시스템의 관대함 등이 있습니다.

• 브론즈 너트:적재 용량과 예측 가능한 마모를 위한 전형적인 선택입니다. 윤활유를 바르고 잔해물을 통제할 수 있을 때 좋습니다.
• 강철 너트:강력하지만 덜 관대할 수 있으며 마모를 방지하기 위해 주의 깊은 윤활 및 표면 페어링이 필요할 수 있습니다.
• 엔지니어링 플라스틱(나일론, POM, PEEK, 복합재):종종 더 조용하고 최소한의 윤활로 작동할 수 있습니다. 올바른 폴리머는 거친 환경을 처리할 수 있습니다. 잘못된 폴리머는 하중을 받으면 크리프되거나 열에 의해 부드러워질 수 있습니다.

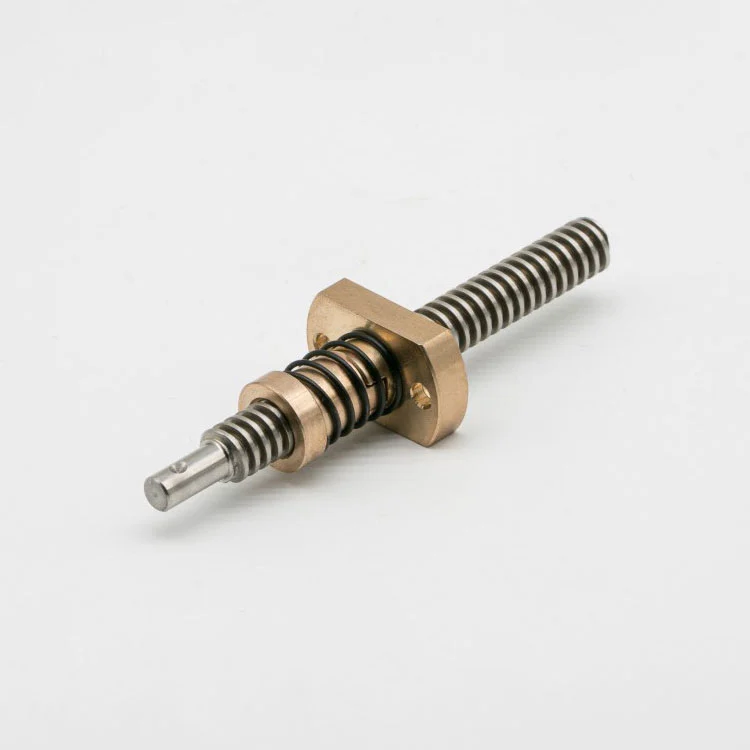

• 백래시 방지 너트:클리어런스를 줄이고 방향 변경을 개선하도록 설계되었습니다. 초저 토크보다 위치 결정 품질이 더 중요한 경우에 이상적입니다.

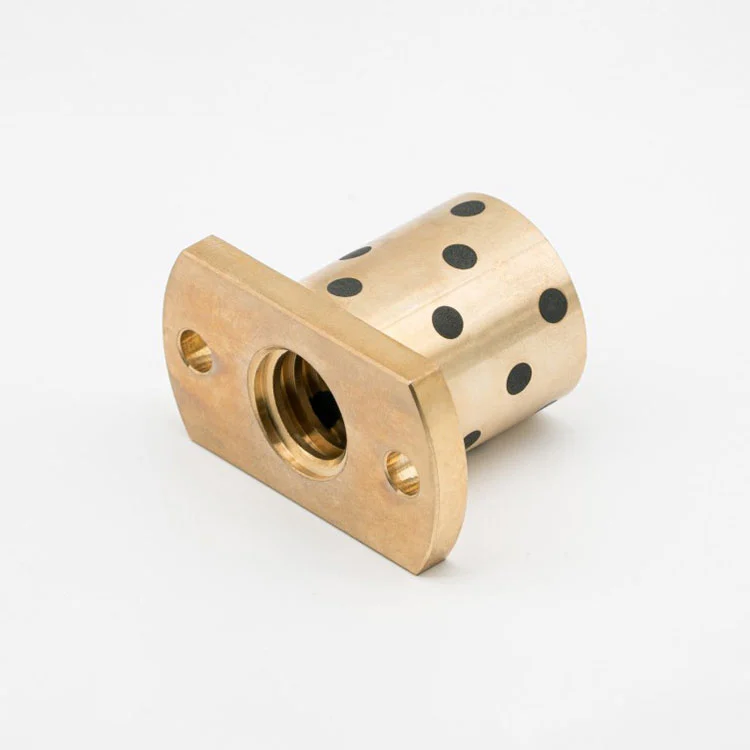

• 오일 프리/자체 윤활 너트:윤활이 실용적이지 않거나 바람직하지 않거나 쉽게 씻겨 나갈 때 유용합니다.

통합 체크리스트: 지지대, 정렬, 윤활

최고라도사다리꼴 나사주변 디자인이 부주의하면 실망스럽습니다. 이러한 통합 지점은 많은 프로젝트가 프로토타입에서 프로덕션으로 확장하는 동안 조용히 실패합니다.

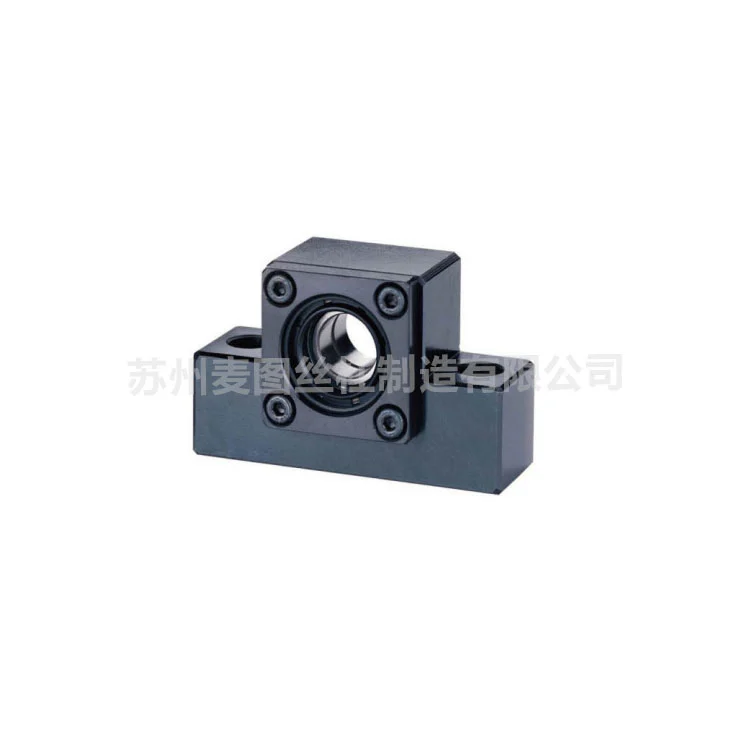

• 최종 지원 전략:어느 쪽 끝이 고정되고 어느 쪽이 부동인지 정의합니다. 베어링 선택은 축 유격, 강성 및 소음에 영향을 미칩니다.
• 정렬 및 장착:정렬 불량은 마찰과 마모를 극적으로 증가시킵니다. 적절한 하우징, 가공 참조, 조립하는 동안 너트를 제 위치에 강제로 밀어 넣지 마십시오.
• 윤활 계획:초기에 결정하십시오: 그리스, 오일, 건식 폴리머 또는 밀봉된 접근 방식. "나중에 윤활유를 추가하겠습니다"는 일반적으로 다음과 같습니다. "우리는 윤활을 위한 공간을 설계하지 않았습니다."
• 오염으로부터 보호:벨로우즈, 커버, 와이퍼를 배치하고 칩과 먼지가 없는 곳에 배치하면 서비스 수명이 늘어날 수 있습니다.
• 열적 거동:듀티 사이클이 높을수록 열이 발생합니다. 열은 간격을 변경하고 마모를 증가시키며 일부 폴리머를 부드럽게 할 수 있습니다.
• 역주행 검증:"전원이 꺼졌을 때 유지해야 함"이 요구 사항인 경우 실제 부하와 실제 진동으로 이를 검증합니다.

구매하기 전에 물어봐야 할 품질 관련 질문

소싱하는 경우사다리꼴 나사, 가장 현명한 조치는 프로세스 제어를 드러내는 질문을 하는 것입니다. 가격은 비교하기 쉽습니다. 일관성은 그렇지 않습니다. 이러한 질문은 불쾌한 놀라움으로부터 당신을 보호합니다.

• 리드 정확도, 직진도 및 나사산 형태에 대해 어떤 공차를 유지할 수 있습니까?공급업체의 표준 등급과 선택 등급을 문의하세요.
• 압연 또는 접지?그리고 각 배치별 검사 방법은 무엇입니까?
• 내 하중, 속도 및 환경에 어떤 재료 쌍을 권장합니까?좋은 공급업체는 듀티 사이클과 오염에 관해 질문할 것입니다.
• 백래시를 어떻게 제어합니까?표준 여유 공간, 선택 가능한 맞춤 또는 백래시 방지 설계.
• 어떤 표면 처리가 가능합니까?특히 부식이나 마모가 우려되는 경우.
• 한 쌍으로 일치하는 나사 및 너트 어셈블리를 제공할 수 있습니까?일치는 가변성을 줄이고 디버깅 시간을 절약합니다.
• 올바르게 인용하려면 나에게 무엇이 필요합니까?도면, 스트로크, 하중, 속도, 장착 및 "위치 유지" 요구 사항.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.가 도와드릴 수 있는 곳

표준 구성과 맞춤형 구성을 모두 지원할 수 있는 공급업체를 찾고 계시다면,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.다중 시작 스타일, 한 쌍의 나사 및 너트와 같은 옵션을 포함하여 선형 모션 및 자동화 사용 사례를 위한 사다리꼴 리드 나사 솔루션에 중점을 둡니다. 공급 및 다양한 너트 재료 경로(예: 폴리머 기반 선택 및 백래시 방지 접근 방식)를 제공합니다.

실제로 이는 보다 깔끔한 방식으로 소싱에 접근할 수 있음을 의미합니다. 카탈로그에서 나사를 선택하고 너트가 작동하기를 바라는 대신, 다음을 지정할 수 있습니다. 성능 목표를 설정하고 권장 페어링을 받으세요. 이는 제약 조건에 "윤활 없음", "백래시 감소"가 포함될 때 특히 유용합니다. "특수 청동" 또는 "엔지니어링 플라스틱" 또는 프로젝트에 여러 변형에 걸쳐 반복적인 사용자 정의가 필요한 경우.
