볼 스크류가 CNC 기계 및 자동화 시스템의 정밀도를 어떻게 향상시키는가?

반복성과 강성이 성능을 결정하는 CNC 기계 및 자동화 시스템의 경우 볼 스크류는 정밀 모션 제어의 확실한 초석입니다. 슬라이딩 마찰에 의존하는 기존 리드 스크류와 달리 볼 스크류는 재순환 강철 볼을 사용하여 마찰을 최소화하고 백래시를 제거합니다. 이러한 기본 설계를 통해 최신 CNC 장비는 미크론 이내의 위치 지정 공차를 달성할 수 있으며, 이를 통해 항공우주에서 의료 기기 제조에 이르기까지 다양한 산업에서 가능성의 경계를 넓힐 수 있습니다. 볼 스크류의 핵심은 회전 운동을 탁월한 효율성으로 선형 운동으로 변환하여 모터 토크를 부드럽고 예측 가능한 움직임으로 직접 변환하는 것입니다. 이는 마이크론 이하의 반복성을 요구하는 모든 자동화 생태계에 필수적인 요구 사항입니다.

그런데 볼스크류가 정확히 어떻게 정밀도를 그러한 수준으로 끌어올릴 수 있을까요? 대답은 기계 아키텍처, 예압 엔지니어링 및 열 안정성의 조합에 있습니다. 볼스크류는 슬라이딩 표면이 아닌 전동체를 통해 하중을 분산함으로써 가공 정밀도의 두 가지 주요 적인 마찰 손실과 열 발생을 대폭 줄입니다. 또한 조정 가능한 예압 메커니즘을 통해 백래시(기계 구성 요소 간의 고유한 작용)가 사실상 제거되어 동작 손실 없이 방향 변경이 즉각적으로 발생합니다. 복잡한 픽 앤 플레이스 작업이나 5축 CNC 가공을 처리하는 자동화 시스템의 경우 이는 공차가 더 엄격하고 표면 마감이 우수하며 공구 수명이 길어집니다. Suzhou Maitu Screw Rod Manufacturing Co., Ltd.는 이러한 미묘한 차이를 이해하기 위해 20년 이상 헌신해 왔으며 전 세계 현대 공장의 정확도 기준을 설정하는 볼 스크류를 생산해 왔습니다. 이 기사에서는 정밀 중심 산업에서 볼 스크류가 대체할 수 없는 이유를 확인하는 기술 매개변수, 엔지니어링 원리 및 실제 이점을 분석합니다.

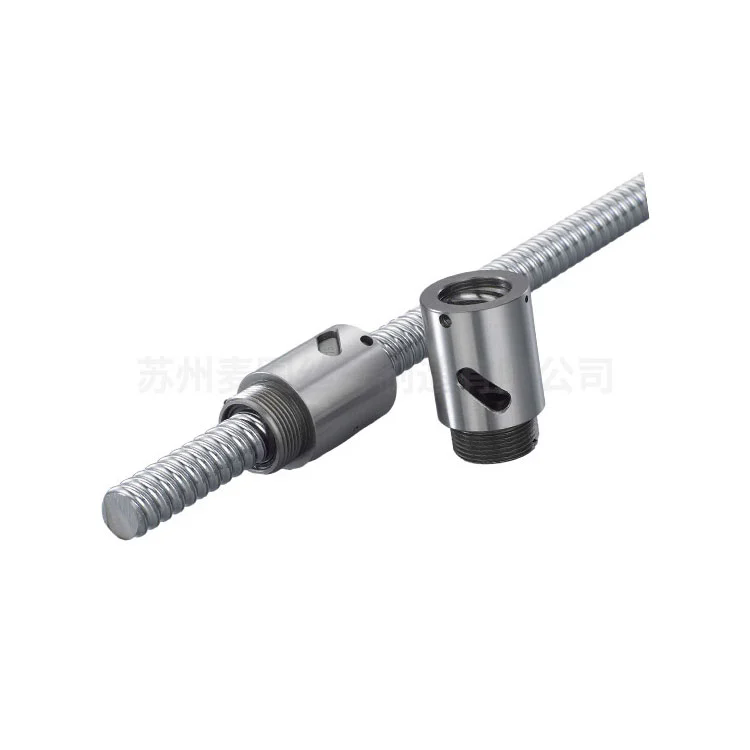

고정밀 CNC 가공에 볼 스크류가 필수 불가결한 중요한 설계 특징은 무엇입니까?

현대식 CNC 머시닝 센터는 선형 드라이브 구성 요소를 활용하여 작동합니다. 볼 스크류가 표준인 이유를 평가할 때 기존 스크류 어셈블리와 구별되는 구조적 특징을 조사해야 합니다. 우리 공장,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., 기하학적 정확성, 재료 과학 및 하중 분산에 대한 전체적인 접근 방식으로 각 볼 스크류를 설계합니다. 다음은 뛰어난 정밀도를 뒷받침하는 핵심 설계 특성입니다.

• 재순환 볼 베어링:애크미 나사의 슬라이딩 접촉과 달리 볼 나사는 궤도 내에서 구르는 경화된 강철 볼을 사용합니다. 이러한 롤링 동작은 마찰 계수를 0.005까지 줄여 보다 부드러운 모션을 가능하게 하고 서보 모터에 필요한 토크를 줄여줍니다. 마찰이 낮으면 열 발생도 최소화되는데, 이는 열팽창으로 인해 미터당 섭씨 1도당 최대 10미크론의 위치 오류가 발생할 수 있기 때문에 매우 중요합니다.

• 높은 리드 정확도(JIS C0-C5 등급):당사 공장의 정밀 연삭 볼 스크류는 최대 C0 등급의 리드 정확도를 달성합니다. 즉, 편차는 300mm당 ±3미크론으로 제한됩니다. 이러한 수준의 정확도는 프로그래밍된 공구 경로가 실제 동작과 정확하게 일치하도록 보장하며, 이는 복잡한 항공우주 부품이나 마이크로전자공학 금형의 윤곽을 그리는 데 필수적입니다.

• 최적화된 볼 순환 시스템:내부 디플렉터 또는 튜브 리턴 시스템은 진동이나 소음 없이 부드러운 볼 재순환을 보장합니다. 당사의 독점 디플렉터 설계는 맥동을 줄여 일관된 공급 속도로 직접 변환하고 가공된 표면의 자국을 제거합니다.

• 높은 축 강성:큰 나사 직경과 예압된 너트 어셈블리를 결합함으로써 볼 나사는 최대 500N/μm의 축 강성을 제공합니다. 이러한 강성은 절삭력에 따른 편향을 방지하여 무거운 밀링 작업 중에도 공구 위치를 유지합니다.

• 맞춤형 예압 메커니즘:더블 너트 예압 또는 대형 볼 예압 방법을 사용하면 백래시를 0으로 미세 조정할 수 있습니다. 양방향 포지셔닝 정확도가 필요한 CNC 애플리케이션의 경우 이 기능은 협상할 수 없습니다.

Maitu Screw Rod에서는 제조 프로토콜이 엄격한 품질 게이트를 준수합니다. 우리는 HRC 58-62 경도의 유도 경화 나사 샤프트와 정밀 연삭 궤도를 활용하여 수백만 사이클에 걸쳐 내마모성을 보장합니다. 또한 당사의 설계 철학에는 유한 요소 분석이 통합되어 리드 피치 대 볼 직경 비율을 최적화하여 속도와 정밀도를 모두 극대화합니다. 연중무휴 24시간 작동하는 자동화 시스템의 경우 이러한 설계 기능의 조합을 통해 볼 스크류가 수년간 초기 정확도를 유지하고 재보정 중단 시간을 줄일 수 있습니다. 궁극적으로 중요한 설계 기능은 간단한 기계 구성 요소를 모든 CNC 기계 또는 자동화된 조립 라인의 기능을 정의하는 정밀 조력자로 변환합니다.

우리 엔지니어들은 고객을 위한 맞춤형 볼 스크류를 개발할 때 리드 정확도 표준화, 열 안정성 관리 및 예압 일관성이라는 세 가지 요소에 중점을 둡니다. 이러한 기둥을 통합함으로써 우리는 선형 모션 시스템이 고속 머시닝 센터 및 반도체 자동화의 필수 요구 사항인 제어 신호에 즉각적으로 응답하도록 보장합니다. 20년 간의 업계 경험을 통해 우리는 볼 스크류의 설계 특징이 대량 생산 환경에서 달성 가능한 Cpk 값과 직접적인 상관관계가 있다는 사실을 관찰했으며, 이것이 왜 미션 크리티컬 애플리케이션에서 여전히 최고의 선택인지 확인했습니다.

볼 스크류가 자동화 시스템에서 기존 리드 스크류보다 성능이 뛰어난 이유는 무엇입니까?

로봇 팔부터 픽 앤 플레이스 장치까지 자동화 시스템은 최소한의 유지 관리로 일관되고 마찰 없는 동작을 요구합니다. 전통적인 리드 스크류(애크미 또는 사다리꼴)는 스크류와 너트 사이의 미끄럼 마찰에 의존하므로 스틱 슬립 동작과 빠른 마모가 발생합니다. 이와 대조적으로 볼 스크류는 운영 효율성을 근본적으로 재정의합니다. 우리 공장에서 수십 년간의 생산 전문 지식을 바탕으로 볼 스크류가 자동화 환경을 지배하는 확실한 이유를 정리했습니다.

• 마찰 효율성 및 에너지 소비:일반적인 리드 스크류는 약 20~40%의 효율로 작동하는 반면, 볼 스크류는 90% 이상의 효율을 달성합니다. 여러 축이 있는 자동화 시스템의 경우 이러한 효율성은 모터 크기 요구 사항을 줄이고 에너지 비용을 낮추며 컨트롤러의 열 부하를 줄입니다.

• 제로 스틱 슬립 현상:슬라이딩 마찰은 모션이 시작되기 전에 극복해야 하는 정지 마찰을 생성하여 갑작스런 시작을 유발합니다. 볼 스크류의 구름 접촉은 스틱 슬립을 제거하여 정밀 코팅 또는 전자 조립에 필요한 매우 부드러운 미세 움직임을 가능하게 합니다.

• 수명 및 평균 고장 간격(MTBF):구름 접촉은 연마 마모를 최소화하기 때문에 슬라이딩 리드 나사의 수명이 5,000~8,000시간인 데 비해 볼 나사의 수명은 정격 부하에서 20,000시간을 초과하는 경우가 많습니다. 우리 공장의 가속 수명 테스트는 적절한 윤활을 통해 우리 볼 스크류가 장기간의 생산 실행에도 원래의 정확도를 유지한다는 것을 확인시켜 줍니다.

• 더 높은 이동 속도:낮은 관성과 감소된 마찰 덕분에 볼 스크류는 적절한 설계로 최대 120m/min 이상의 이송 속도를 달성할 수 있는 반면, 리드 스크류는 30m/min을 초과하는 속도에서 과도한 열을 발생시킵니다. 이러한 속도 이점은 대량 자동화 라인의 처리량을 향상시킵니다.

• 단순화된 유지 관리:볼 스크류는 주기적인 윤활 및 씰 검사만 필요한 반면, 리드 스크류는 마모로 인한 백래시를 보상하기 위해 자주 조정해야 합니다. 자동화된 창고 또는 CNC 공구 교환 장치의 경우 유지 관리가 줄어들면 가동 시간이 늘어납니다.

당사의 생산 시설인 Suzhou Maitu Screw Rod Manufacturing Co., Ltd.에서는 리드 스크류에서 볼 스크류로 전환하는 고객을 대상으로 병렬 비교 분석을 자주 수행합니다. 데이터는 더 높은 가속 성능으로 인해 위치 반복성이 30~50% 향상되고 사이클 시간이 20% 감소했음을 일관되게 보여줍니다.

또한 볼 스크류가 장착된 자동화 시스템은 진동 특성이 현저히 낮으며 이는 비전 시스템이나 레이저 측정 장치를 통합할 때 매우 중요합니다. 콤팩트한 패키지에서 추력 및 모멘트 하중을 모두 처리할 수 있는 볼 스크류의 고유한 기능을 통해 설계 엔지니어는 정밀도를 저하시키지 않고 기계 설치 공간을 줄일 수 있습니다. 높은 듀티 사이클과 미크론 수준의 정확도를 요구하는 자동화 시스템의 경우 볼 스크류는 단순한 업그레이드가 아니라 운영상의 필수 요소입니다.

또한 맞춤형 엔드 가공, 너트 구성 및 와이퍼 씰을 포함한 볼 스크류 설계의 다양성으로 인해 기존 자동화 아키텍처에 원활하게 통합됩니다. 반도체 제조를 위한 클린룸 환경이든 절삭유 유입이 있는 열악한 가공 환경이든 당사의 볼 스크류는 탁월한 성능을 유지합니다. 부인할 수 없는 기계적 이점과 결합된 이러한 적응성은 업계가 차세대 자동화 프로젝트를 위해 볼 스크류 기술을 표준화한 이유를 설명합니다.

주요 기술 매개변수는 산업 응용 분야에서 볼 스크류의 정확도를 어떻게 정의합니까?

엔지니어와 조달 전문가의 경우 실제 정밀도를 예측하려면 볼 스크류의 사양서를 이해하는 것이 필수적입니다. Maitu Screw Rod에서는 국제 표준에 세심하게 부합하는 매개변수를 사용하여 볼 스크류를 제조합니다. 다음은 정확도, 부하 용량 및 동적 동작을 결정하는 기술 매개변수를 보여주는 자세한 표입니다. 각 매개변수는 볼 스크류가 CNC 기계 및 자동화 시스템의 정밀도를 향상시키는 데 중추적인 역할을 합니다.

이러한 매개변수는 격리되지 않습니다. 그들은 시너지 효과를 발휘합니다. 예를 들어, 더블 너트 예압 및 큰 직경과 결합된 C0 등급 볼 스크류는 ±1μm 위치 정확도를 달성하는 모션 플랫폼을 생성합니다. 우리 공장에서는 배송 전에 각 정밀 볼 스크류에 대해 레이저 간섭계 검증을 활용하여 국제 길이 표준에 대한 추적성을 보장합니다. 광학 렌즈 연삭 또는 의료 로봇 공학과 같은 산업 분야의 고객을 위해 리드 편차, 런아웃 및 예압 토크를 인증하는 측정 보고서를 제공합니다. 이러한 매개변수를 세심하게 제어함으로써 Suzhou Maitu Screw Rod Manufacturing Co., Ltd.는 엔지니어가 가장 높은 정밀도 벤치마크를 지속적으로 달성하는 시스템을 설계할 수 있도록 지원합니다.

또한 고속 응용 분야의 열 증가를 보상하기 위해 맞춤형 리드 수정을 제공하여 실제 정확도를 더욱 향상시킵니다. 이러한 기술 사양을 올바르게 선택하는 것은 완성된 공작물의 달성 가능한 기하학적 공차와 직접적으로 연관되어 있으며 볼 스크류가 최고의 정밀 부품인 이유를 재확인합니다.

서브미크론 포지셔닝을 달성하는 데 예압과 백래시 제거가 어떤 역할을 합니까?

백래시는 정밀 모션 제어의 최대 적입니다. 모든 기계식 변속기에서 결합 구성요소 사이의 간격으로 인해 방향을 바꿀 때 지연이 발생합니다. 이는 CNC 윤곽 정확도와 자동화 반복성을 저하시키는 현상입니다. 볼 스크류는 내부 압축을 생성하여 모션 손실을 제거하는 고급 예압 기술을 통해 이 문제를 해결합니다. 우리 공장인 Suzhou Maitu Screw Rod Manufacturing Co., Ltd.에서는 변동하는 하중에서도 서브미크론 포지셔닝 성능을 제공하는 예압 방법론을 개선했습니다.

• 더블 너트 예압:두 개의 너트는 축 오프셋을 유도하는 스페이서와 함께 장착되어 각 너트의 볼이 나사 홈의 반대쪽 측면에 접촉하도록 합니다. 이 방법은 백래시를 완전히 제거하고 축 강성을 30~50% 증가시킵니다. 5축 CNC 기계의 경우 원형 보간 테스트에서 2미크론 미만의 편차가 표시됩니다.

• 대형 볼 ​​예압:궤도 홈 직경보다 약간 큰 볼을 사용하면 제어된 억지 끼워맞춤이 달성됩니다. 이 단일 너트 예압 방법은 공간이 제한된 자동화 축에 이상적이며 백래시 없는 작동을 제공합니다.

• 조정 가능한 예압 메커니즘:일부 설계에는 예압력을 현장에서 조정할 수 있는 너트가 포함되어 있어 서비스 연장 후 재보정이 가능합니다. 우리 공장에서는 장비 수명 주기 동안 정밀도를 유지하기 위해 명확한 조정 프로토콜을 제공합니다.

• 시스템 강성에 미치는 영향:예압은 백래시를 제거할 뿐만 아니라 드라이브 트레인의 전반적인 강성을 증가시킵니다. 강성이 높다는 것은 CNC 밀의 절삭 부하와 같은 외부 힘이 변위를 최소화하여 부품 정확도를 유지한다는 것을 의미합니다.

• 반복성에 미치는 영향:백래시가 제거된 볼 스크류는 1-2미크론 이내의 양방향 반복성을 달성합니다. 섬세한 전자 장치를 처리하는 픽 앤 플레이스 자동화의 경우 이러한 반복성은 구성 요소 정렬 불량 및 조립 결함을 방지합니다.

제어 관점에서 볼 때 사전 로드된 볼 스크류를 사용하면 진동을 유발하지 않고 더 높은 게인으로 서보 루프를 실행할 수 있어 정착 시간과 위치 정확도가 더욱 향상됩니다. 우리 엔지니어링 팀은 레이저 보정을 사용하여 이를 자주 시연합니다. 예압된 볼 스크류가 있는 CNC 축은 표준 리드 스크류의 15-30미크론에 비해 1미크론 미만의 반전 오류를 보여줍니다. 금형 제작 및 EDM과 같은 고정밀 부문에서는 이는 우수한 표면 마감 및 치수 보조선 제거로 직접적으로 이어집니다.

또한 백래시를 제거하면 방향 반전 시 충격력이 감소하여 전체 구동 메커니즘이 조기 마모되지 않도록 보호합니다. 갠트리 라우터든 반도체 웨이퍼 스테이지든 양방향 모션이 필요한 모든 애플리케이션의 경우 예압 지원 볼 스크류는 서브미크론 위치 지정을 보장하는 유일한 실행 가능한 솔루션입니다. Suzhou Maitu Screw Rod Manufacturing Co., Ltd.는 각 정밀 등급 볼 스크류에 대한 예압 교정 보고서를 제공하여 고객이 가장 엄격한 모션 제어 요구 사항을 충족하는 구성 요소를 받을 수 있도록 보장합니다.

결론: 차세대 정밀 자동화에서 볼스크류의 결정적인 역할

CNC 기계 및 자동화 시스템의 정밀 엔지니어링은 단순히 고급 소프트웨어나 고해상도 인코더의 문제가 아닙니다. 이는 근본적으로 선형 드라이브의 기계적 무결성에 의존합니다. 우리가 살펴보았듯이 롤링 요소 설계, 예압 맞춤화 및 우수한 강성을 갖춘 볼 스크류는 현대식 고정밀 모션 제어의 중추를 형성합니다. 마찰로 인한 열 드리프트 감소부터 즉각적인 반응을 위한 백래시 제거까지 볼 스크류의 모든 특성은 더 엄격한 공차와 더 높은 처리량에 대한 끊임없는 추구를 충족하도록 맞춤화되었습니다.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.에서 수십 년간의 제조 경험을 통해 우리는 볼 스크류의 적절한 선택과 통합이 표준 기계를 세계적 수준의 정밀 장비로 어떻게 변화시킬 수 있는지 목격했습니다. 항공우주, 자동차, 의료 기기, 첨단 전자 장치 등의 산업은 모두 정밀 볼 스크류가 설정한 성능 벤치마크에 의존합니다.

최첨단 연삭 기술, 엄격한 품질 관리 및 맞춤형 엔지니어링 기능을 활용하여 당사 공장에서는 당사가 생산하는 각 볼 스크류가 정확성, 신뢰성 및 전반적인 장비 효율성 측면에서 측정 가능한 향상에 기여하도록 보장합니다. Industry 4.0과 함께 자동화가 계속 발전함에 따라 다양한 부하에서 미크론 수준의 반복성을 제공하는 구성 요소에 대한 수요는 더욱 강화될 것입니다. 볼 스크류는 이러한 과제를 해결할 준비가 되어 있으며, 미래 제조 환경의 정밀도 요구 사항을 달성하고 이를 능가하는 검증된 경로를 제공합니다.

CNC 기계 또는 자동화 시스템의 정밀도를 높일 준비가 되셨습니까?Suzhou Maitu Screw Rod Manufacturing Co., Ltd.와 제휴귀하의 정확한 사양에 맞게 설계된 볼 스크류를 얻으려면. 당사의 전문가 팀은 설계 상담부터 판매 후 서비스까지 포괄적인 지원을 제공하여 모션 제어 솔루션이 비교할 수 없는 정확성을 제공하도록 보장합니다. 견적을 요청하거나 맞춤형 볼 스크류 요구 사항에 대해 논의하려면 지금 당사 공장에 문의하십시오. 함께 정밀도를 구축해 봅시다.
